بشكل عام
توفر علامات التبويب الفرعية الأربعة في نافذة لوحة المعلومات إمكانية الوصول إلى برنامج تشخيصات البطاقة:
- المداخل
- المخارج
- التوسيع
- أخرى
يمكن للمستخدم إجراء تشخيص لكل بطاقة على حدة، أو إجراء تشخيص كامل لجميع بطاقات الوحدة.
6.47 قائمة الإعدادات > منطقة تطبيق الويب > لوحة المعلومات

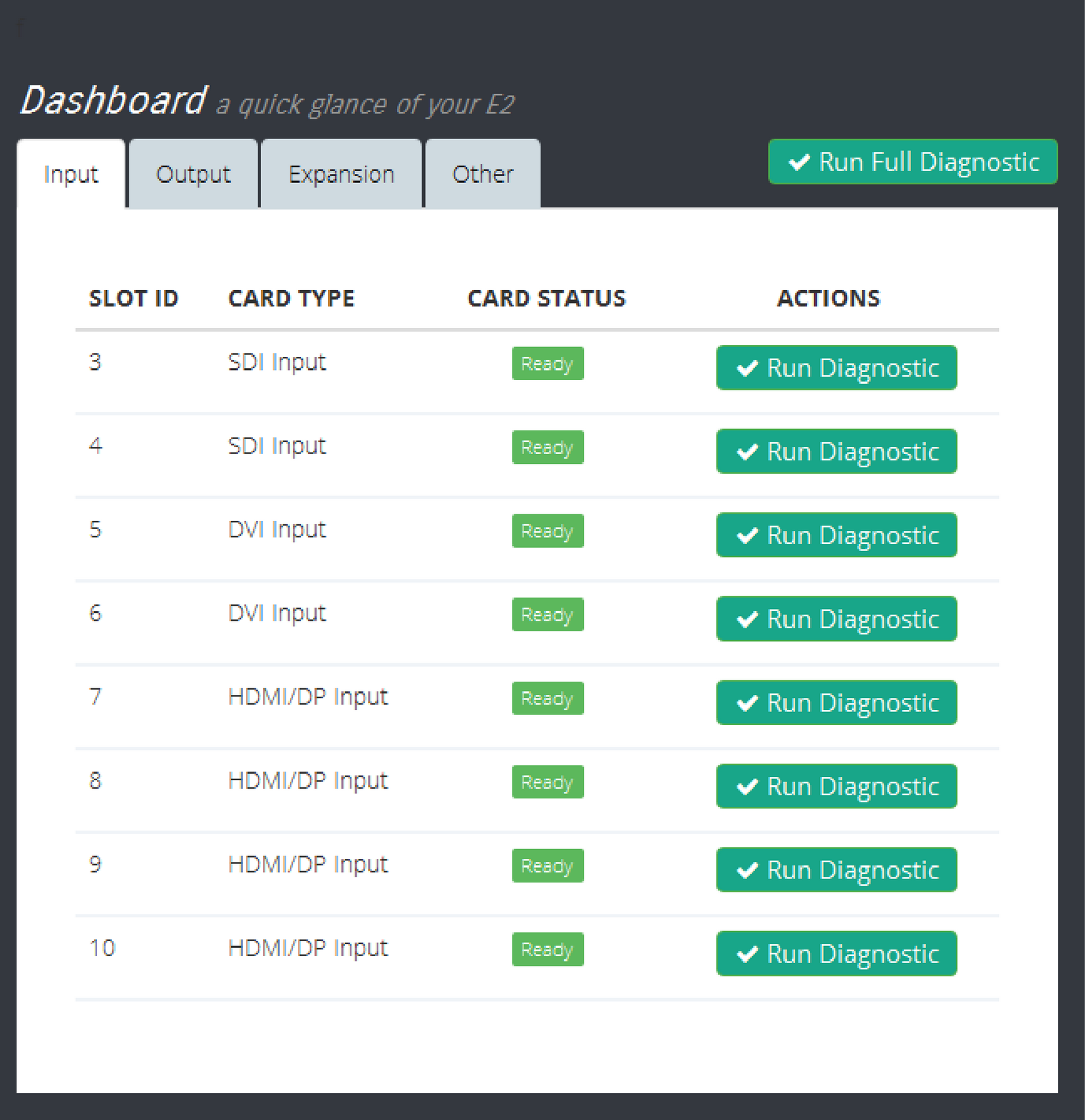

المداخل
تعرض قائمة الإدخالات قائمة ببطاقات الإدخال المثبّتة في النظام. يشير عمود الحالة إلى ما إذا تم اكتشاف أية أخطاء. يتم إجراء اختبارات التشخيص التفصيلية لكل بطاقة من خلال تحديد زر التشخيص الموجود أسفل عمود الإجراء.

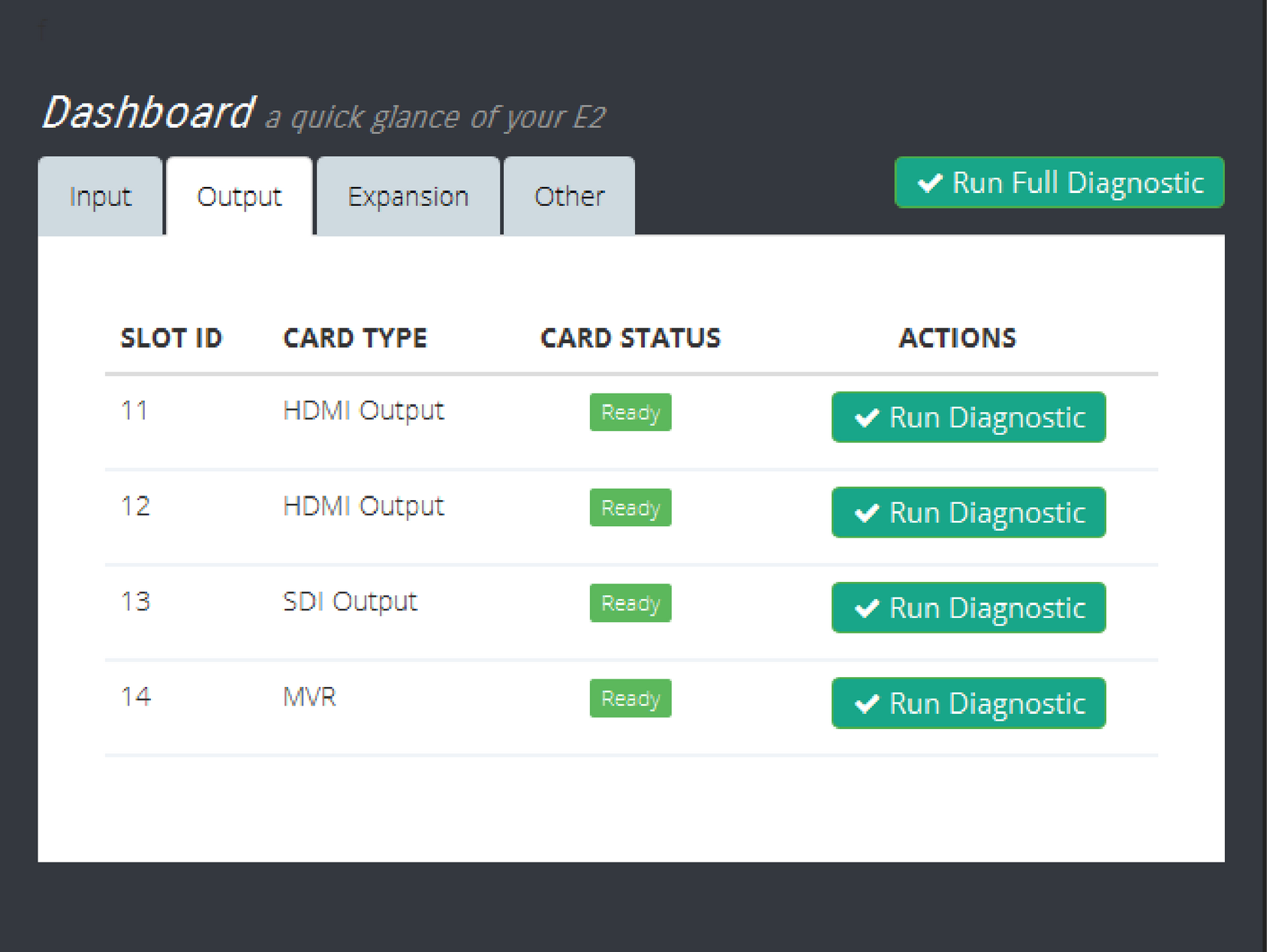

المخارج
تعرض هذه القائمة قائمة ببطاقات الإخراج المثبّتة في النظام. يشير عمود الحالة إلى ما إذا تم اكتشاف أية أخطاء. يتم إجراء اختبارات التشخيص التفصيلية لكل بطاقة من خلال تحديد زر التشخيص الموجود أسفل عمود الإجراء.

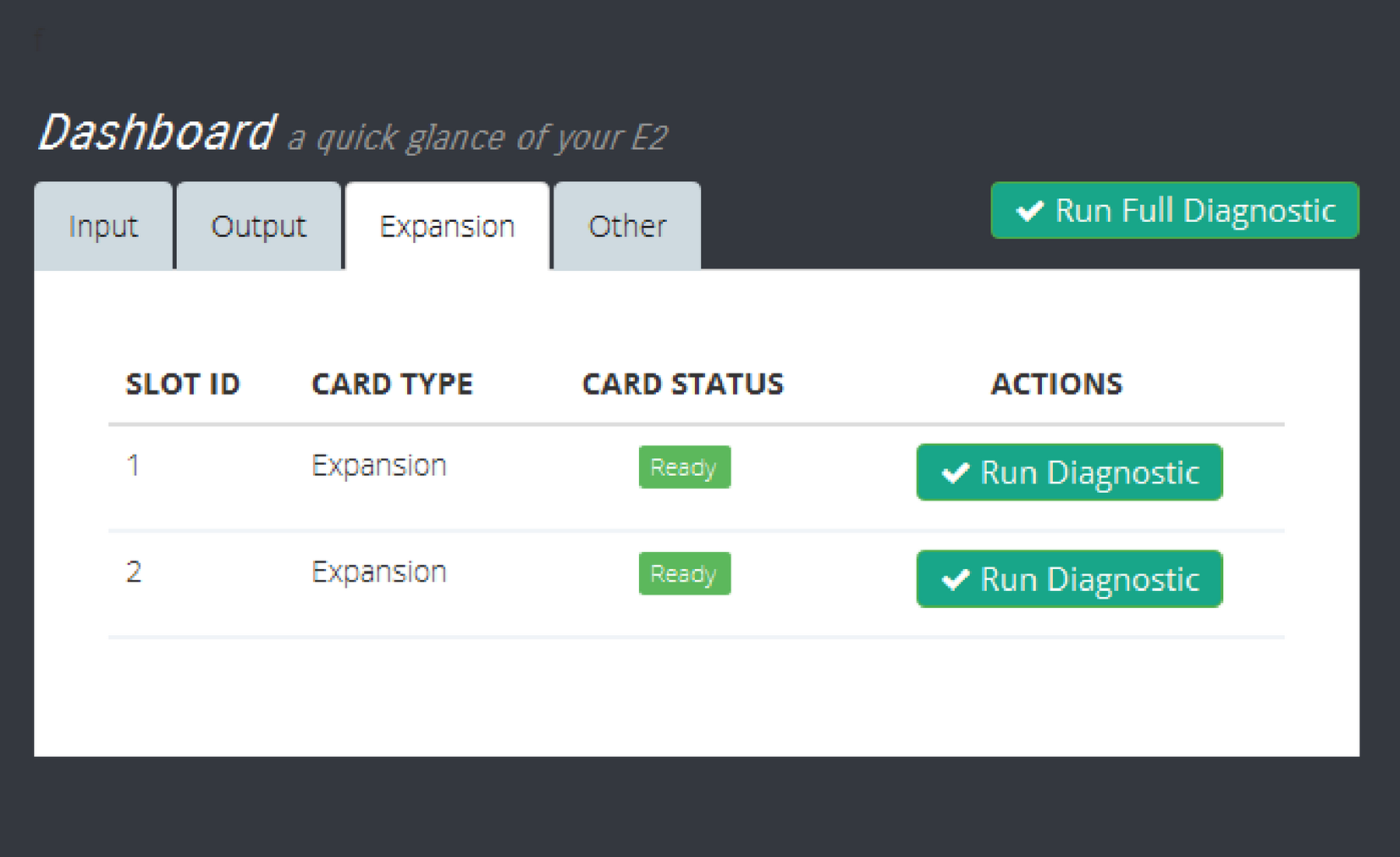

التوسيع
تعرض هذه القائمة تشخيصات لبطاقة التوسيع. يشير عمود الحالة إلى ما إذا تم اكتشاف أية أخطاء. يتم إجراء اختبارات التشخيص التفصيلية لكل بطاقة من خلال تحديد زر التشخيص الموجود أسفل عمود الإجراء.

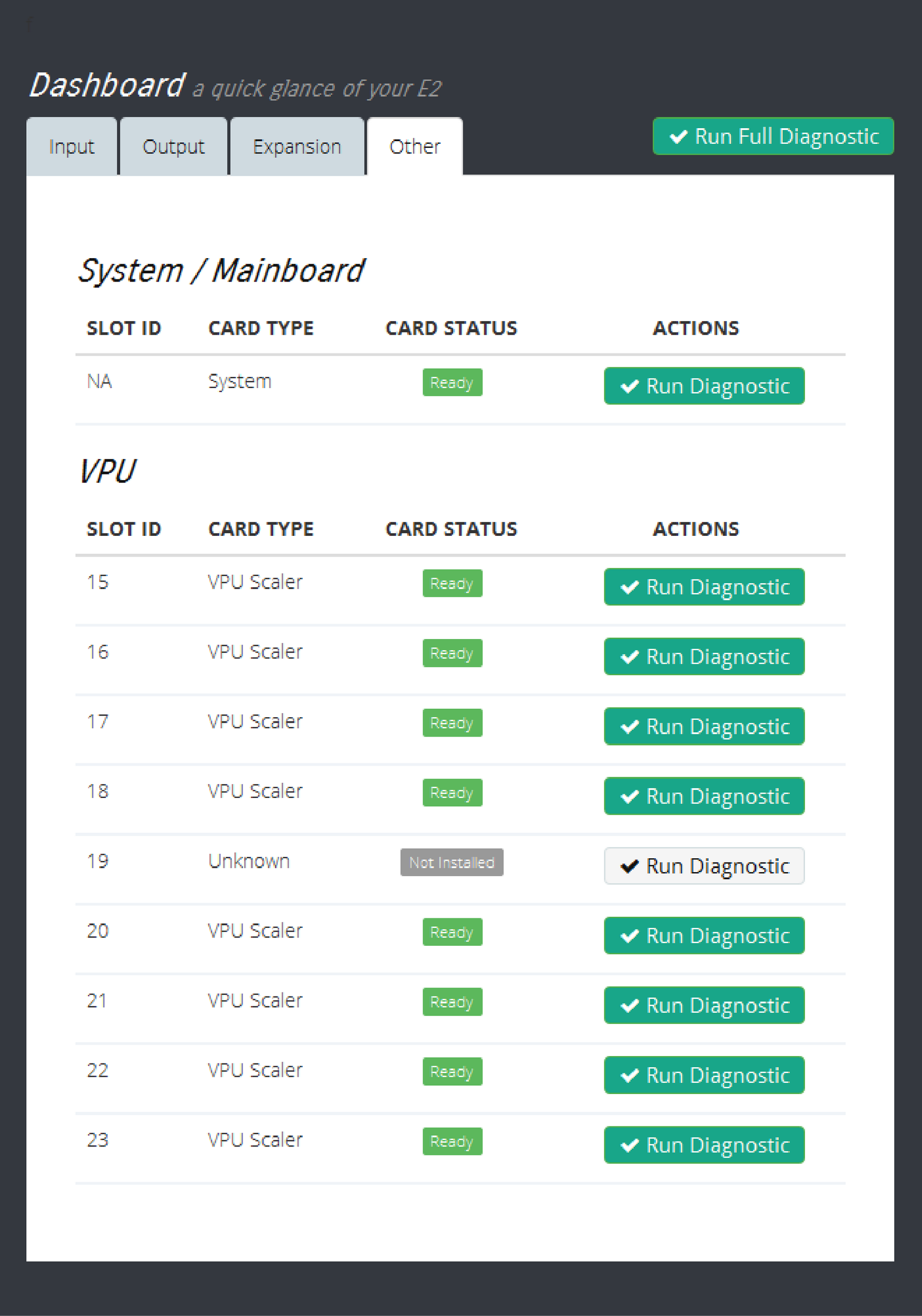

أخرى
تعرض هذه القائمة تشخيصات للوحة الأم وجميع بطاقات VPU. يشير عمود الحالة إلى ما إذا تم اكتشاف أية أخطاء. يتم إجراء اختبارات التشخيص التفصيلية لكل بطاقة من خلال تحديد زر التشخيص الموجود أسفل عمود الإجراء.
ملاحظة: لاحظ أن اختبار تشخيصات اللوحة الرئيسية أيضًا تقدم معلومات الحالة لإمدادات الطاقة.
التشخيصات
ملاحظة: سيعطل تشغيل التشخيصات فيديوهات الإخراج. يجب تشغيل التشخيصات فقط مع عدم وجود إدخالات أو إخراجات متصلة. لا تشغّل التشخيصات خلال الإنتاج المباشر.

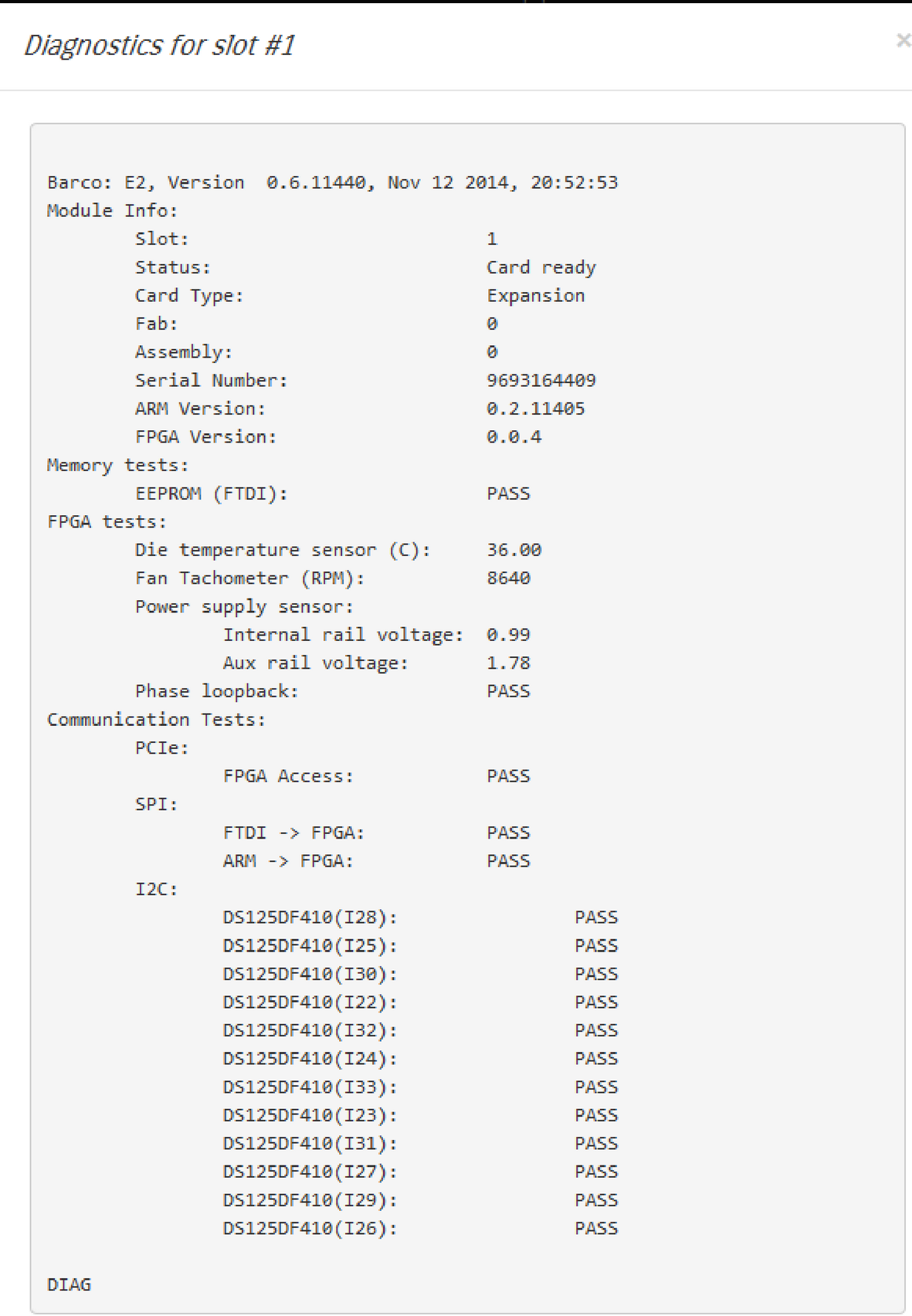

حدّد زر تشغيل التشخيص لأي فتحة، وتقوم الوحدة بإنشاء تقرير مفصّل مع إشارة نجاح أو فشل.
ملاحظة: قد تبلغ درجات حرارة FPGA ما مقداره 85 درجة مئوية تحت ظروف التشغيل العادية. قد تتأثر درجات الحرارة فوق 85 درجة مئوية بأداء المعالجة.
