15.35 كبل Genlock

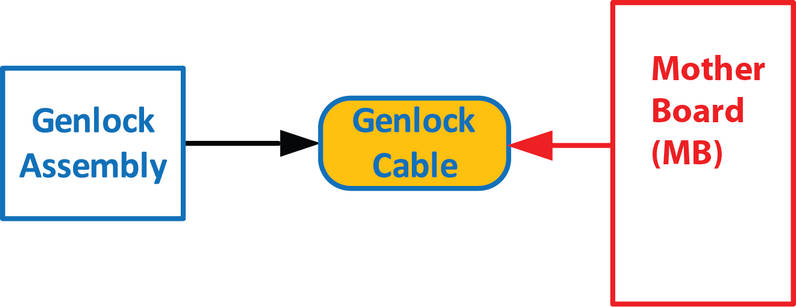

مخطط التدفق
صورة 15–100
ملاحظة: يربط كبل Genlock لوحة Genlock باللوحة الأم. يقدم هذا الإجراء التعليمات حول كيفية إزالة الكبل من كلا الجانبين.
ملاحظة: يتم تثبيت أحد طرفي كبل Genlock بين اللوحة الأم وحامل اللوحة الأم. يتطلب إزالة هذا الكبل فصل هذه الأجزاء.
نظرة عامة
صورة 15–101
1
بطاقة Genlock
2
كبل Genlock
3
الشاسيه
4
كبل Ethernet
القطع المعنية
مجموعة أطقم الكبلات S3
الأدوات الضرورية

عدد واحد مفك براغي فيليبس #2

كيفية إزالة كبل Ethernet
  1. أزِل مجموعة Genlock واسحبها بعيدًا لكشف الكبلات الموجودة خلفها (راجع الإجراء المرتبط).

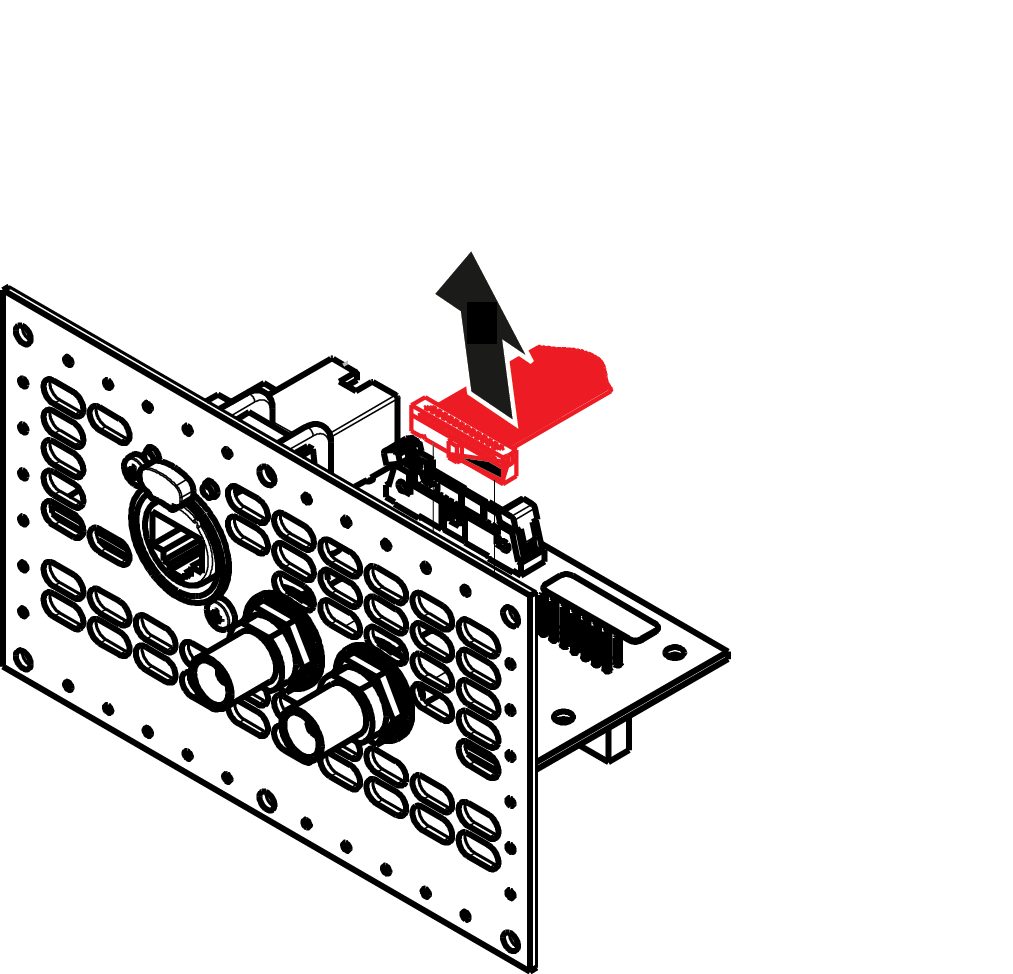

  2. حدّد موقع موصِّل Genlock في مجموعة Genlock وافتح مزلاج كبل الشريط من الموصِّل واسحبه لأعلى بعيدًا عن لوحة Genlock.

    صورة 15–102
    ملاحظة: من هذه الخطوة، يبقى الطرف الآخر فقط من كبل Genlock متصلاً باللوحة الأم. لسوء الحظ، من الضروري إزالة اللوحة الأم من حامل اللوحة الأم لفصلها. (راجع “نظرة عامة على العملية”).
  3. أزِل الأجزاء التالية للوصول إلى اللوحة الأم:

    • البطاقات الخلفية (VPU، الارتباط، الإدخال / الإخراج)
    • وحدة CPU (وحدة المعالجة المركزية).
    • وحدة إدخال بطاقة الارتباط.
    ملاحظة: ارجع إلى الإجراءات ذات الصلة لإزالة هذه الأجزاء. تتطلب إزالة هذه الأجزاء إزالة الكثير من الأجزاء من الوحدة (وحدة الإمداد بالطاقة، ووحدة إدخال الطاقة، وموجّه وحدة الإمداد بالطاقة، ولوحة الدعم الجانبية...)
    ملاحظة: ليس من الضروري إزالة ذاكرة الحالة الصلبة وبطارية النظام والكبلات الأخرى لإتاحة الوصول إلى مسامير تثبيت اللوحة الأم.
  4. أزِل اللوحة الأم من حامل اللوحة الأم.

    1. أزِل مصدات m/f الثلاثة (4-40 × 3/16 بوصة 0.25 بوصة )التي تربط اللوحة الأم بحامل اللوحة الأم.
    2. أزِل مصدات m/f الخمسة (2.5 م × 8 مم) التي تربط اللوحة الأم بحامل اللوحة الأم.
    3. أزِل براغي SEMS الستة عشر ذات الرأس الطويل (4-40 × 31 بوصة — يشير SEMS إلى فلكة قفل متكاملة) التي تربط اللوحة الأم بحامل اللوحة الأم.

      صورة 15–103

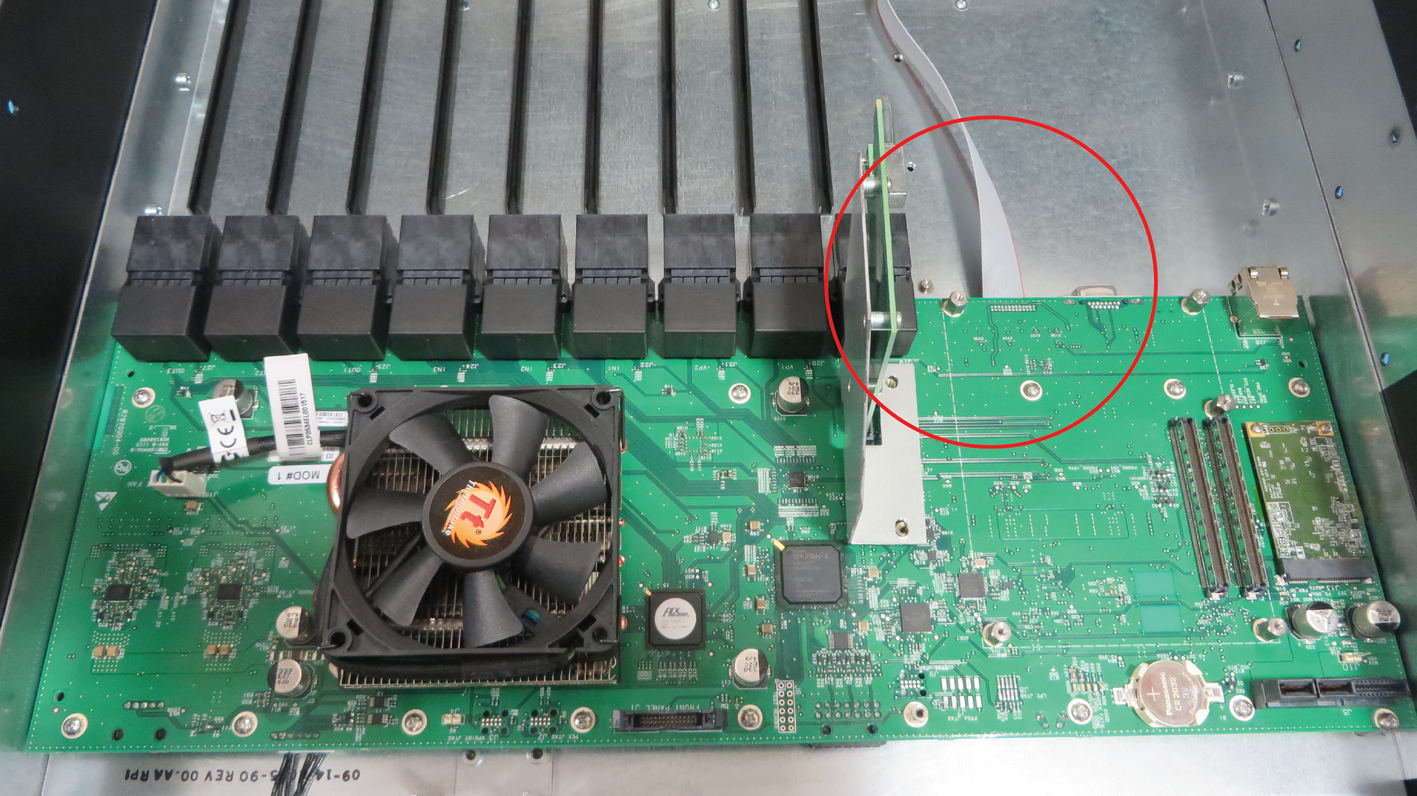

  5. حدّد موقع كبل Genlock المتصل باللوحة الأم.

    صورة 15–104
  6. افصل كبل Genlock.
  7. اسحب الكبل خارج الوحدة.
كيفية تثبيت كبل Ethernet

لتركيب كبل Ethernet، اتّبع نفس الإجراء بالترتيب العكسي.
