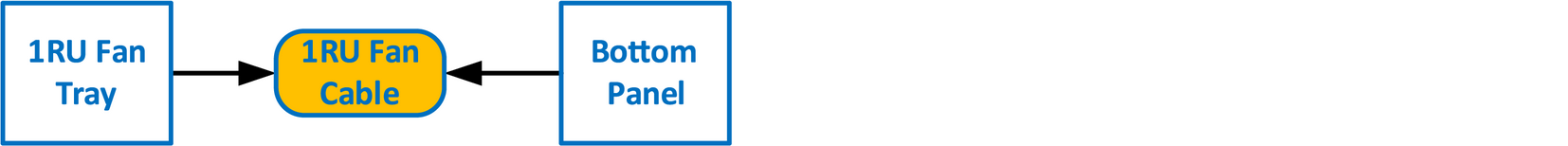

مخطط التدفق

ملاحظة: توفر مجموعة كبل 1RU الطاقة لمراوح 1RU من لوحة الطاقة للنظام.

ملاحظة: يتم إرفاق جانب واحد من الكبل إلى دعامة معدنية يمكن الوصول إليها بعد إزالة 3RU وأدراج مروحة 1RU. يتصل الجانب الآخر من مجموعة الكبل بلوحة الطاقة للنظام ويمكن الوصول إليها عند إزالة اللوحة السفلية.

القطع المعنية

الأدوات الضرورية

• عدد واحد مفك براغي فيليبس #2
• مفك براغي سداسي

كيفية إزالة كبل مروحة 1RU

1. تأكد من وضع الوحدة في الوضع المستقيم وإزالة أدراج المروحة 3RU و1RU.

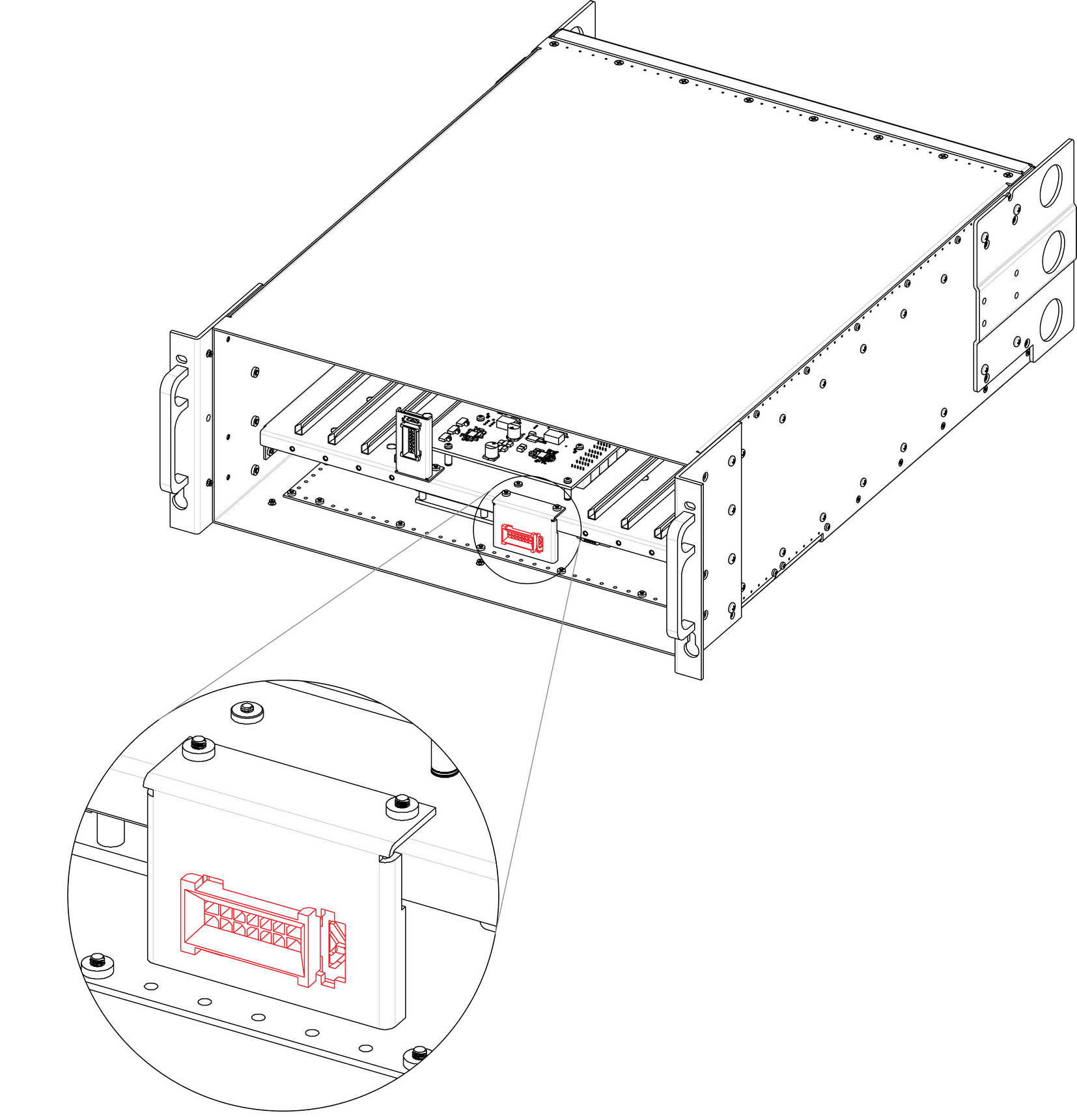

2. حدّد مكان موصِّل كبل 1RU المكشوف بعد إزالة درج المروحة 1RU. يتم توصيل الموصِّل على دعامة معدنية مركبة أفقيًا في الشاسيه.

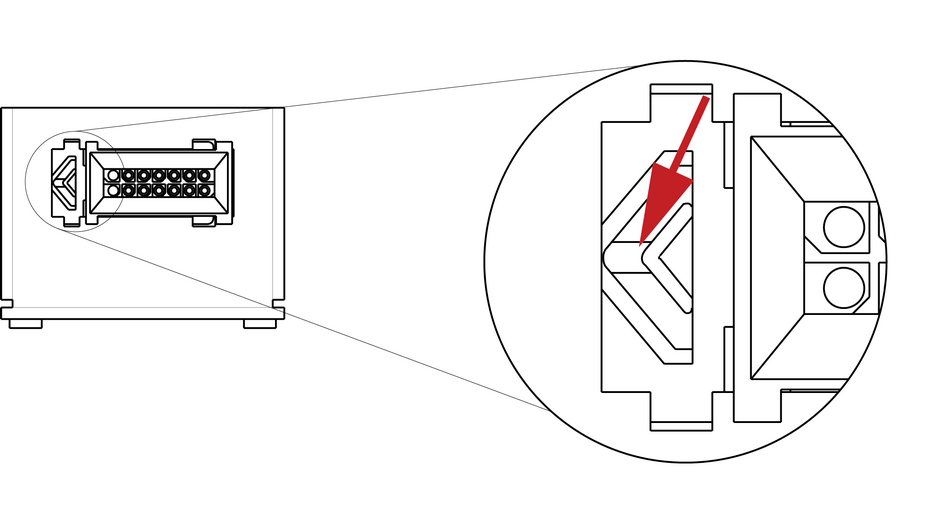

3. حدّد موقع القفل المفاجئ على الموصِّل وادفعه للخلف لتحرير الموصِّل من الدعامة.

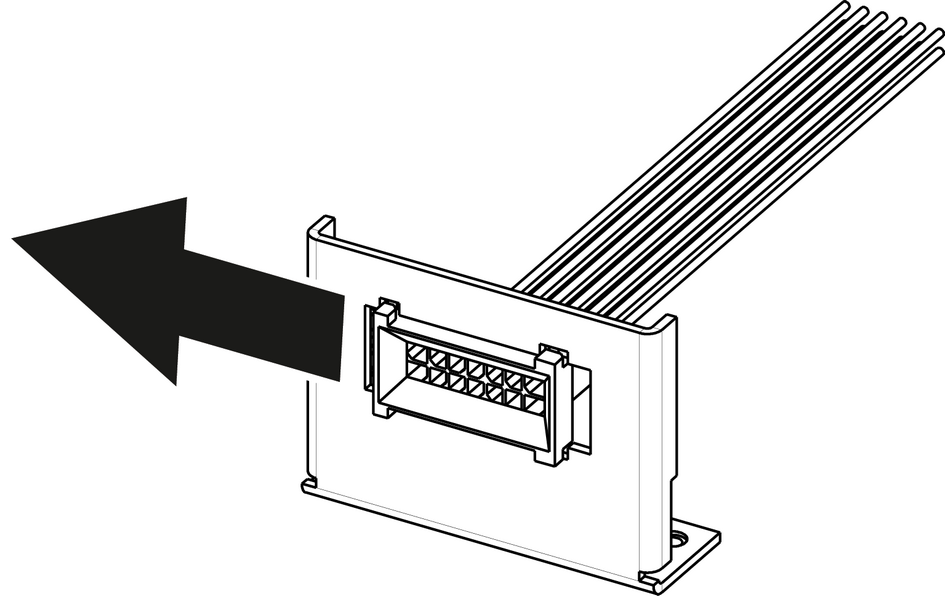

4. ادفع الموصِّل لليسار حتى تحاذي الفتحات الموجودة في الدعامة المعدنية الحواف الموجودة على الموصلات.

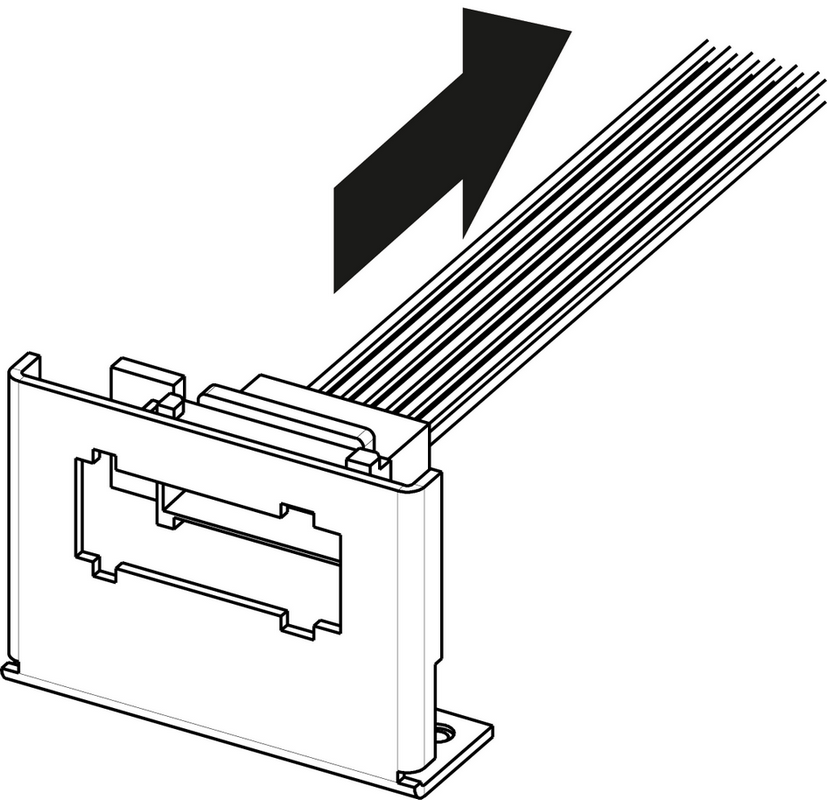

5. اسحب الكبل برفق بعيدًا عن الدعامة.



6. اقلب الوحدة رأسًا على عقب وأزِل اللوحة السفلية.

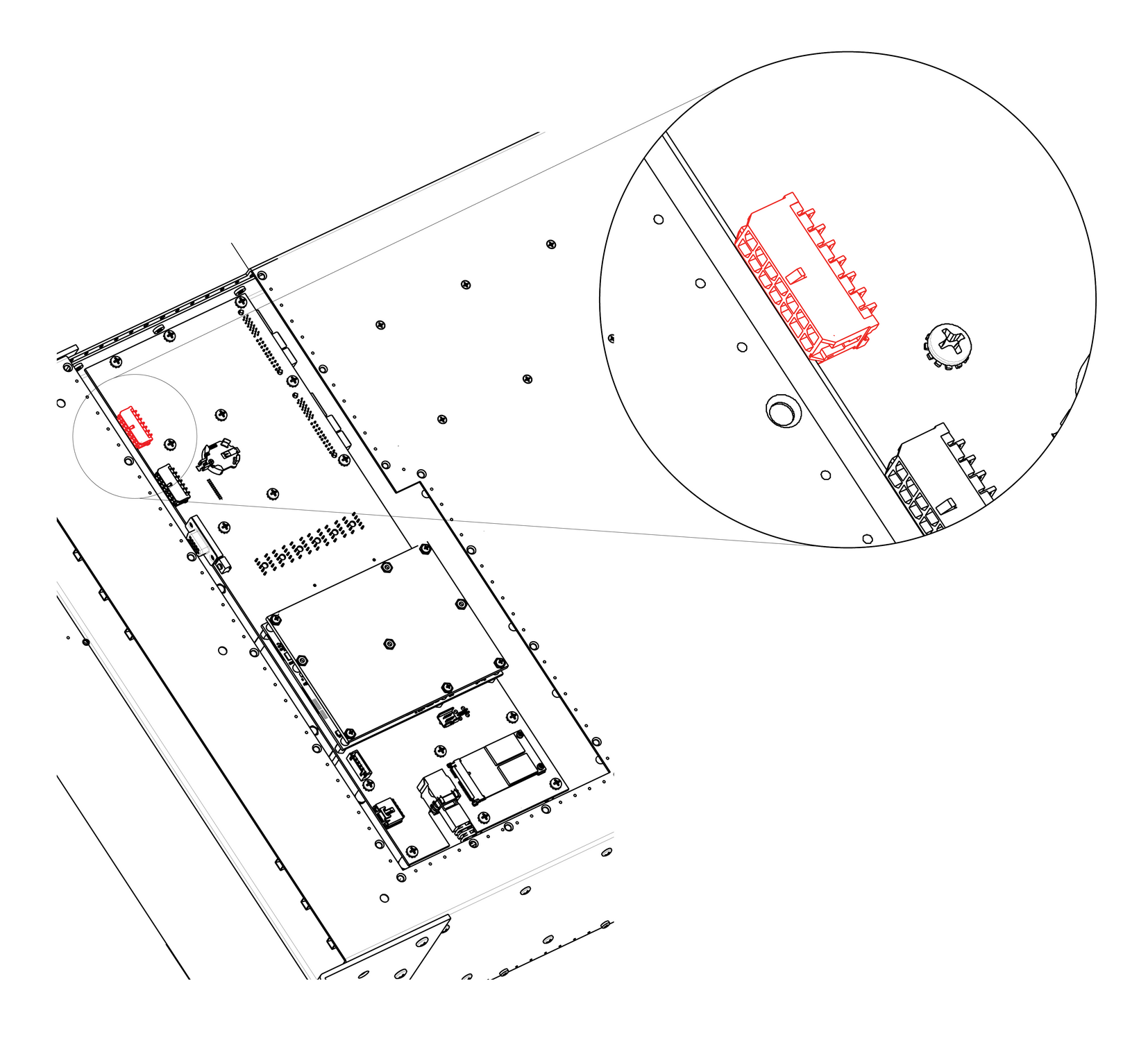

7. حدّد موقع كبل 1RU المتصل بلوحة طاقة النظام.





   ملاحظة: يتم عرض بطاقة نظام الجيل الأول فقط، ولكن هذا الاتصال هو نفسه في بطاقة نظام الجيل الثاني.
8. أزِل كبل 1RU من خلال دفعه للخارج برفق.

كيفية تركيب كبل مروحة 1RU

لتركيب كبل مروحة 1RU، اتّبع نفس الإجراء بالترتيب العكسي.
