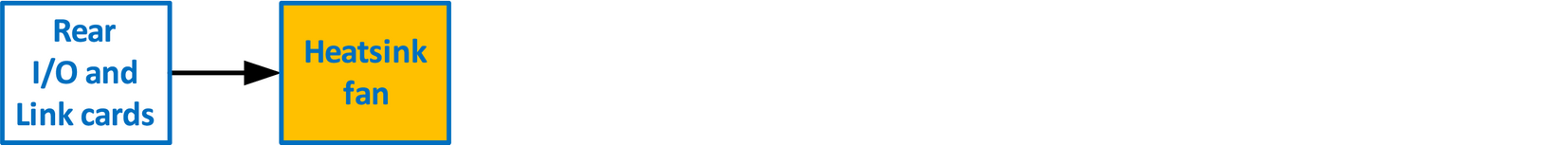

مخطط التدفق

نظرة عامة

القطع المعنية

الأدوات الضرورية

• عدد واحد مفك براغي فيليبس #2.
• زردية صغيرة طويلة الفكين.

كيفية إزالة مروحة المشتت الحراري لبطاقة الإدخال/الإخراج الخلفي، وVPU، والارتباط

1. بعد إزالة البطاقة من الشاسيه، افصل سلك طاقة مروحة المشتت الحراري من موصل PCB.
2. حدّد موقع الدبوسين الموجودين على زوايا متقابلة من المشتت الحراري وقم بتثبيت المروحة على اللوحة.
3. اقلب اللوحة واستخدم زردية صغيرة طويلة الفكين أثناء الجمع بين جانبي الدبوس ودفعه عبر الفتحة.
4. بعد دفع كلا الدبابيس عبر الفتحات، يمكنك إزالة المشتت الحراري من البطاقة.

كيفية تركيب مروحة المشتت الحراري لبطاقة الإدخال/الإخراج الخلفي، وVPU، والارتباط

1. أزِل المشتت الحراري مع المروحة من العبوة.
2. أزِل الغطاء البلاستيكي من أسفل المروحة لكشف المادة اللاصقة.
3. قم بمحاذاة الفتحات الموجودة في اللوحة مع دبابيس المشتت الحراري.
4. اضغط بقوة على المشتت الحراري للأجهزة أدناه.
5. قم بتوصيل سلك طاقة مروحة المشتت الحراري بموصل PCB.
