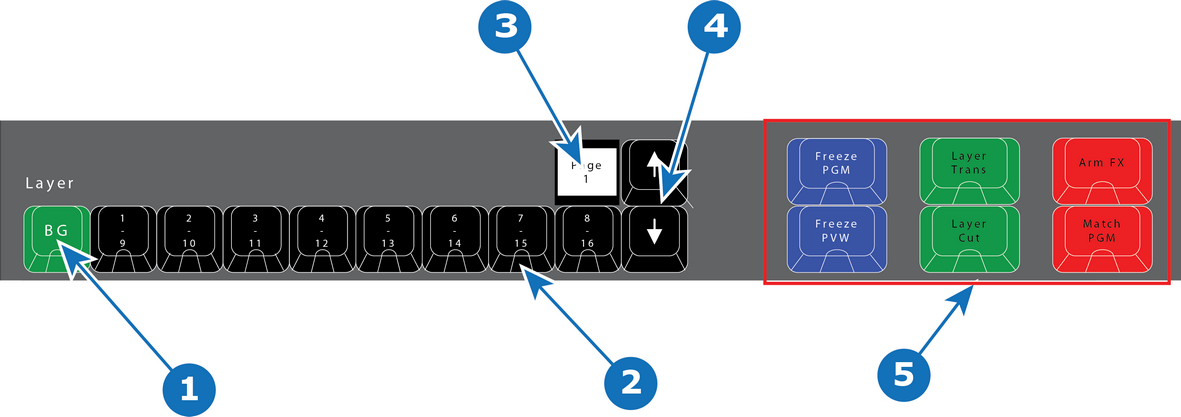

نظرة عامة
- 1
- زر الخلفية + 8 أزرار الطبقة.
- 2
- مؤشر LED (الأحمر أو الأخضر).
- 3
- عرض نطاق الطبقة (عرض نطاق الأزرار — 1–8، 9–16، وما إلى ذلك).
- 4
- أزرار السهم (نطاق الطبقة: أعلى وأسفل).
- 5
- أزرار مشغل الطبقة.
10.11 أزرار الطبقة
الوصف
يدعم النظام 9 أزرار طبقة بـ 13 صفحة (ما يصل إلى الطبقة 104). تشير مؤشرات LED الحمراء أو الخضراء ضمن هذه الأزرار إلى تحديد الطبقات. الزر الأول هو طبقة الخلفية دائمًا وبالتالي يتم تمييز BG.
لون مؤشر LED ضمن أزرار الطبقة هو الأحمر والأخضر:
| لون مؤشر LED | الوصف |
| الأحمر | المحدد على PGM |
| الأخضر | المحدد على PVW |
يتم تمييز الأزرار 2 – 9 من 1 إلى 8 على طول الصف العلوي و9 إلى 16 وعلى طول الصف السفلي من مسمياتها.
سيعرض عرض نطاق الطبقة أعلى الزر المميز 8/16 نطاق الأزرار 1 – 8، 9 – 16، وما إلى ذلك. استخدم Arrow (السهم) (أعلى وأسفل) لتغيير النطاق.
أزرار مشغل الطبقة
الأزرار الكبيرة الستة إلى يسار أزرار الطبقة هي أزرار منفذ الطبقة المعينة على الوظائف المتوافقة في EMTS. وتلك موضحة أكثر فيما يلي في الفصل “تشغيل وحدة التحكم”.
