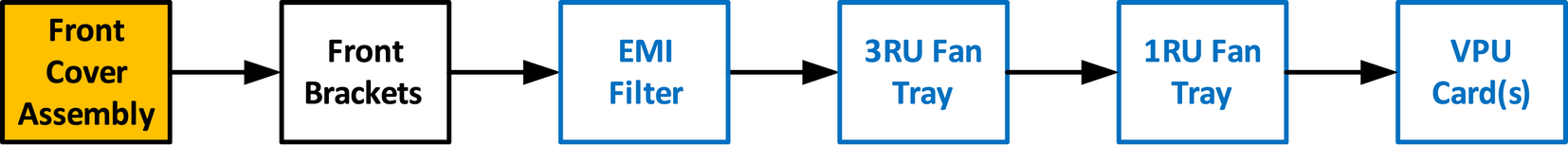

مخطط التدفق

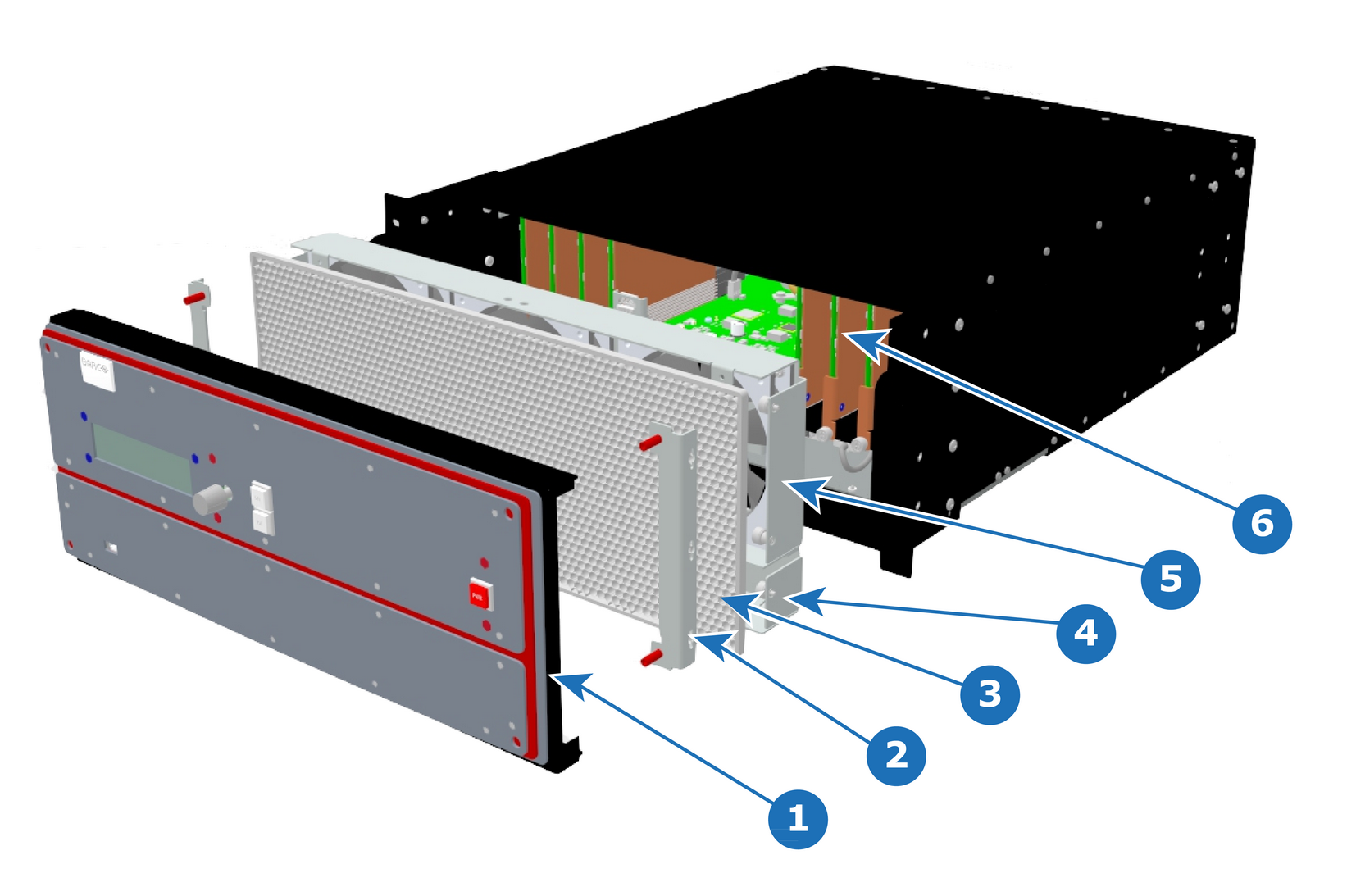

نظرة عامة

ملاحظة: لم يعد مرشح EMI مطلوبًا، وبمكن إزالته. إذا لم يُترك مرشح EMI في موضعه، يتطلب إجراء صيانة. راجع “إجراءات صيانة E2”.

الأدوات الضرورية

عدد واحد مفك براغي سداسي بمقاسي 0.05 بوصة، 7.05 بوصة (توفره Barco في العبوة الأصلية).

كيفية إزالة مجموعة الغطاء الأمامي

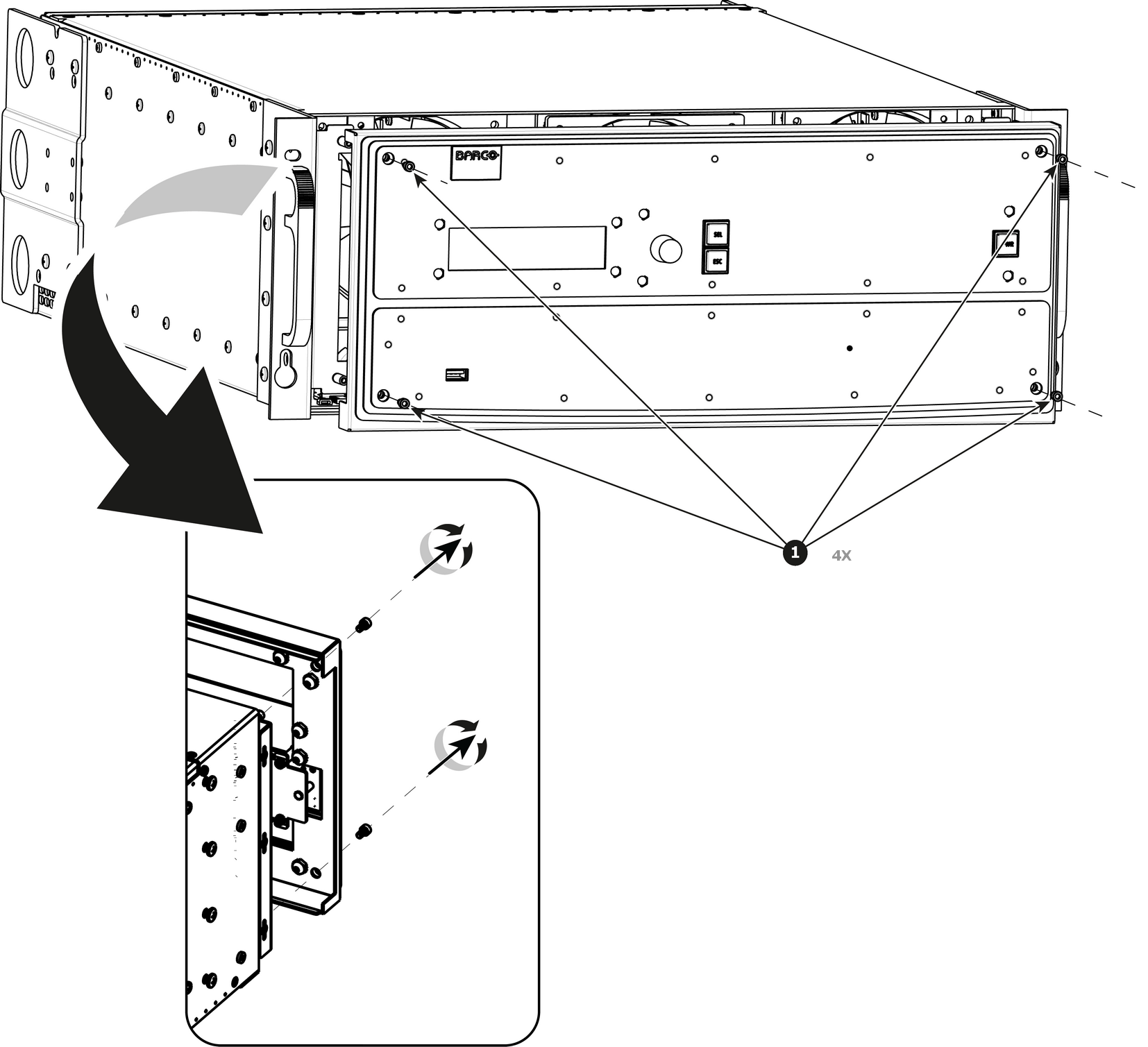

1. استخدم مفك البراغي السداسي لإزالة البراغي الأربعة (سداسي 6-32x.25) التي تثبّت الغطاء الأمامي بالدعامات الموجودة خلفه.



   ملاحظة: تدخل المصدات في الفتحات في الصحيفة المعدنية لمحاذاة المرفق الأمامي بشكل صحيح.



2. اسحب الغطاء الأمامي للخارج وضعه بشكل مسطح أمام الوحدة.

   في هذه المرحلة، ما يزال هناك 3 كبلات تربط الغطاء الأمامي بالوحدة.



3. اسحب المزلاج بعيدًا عن الموصِلات واسحب اللوحة الأمامية المسطحة بعيدًا برفق.
4. أزِل الكبلات كما هو موضح في الإجراءات ذات الصلة (موصلات VFD وUSB واللوحة الأمامية).

كيفية تركيب مجموعة الغطاء الأمامي

لتثبيت مجموعة الغطاء الأمامي، اتبع الإجراء نفسه بالترتيب العكسي.
