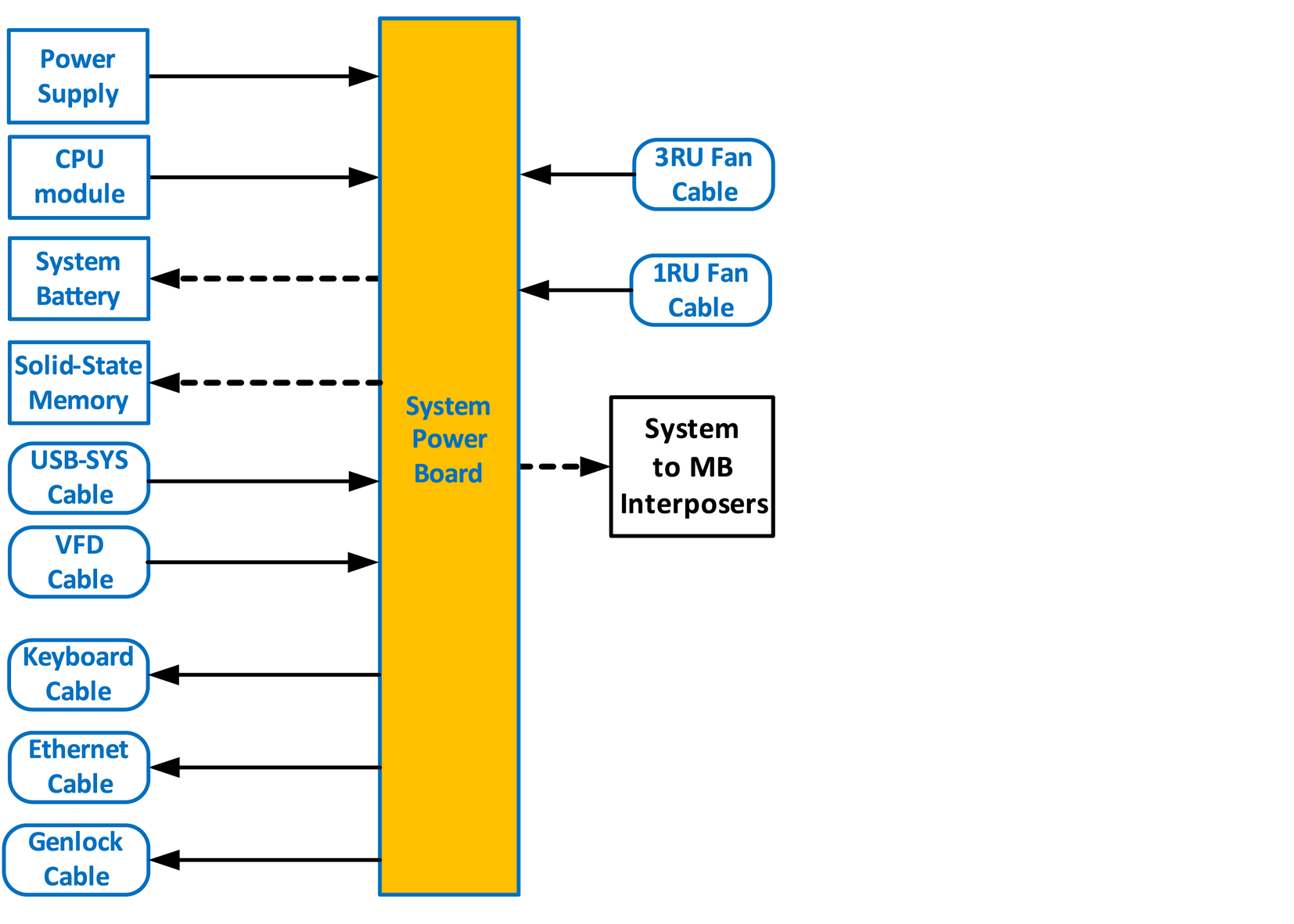

مخطط التدفق
ملاحظة: قبل متابعة إزالة لوحة الطاقة للنظام تحتاج إلى إزالة إمدادات الطاقة واللوحة السفلية ولوحة CPU. اتبع التعليمات المقدمة في هذه الأقسام.
14.22 لوحة طاقة النظام

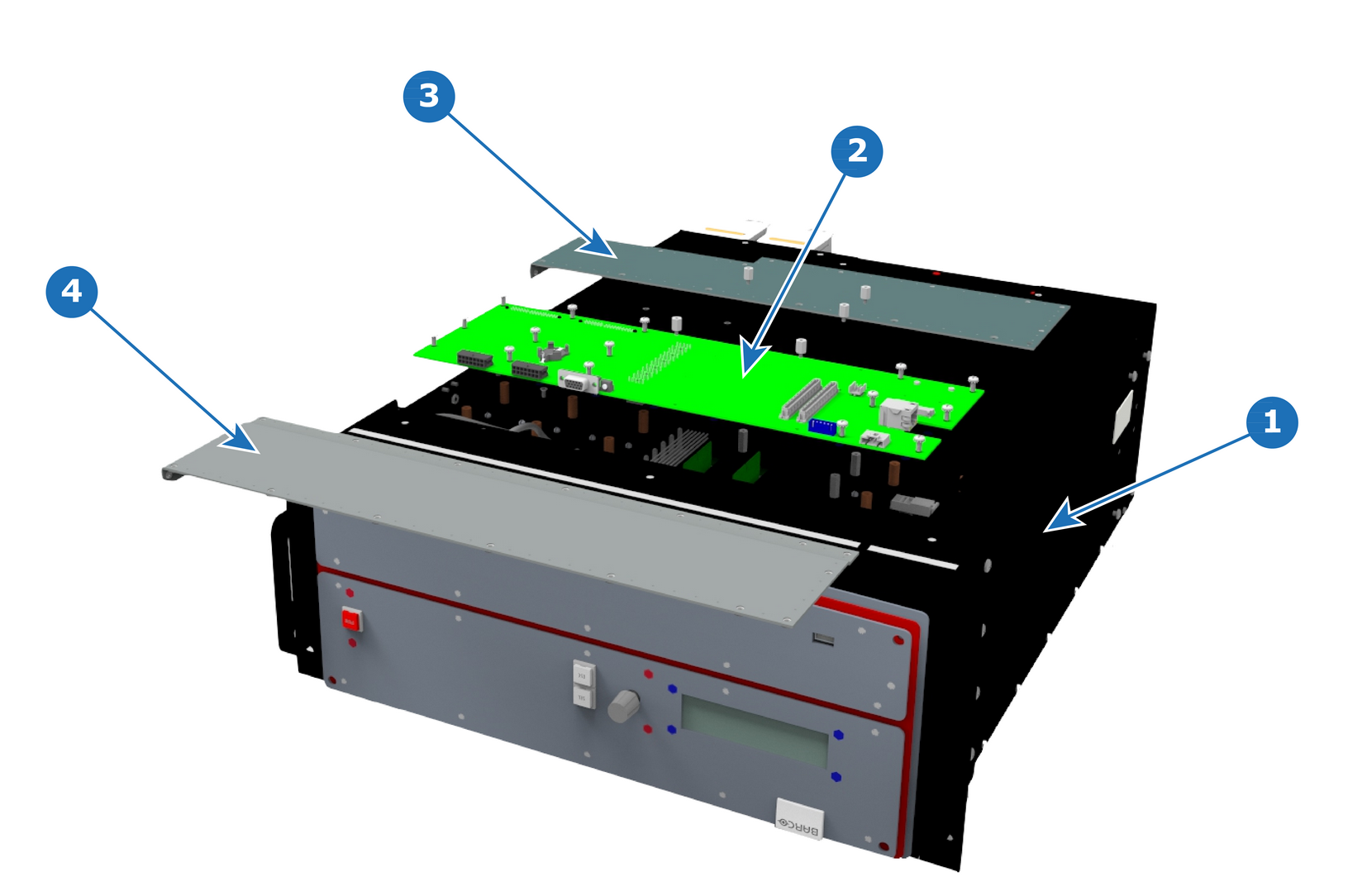

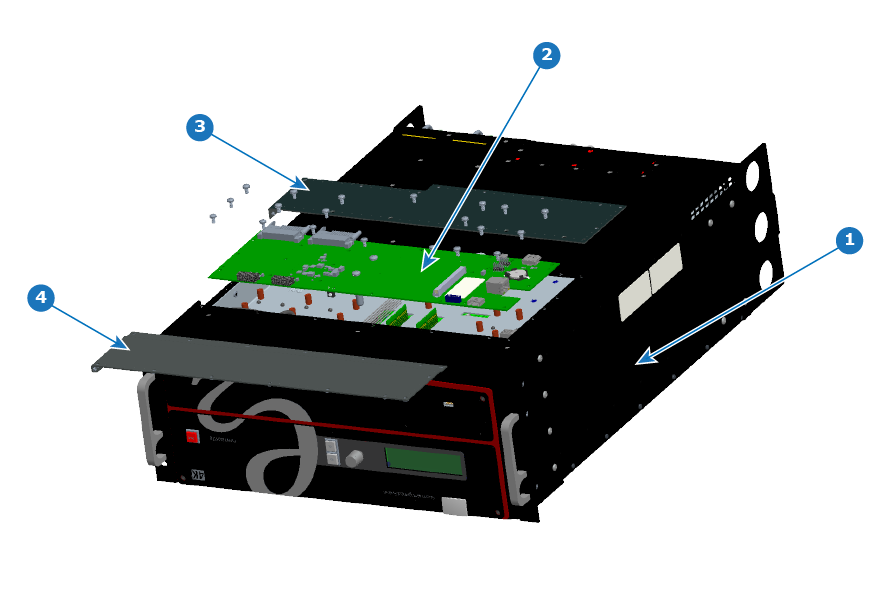

نظرة عامة
- 1
- الشاسيه
- 2
- لوحة طاقة النظام
- 3
- الجزء السفلي من اللوحة 1
- 4
- الجزء السفلي من اللوحة 2
- 1
- الشاسيه
- 2
- لوحة طاقة النظام
- 3
- الجزء السفلي من اللوحة 1
- 4
- الجزء السفلي من اللوحة 2
القطع المعنية
| لوحة طاقة النظام |
الأدوات الضرورية
- عدد واحد مفك براغي فيليبس #2
- مفك براغي سداسي
كيفية إزالة لوحة طاقة النظام
- افصل كبلات USB وVFD و3RU و1RU التي تم توصيلها بالجانب العلوي من اللوحة وتكون مرئية عند إزالة اللوحة السفلية. ارجع إلى الرسم أدناه (الجانب العلوي) لتحديد موقع الكبلات.

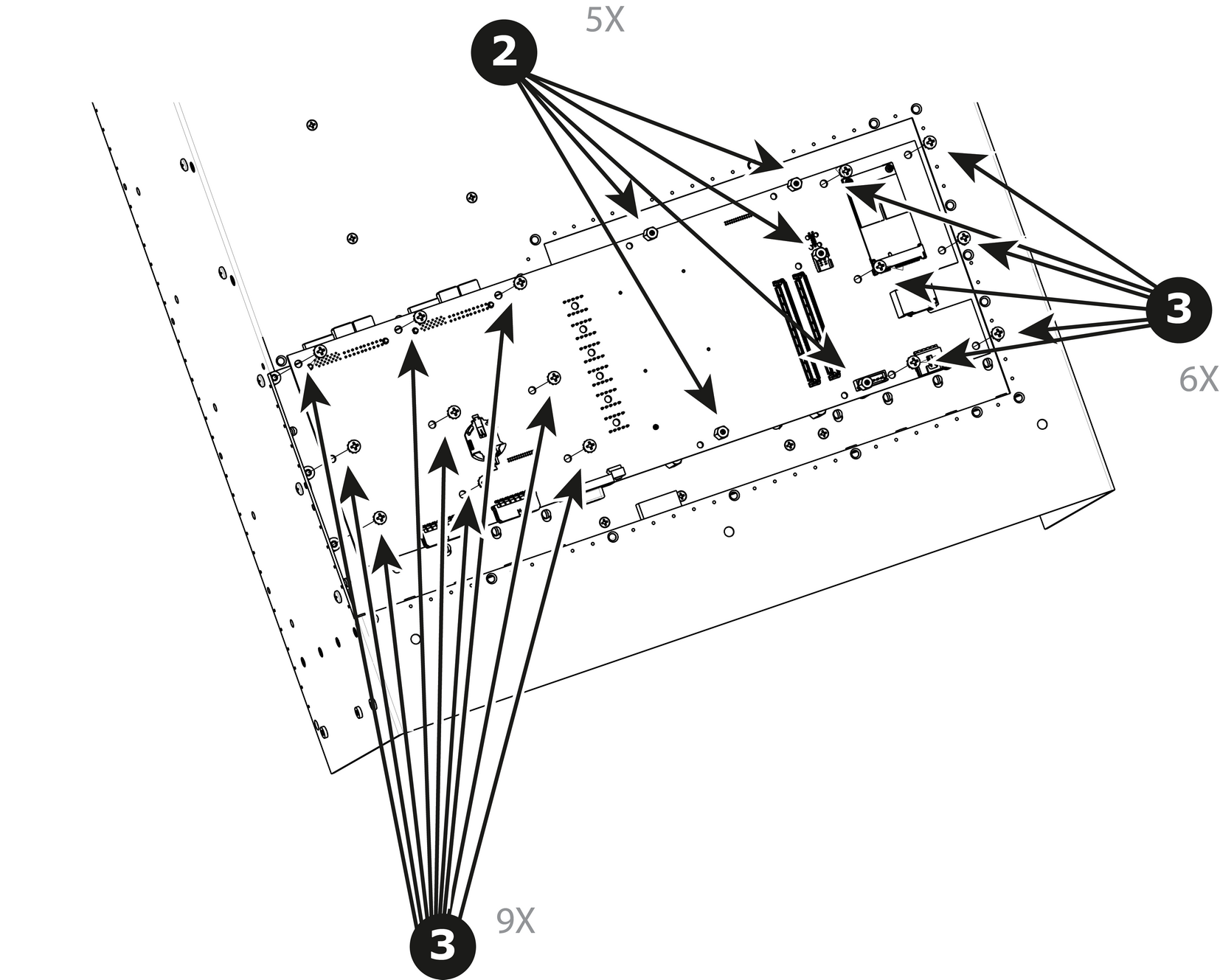

باستخدام مفك البراغي السداسي، أزِل المصدات الخمسة (2.5 م من الفولاذ المقاوم للصدأ H6) والتي تربط وحدة المعالجة المركزية باللوحة الأم.
صورة 14–66 - قم بفك البراغي الـ 15 (6-32×0.31 من الفولاذ المقاوم للصدأ) التي تربط لوحة طاقة النظام باللوحة الأم.
ارفع اللوحة بعناية وأزِل البطاقة من النظام. لا تسحب اللوحة بعيدًا نظرًا لأنه ما تزال هناك 3 كبلات متصلة بالبطاقة.
ملاحظة: قد تخرج بطاقة (بطاقات) وحدة الإدخال. في هذه الحالة، أعِد تثبيت اللوحات في وحدة فتحات اللوحة الرئيسية.- اقلب اللوحة وافصل كبل Genlock وكبل Ethernet وكبل لوحة المفاتيح الأمامية. ارجع إلى الرسم أدناه (الجانب السفلي) لتحديد موقع الكبلات.
كيفية تركيب لوحة طاقة النظام
لتثبيت لوحة طاقة النظام، اتبع الإجراء نفسه بالترتيب العكسي.

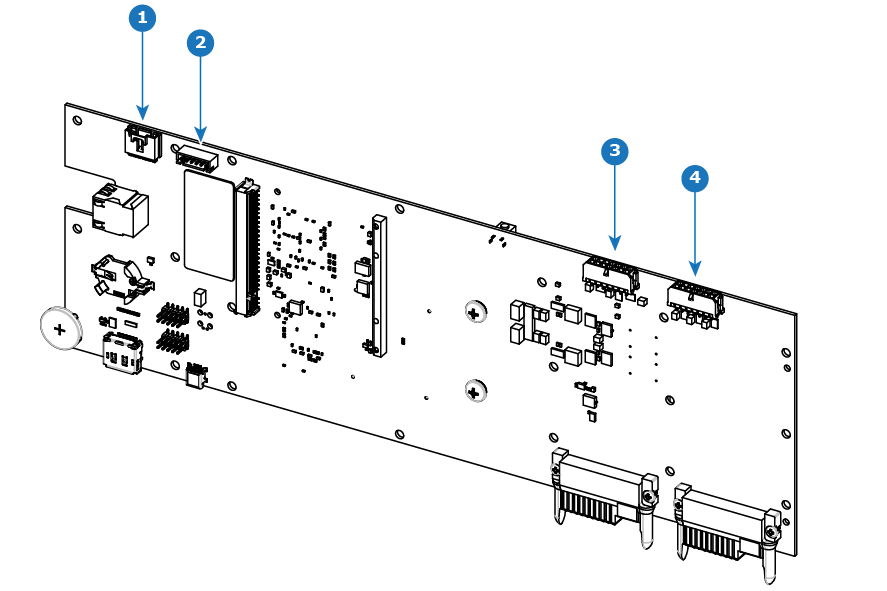

لوحة طاقة نظام E2 من الجيل الأول – الجانب العلوي
- 1
- موصّل USB
- 2
- موصِّل VFD
- 3
- موصِّل 3RU
- 4
- موصِّل 1RU

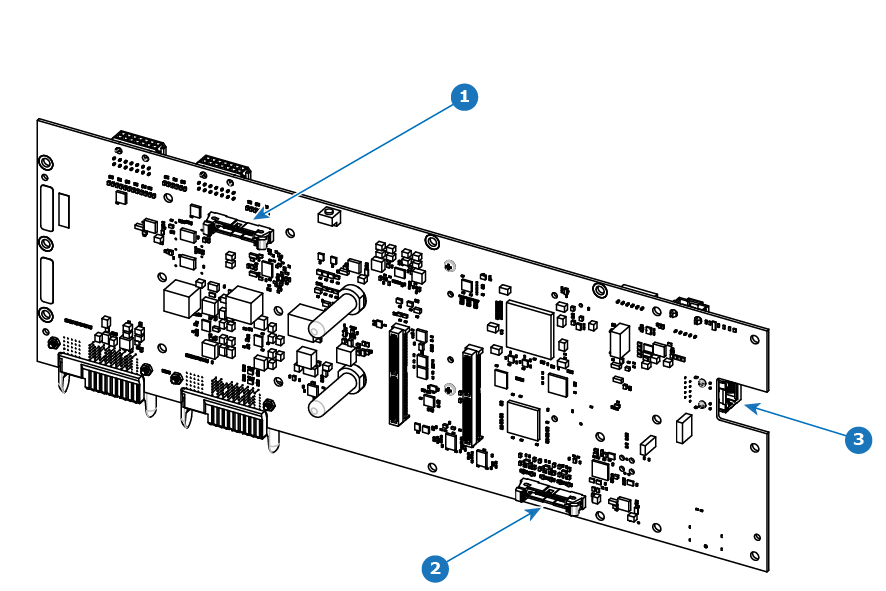

لوحة طاقة نظام E2 من الجيل الأول – الجانب السفلي
- 1
- موصِّل لوحة المفاتيح
- 2
- موصِّل Genlock
- 3
- موصِّل Ethernet

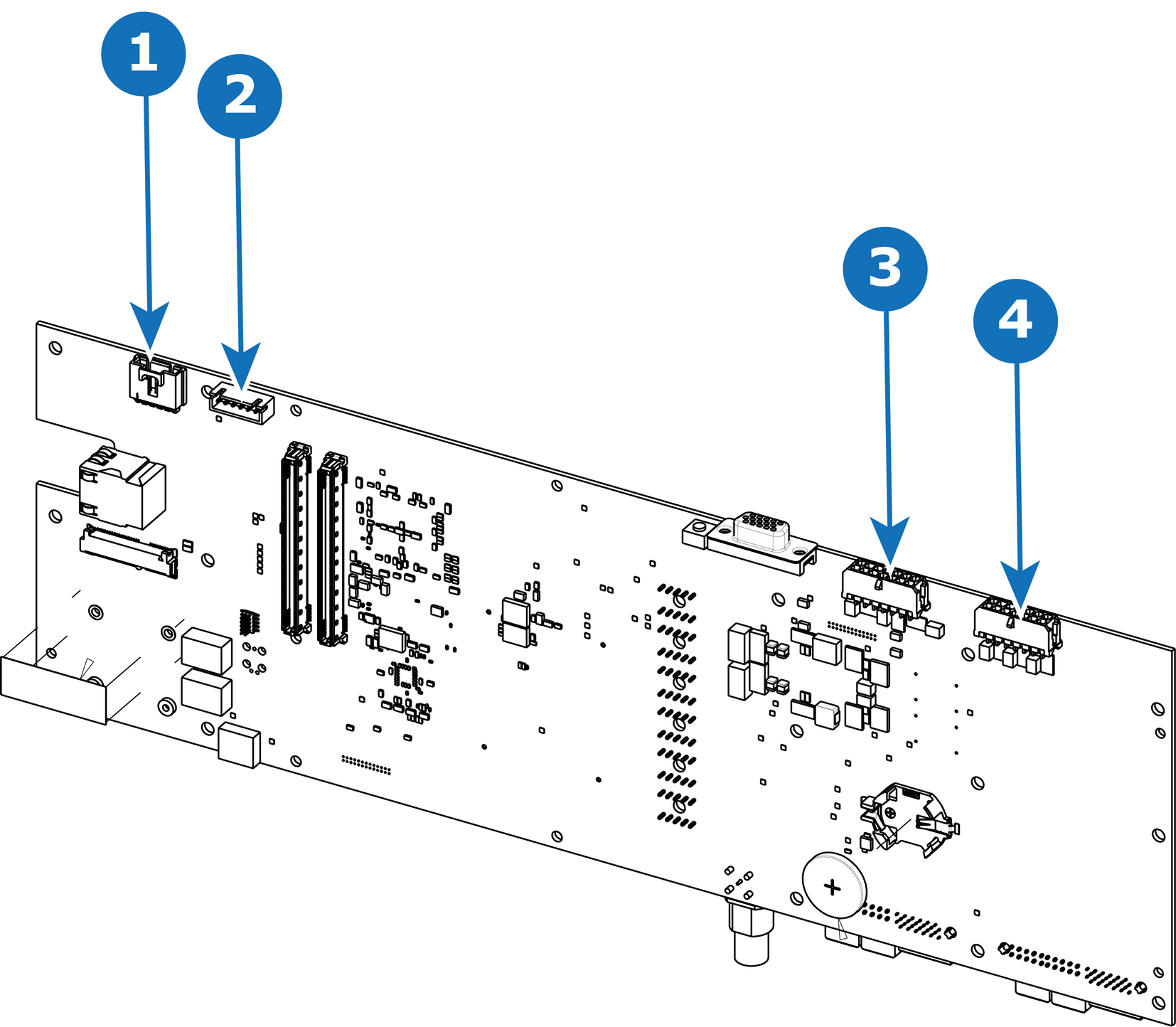

لوحة طاقة نظام E2 من الجيل 2 – الجانب العلوي
- 1
- موصّل USB
- 2
- موصِّل VFD
- 3
- موصِّل 3RU
- 4
- موصِّل 1RU

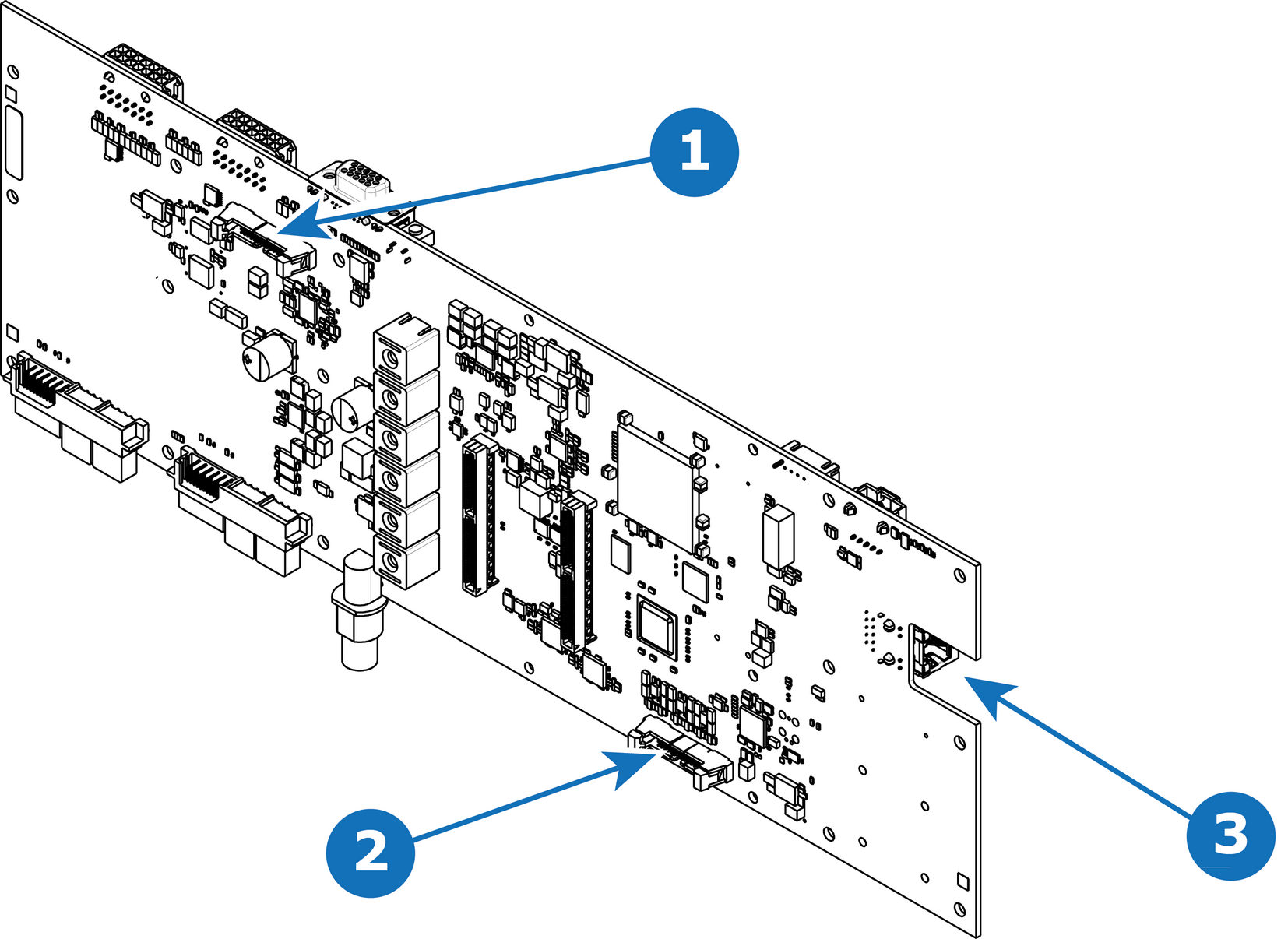

لوحة طاقة نظام E2 من الجيل 2 – الجانب السفلي
- 1
- موصِّل لوحة المفاتيح
- 2
- موصِّل Genlock
- 3
- موصِّل Ethernet
