ملاحظة: يربط كبل لوحة المفاتيح الشريطي المسطح لوحة اللوحة الأمامية باللوحة الأم. يقدم هذا الإجراء التعليمات حول كيفية فصل الكبل من كلا الجانبين.
نظرة عامة

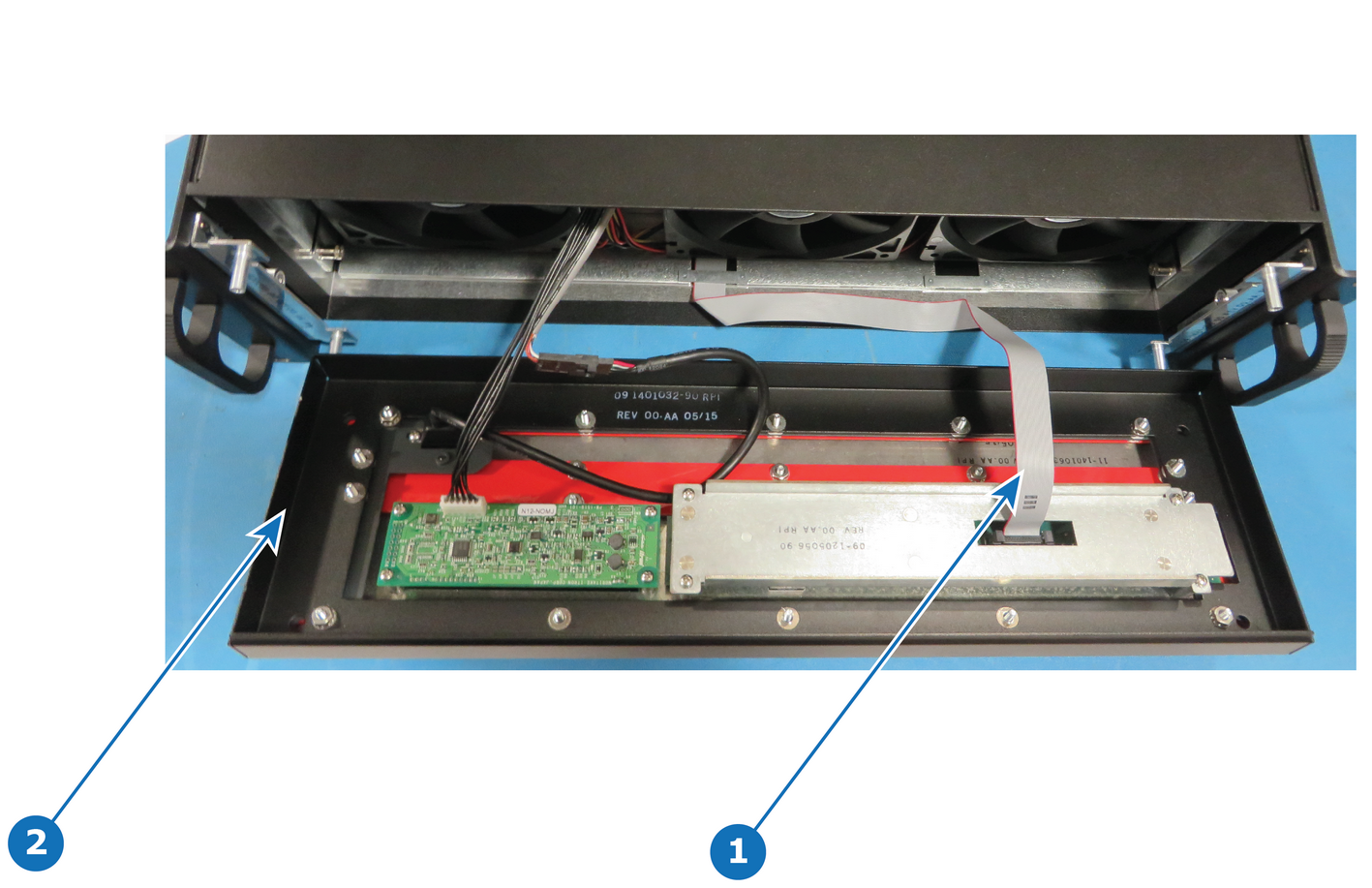

صورة 15–85
1
كبل لوحة المفاتيح
2
الوجه الأمامي
القطع المعنية
مجموعة أطقم الكبلات S3
الأدوات الضرورية
عدد واحد مفك براغي فيليبس #2
مفك براغي سداسي
كيفية إزالة كبل لوحة المفاتيح

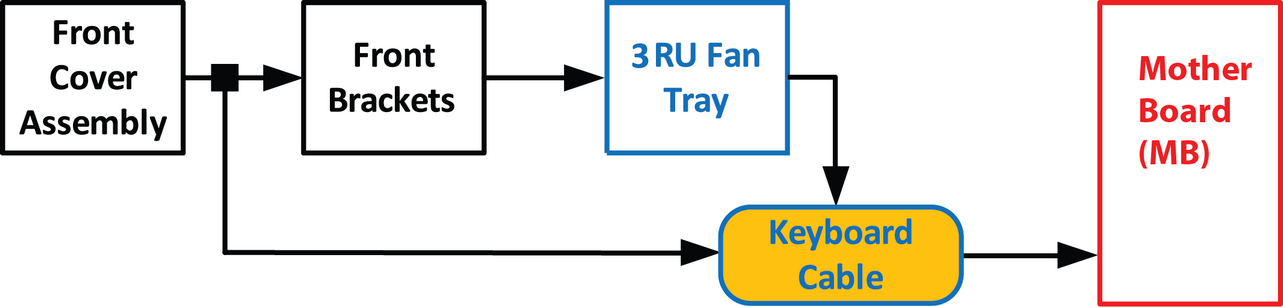

من أجل الوصول إلى اللوحة الأم، اتّبع الخطوات المفصّلة في الإجراءات الأخرى لإزالة مجموعة الغطاء الأمامي والدعامات الأمامية ودرج مروحة 3RU. تأكد من فصل كبل لوحة المفاتيح عن لوحة اللوحة الأمامية.

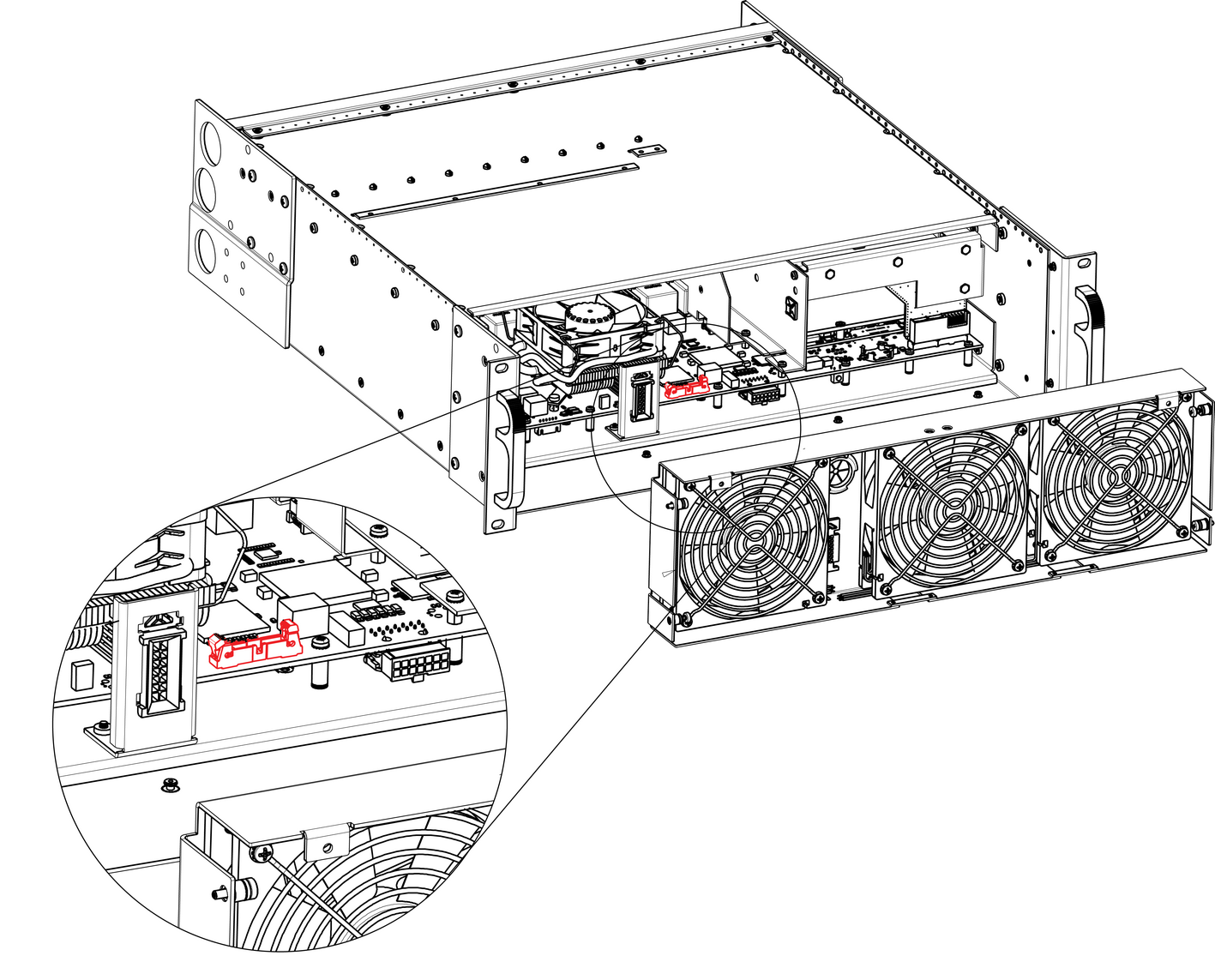

حدّد مكان موصِّل لوحة المفاتيح وادفع المزالج للخارج لتحرير الكبل.
صورة 15–86
اسحب الكبل خارج الوحدة.
كيفية تثبيت كبل لوحة المفاتيح
لتركيب كبل لوحة المفاتيح، اتّبع نفس الإجراء بالترتيب العكسي.
ملاحظة: هناك مفتاح على الموصل لمنع الإدخال غير الصحيح للكبل.

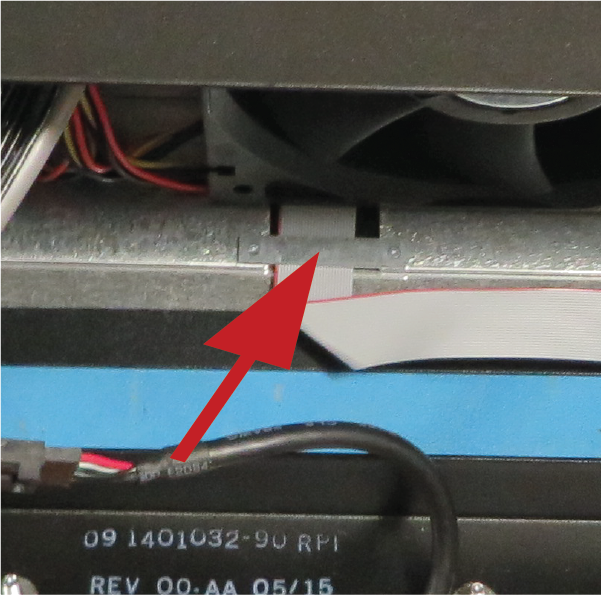

ملاحظة: أثناء التجميع، تأكد من أن كبل لوحة المفاتيح يمر عبر الفتحة الموجودة على الجانب السفلي من درج مروحة 3RU.صورة 15–87
