مخطط التدفق

نظرة عامة

القطع المعنية

الأدوات الضرورية

عدد واحد مفك براغي فيليبس #1

كيفية إزالة وحدة CPU

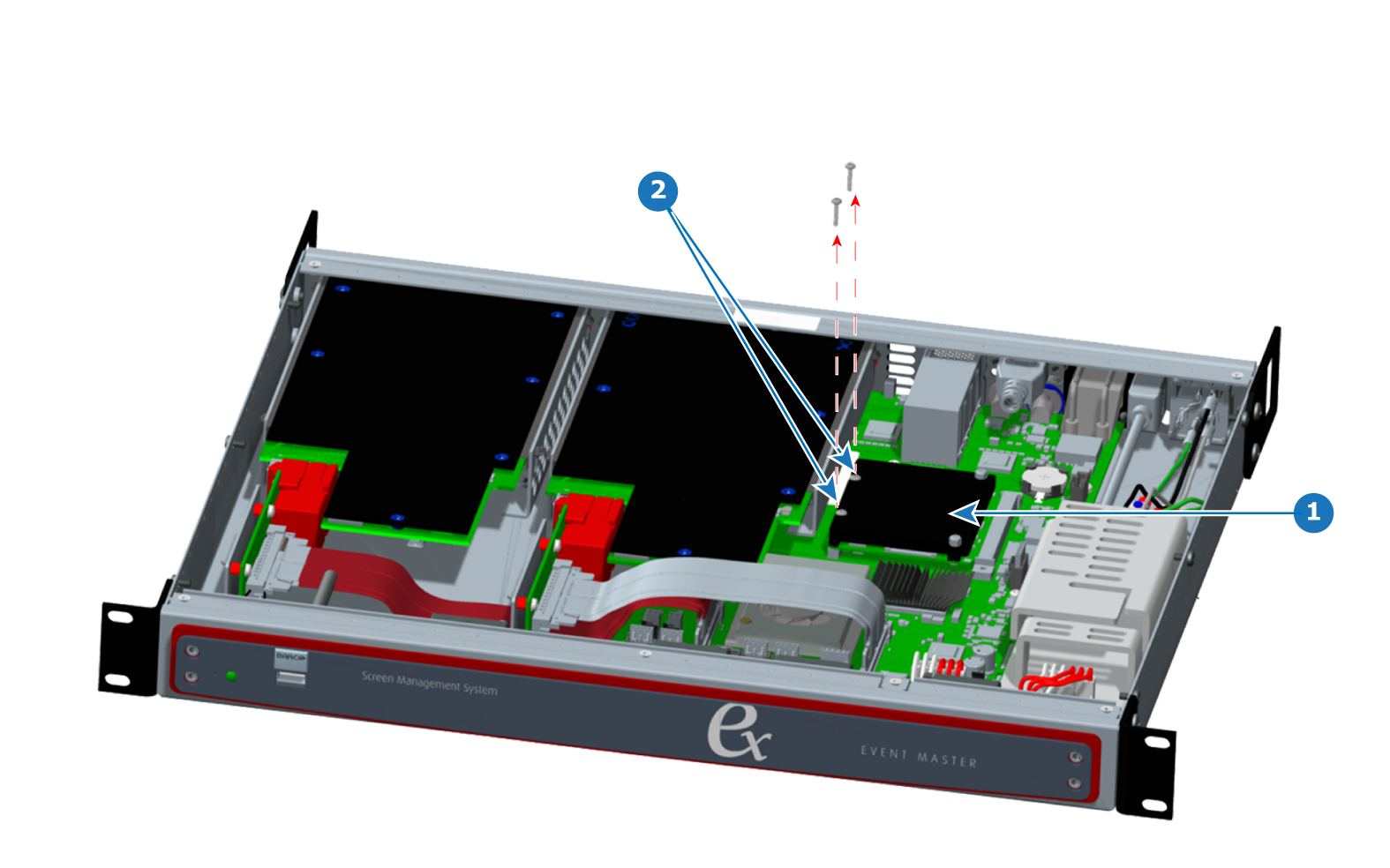

1. أزِل الغطاء العلوي.

2. أزِل البرغيين من جانب وحدة المعالجة المركزية الأقرب إلى فتحات بطاقة Event Master.

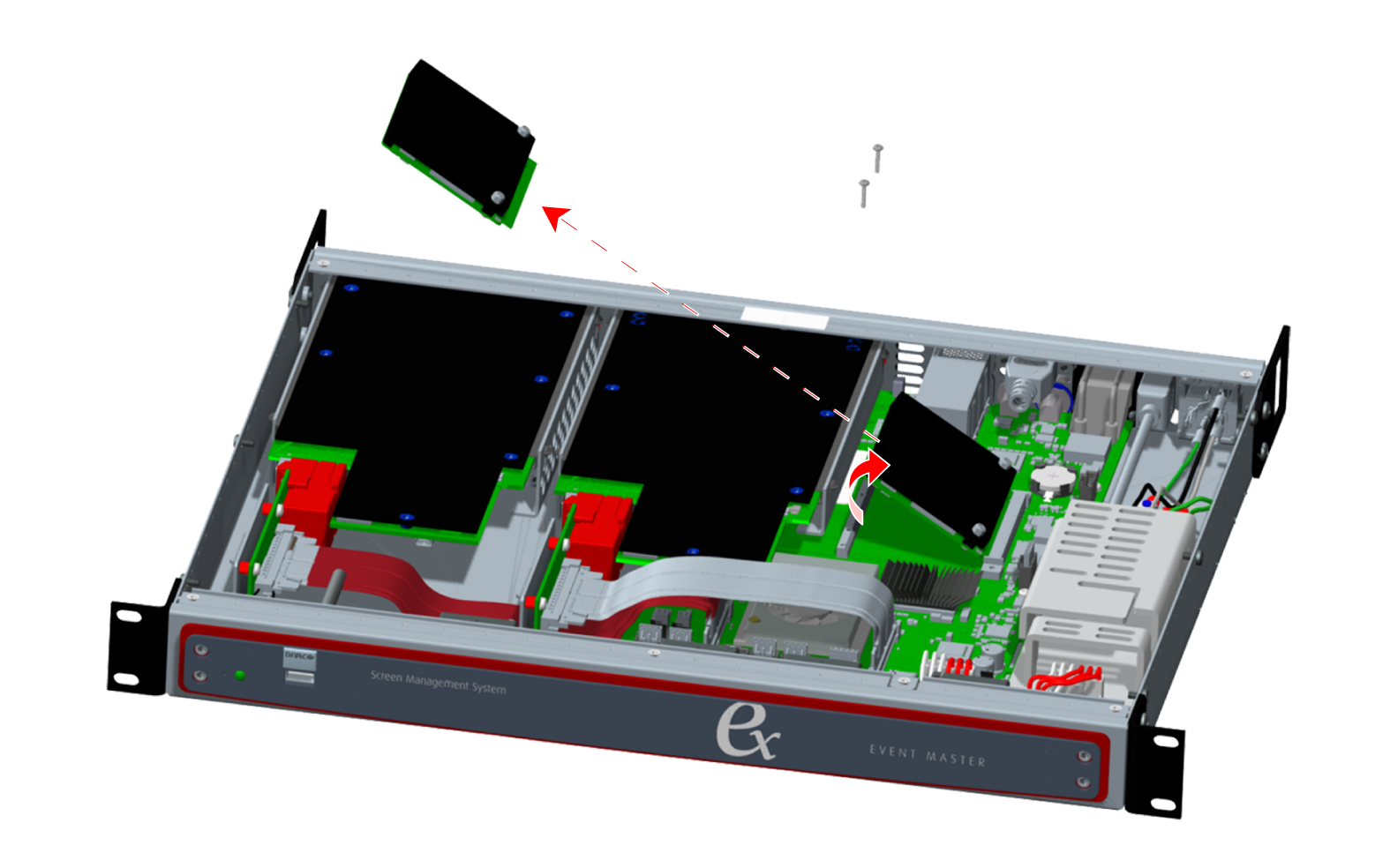

3. ارفع الحافة المحررة لوحدة CPU واسحبها برفق من موصِّل وحدة CPU على اللوحة الأم.
4. أزِل وحدة CPU من الشاسيه.

كيفية تركيب وحدة CPU

لتثبيت وحدة CPU في شاسيه EX، اتبع خطوات إجراء الإزالة بترتيب عكسي.
