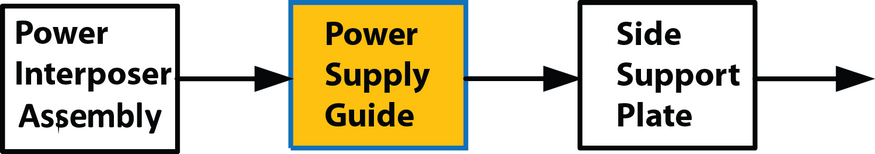

مخطط التدفق

ملاحظة: في الواقع لإزالة موجّه وحدة الإمداد بالطاقة، يجب عليك تحريك حامل اللوحة الأم بالكامل للأمام. والسبب في ذلك هو عدم وجود مساحة كافية لإخراج موجّه وحدة الإمداد بالطاقة دون تحريك كل شيء نحو مقدمة الشاسيه.

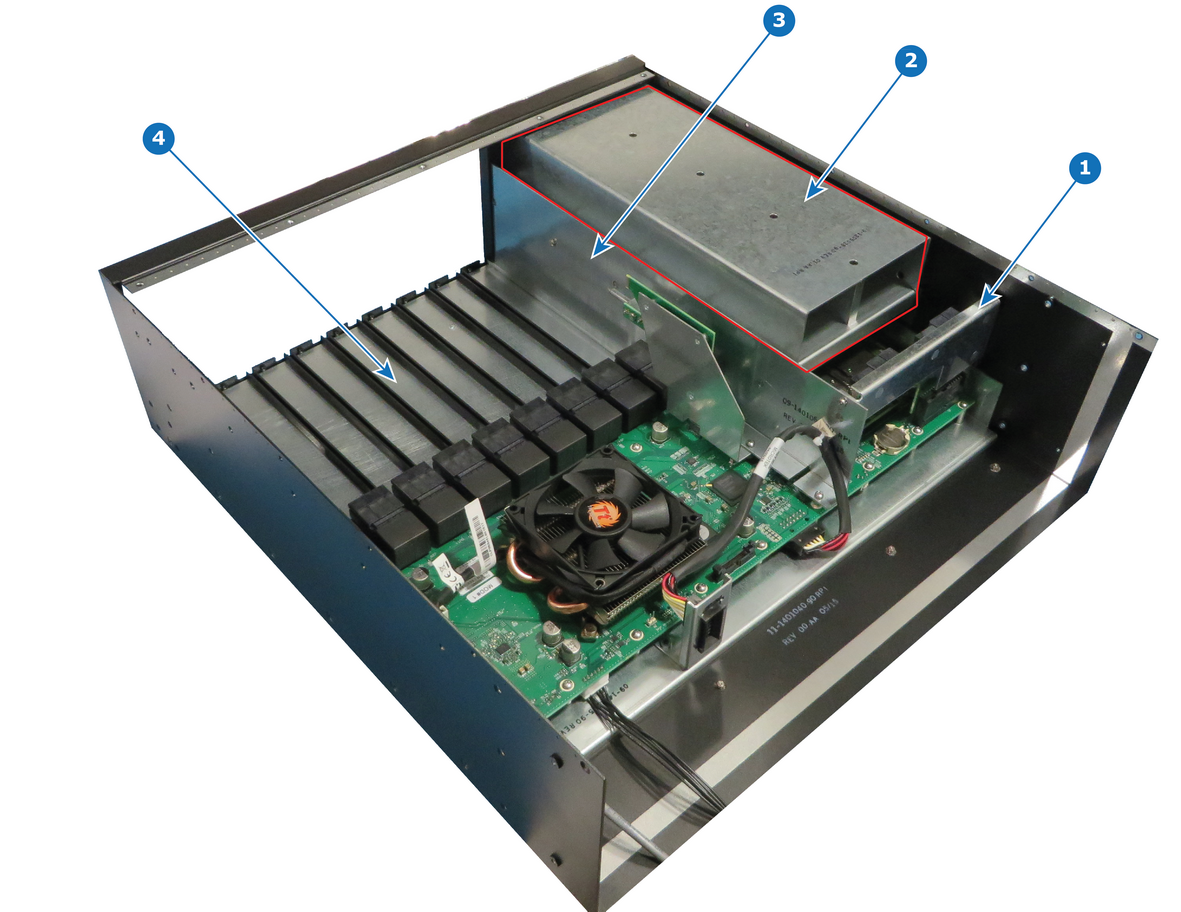

نظرة عامة

الأدوات الضرورية

عدد واحد مفك براغي فيليبس #2

كيفية إزالة موجّه وحدة الإمداد بالطاقة

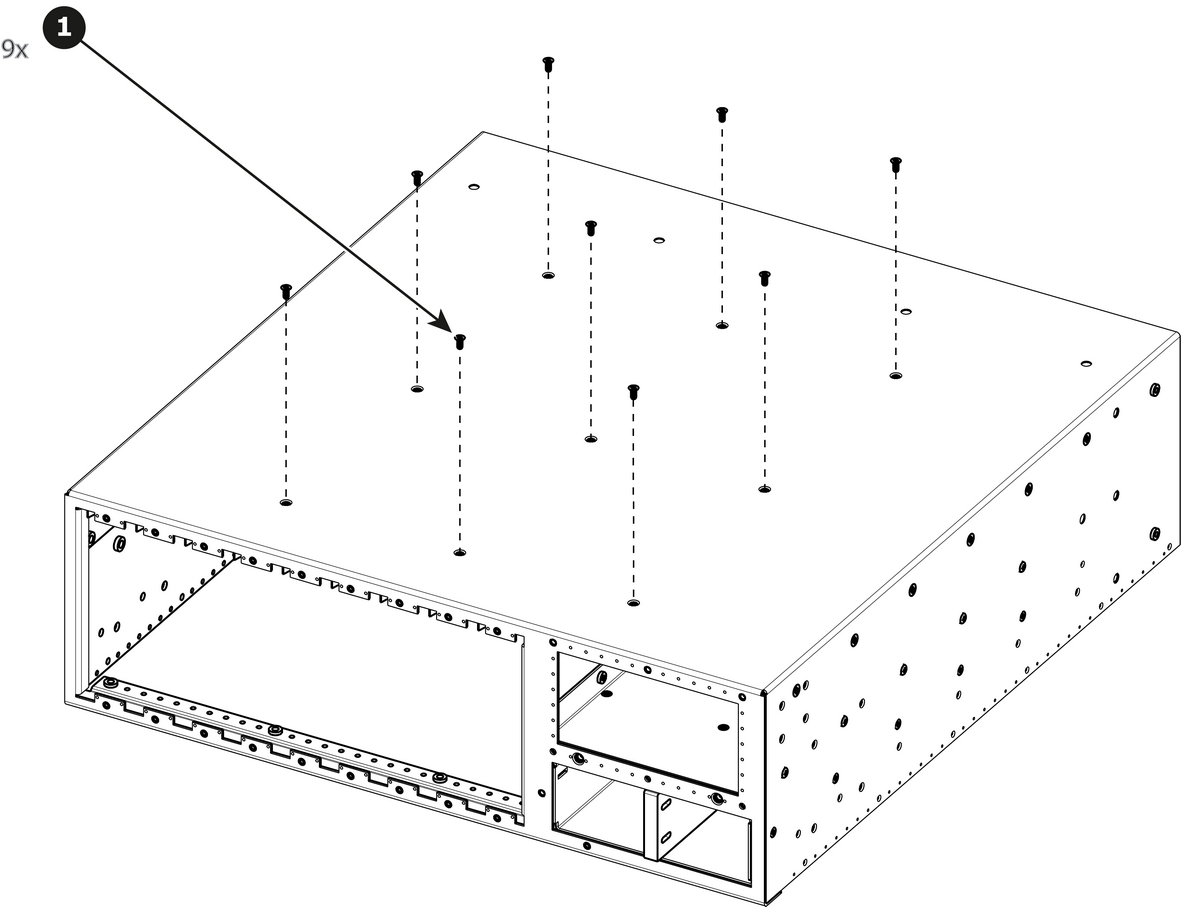

1. اقلب الوحدة لإزالة البراغي التسعة ذات الرأس المسطح (4-40×0.25 — أسود) التي تربط حامل اللوحة الأم بأسفل الشاسيه.

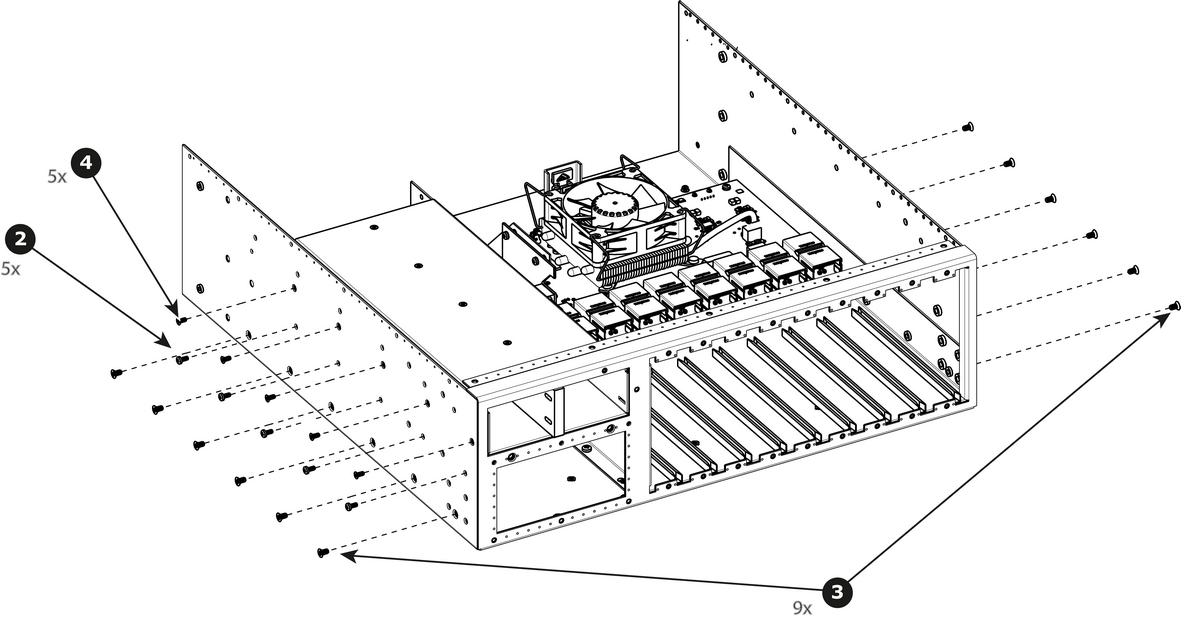

2. قم بفك البراغي الخمسة ذات الرأس المفلطح (4-40×0.25 — أسود) التي تربط موجّه وحدة الإمداد بالطاقة بجانب الشاسيه.
3. قم بفك البراغي الاثني عشر ذات الرأس المسطح (6-32×0.25 — أسود) التي تربط حامل اللوحة الأم بجانب الشاسيه.

4. قم بفك البراغي الخمسة ذات الرأس المسطح (4-40×0.25 — أسود) التي تربط حامل اللوحة الأم بجانب الشاسيه.

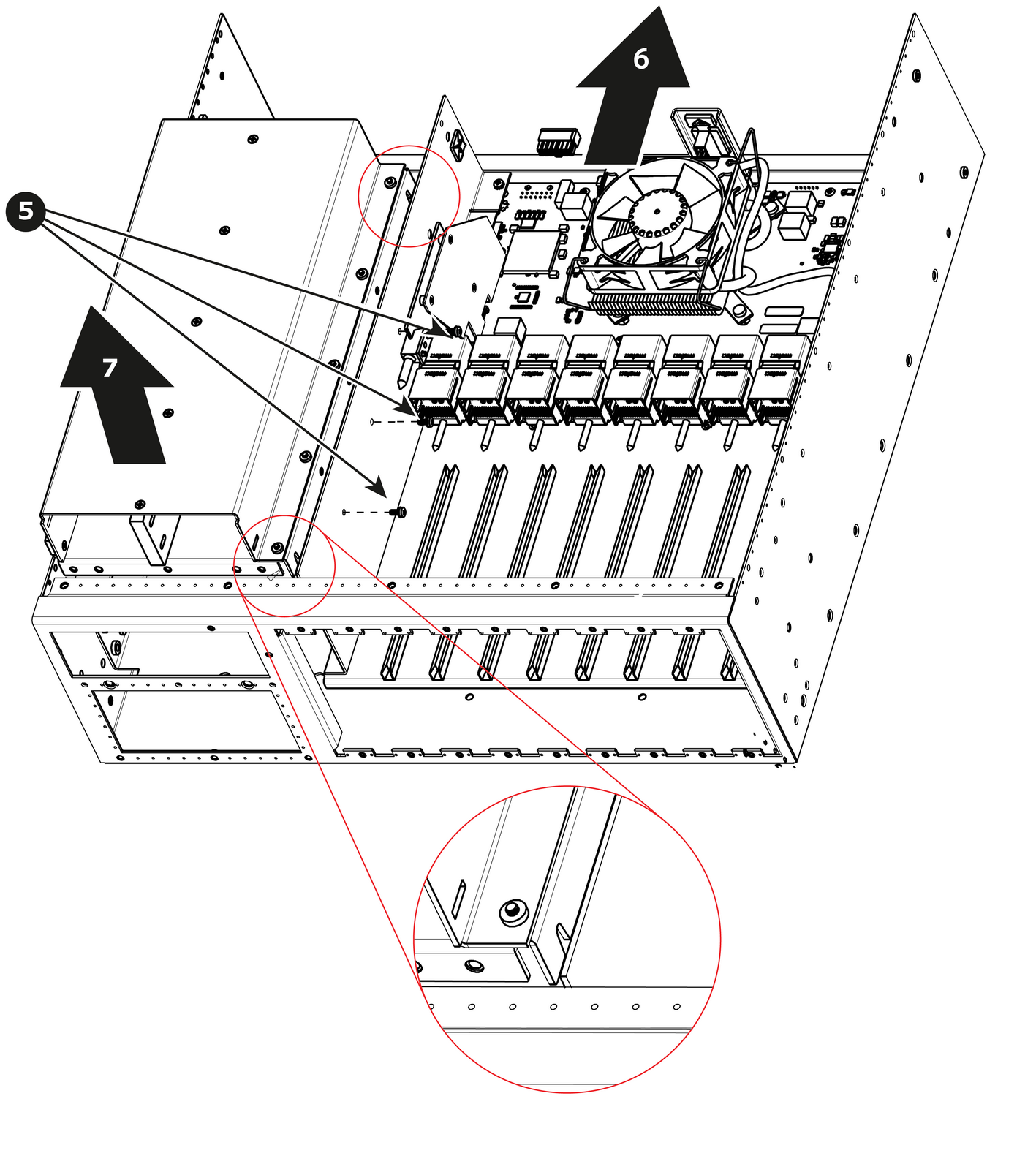

5. قم بفك البراغي الثلاثة ذات الرأس المفلطح (4-40×0.25 — الفولاذ المقاوم للصدأ) التي تربط موجّه وحدة الإمداد بالطاقة بجانب لوحة الدعم الجانبية.



6. حرِّك حامل اللوحة الأم بالكامل للأمام
7. اسحب موجّه وحدة الإمداد بالطاقة برفق بعيدًا عن الوحدة.

كيفية تركيب موجّه وحدة الإمداد بالطاقة

لتركيب موجّه وحدة الإمداد بالطاقة، اتّبع نفس الإجراء بالترتيب العكسي.

ملاحظة: توجد فتحات مقطوعة في الأسفل مما يجعل تركيب الموجّه أسهل بكثير. راجع التفاصيل على الرسم السابق.
