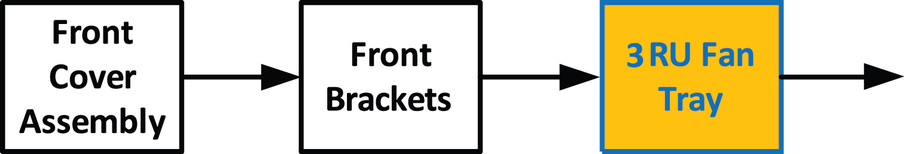

مخطط التدفق

القطع المعنية

الأدوات الضرورية

عدد واحد مفك براغي فيليبس #2 (اختياري).

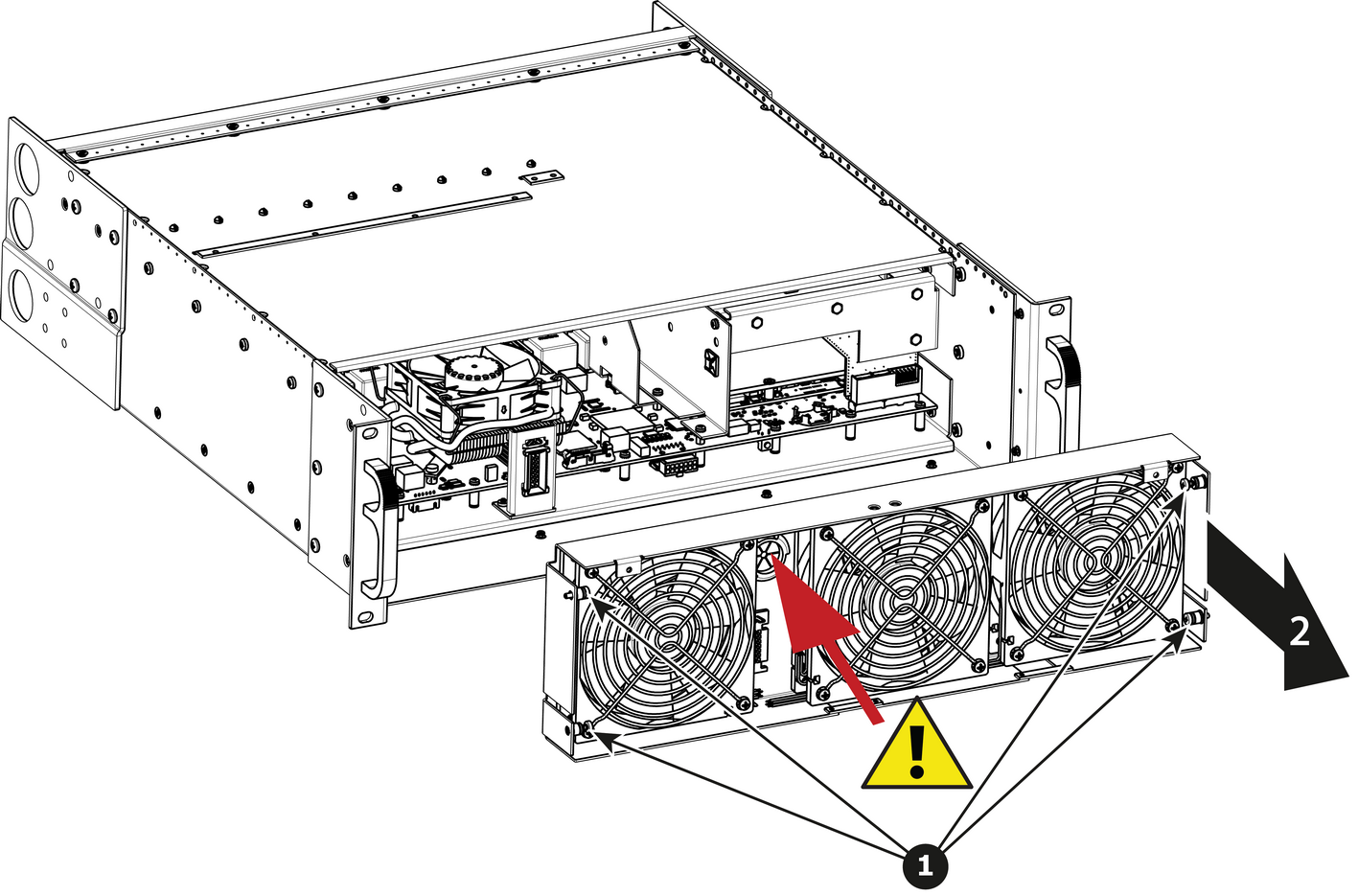

كيفية إزالة درج مروحة 3RU

1. قم بفك البراغي اللولبية الأربعة التي تمسك بدرج مروحة 3RU بالهيكل وفكها.



   ملاحظة: قد تحتاج إلى مفك إذا كانت المسامير الإبهامية محكمة للغاية.

2. اسحب الدرج للخارج.



   ملاحظة: تحتاج إلى إمالة الدرج ووجهّه للانتشار في النقرات الموجودة في جانب الشاسيه.





   تنبيه: قبل إزالته تمامًا من الوحدة، ادفع بعناية كبلات USB واللوحة الأمامية من خلال الحلقة الموجودة بين المروحتين على الجانب الأيسر.

كيفية تركيب درج مروحة 3RU

اتبع نفس الإجراء بالترتيب العكسي وقم بالإضافة إلى ذلك بما يلي:

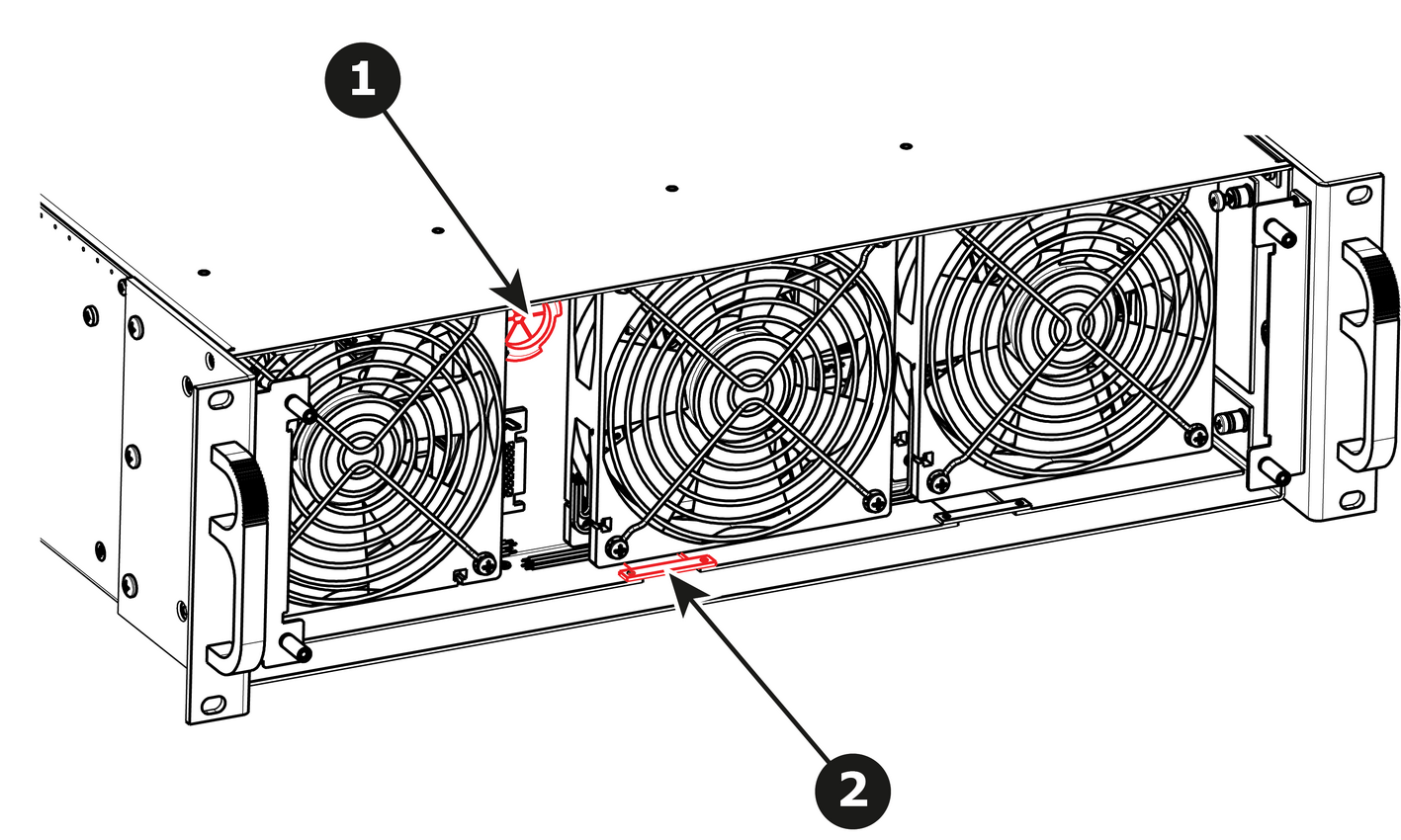

1. مرِّر كبل USB وVFD عبر الحلقة.

2. تأكد من أن الكبل المسطح باللوحة الأمامية (كابل لوحة المفاتيح) يمر عبر الفتحة الموجودة في الجانب السفلي.



3. قم بمحاذاة الموصِّل خلف درج المروحة والموصِّل الموجود على اللوحة الأم خلفها وادفع حتى يتم إقران الموصِّلين.
