بشكل عام
تحتوي بطاقة إخراج HDMI على أربعة موصلات HDMI ذات 19 سنًا والتي يمكن أن توفر إشارة فيديو HDMI.

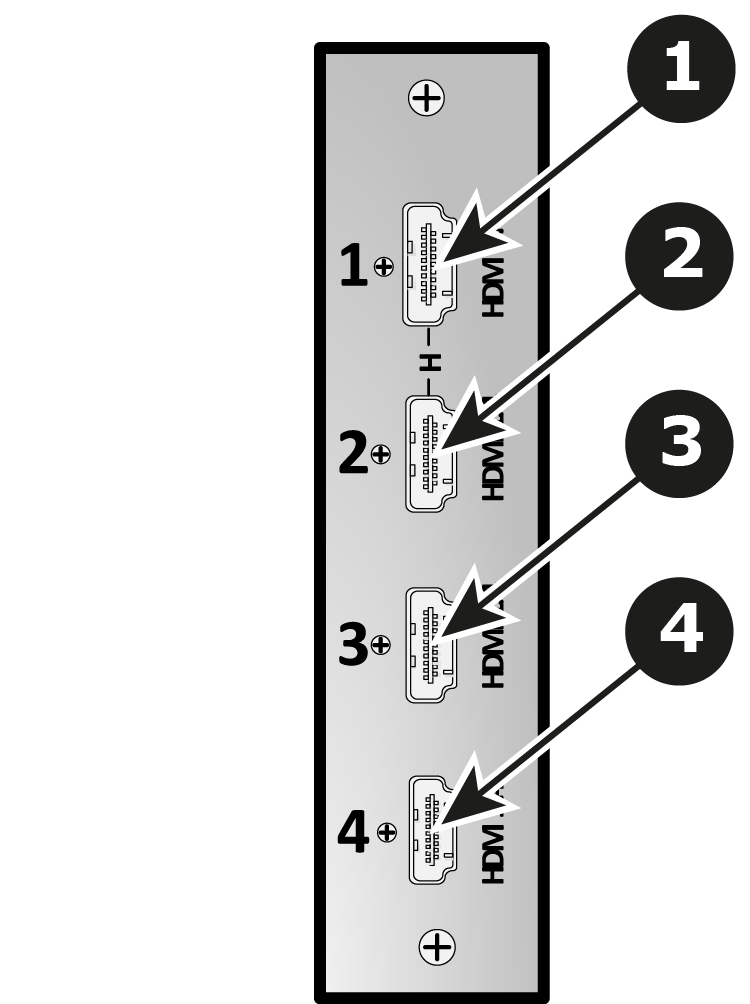

يوضّح الشكل أدناه موصلات اللوحة الخلفية لبطاقة إخراج HDMI:
| 1 | موصِل HDMI — HDMI 1 |
| 2 | موصِل HDMI — HDMI 2 |
| 3 | موصِل HDMI — HDMI 3 |
| 4 | موصِل HDMI — HDMI 4 |
4.10 بطاقة إخراج HDMI
الميزات
- توفير ما يصل إلى 4 إشارات مستقلة
- 4× موصلات HDMI بـ 19 سنًا (النوع A)
- يدعم الموصلان العلويان إشارات الارتباط الفردية والثنائية حتى 300 ميجا هرتز.
المواصفات
- مواصفات HDMI لكل 1.4a
التنسيق المدعوم:
- تنسيقات تصل إلى 2,560 × 1,600 عند 60 و3,840 × 1,200 عند 60 (30 بت)
4K/UHD المدعومة:
- إدخال 3840x2160/ 23.98/24/25/29.97/30 عبر 1x HDMI أو 2x HDMI (نصف L وR) أو 4x HDMI (أرباع)
- إدخال 3840x2160/ 50/59.94/60 عبر أو 2x HDMI (نصف L وR) أو 4x HDMI (أرباع)
- إدخال 4096x2160/ 23.98/24/25/29.97/30 عبر 1x HDMI أو 2x HDMI (نصف L وR) أو 4x HDMI (أرباع)
- إدخال 4096x2160/ 50/59.94/60 عبر أو 2x HDMI (نصف L وR) أو 4x HDMI (أرباع)
- الإصدار 1.3 متوافق مع EDID
- متوافق مع إصدار HDCP 1.4
