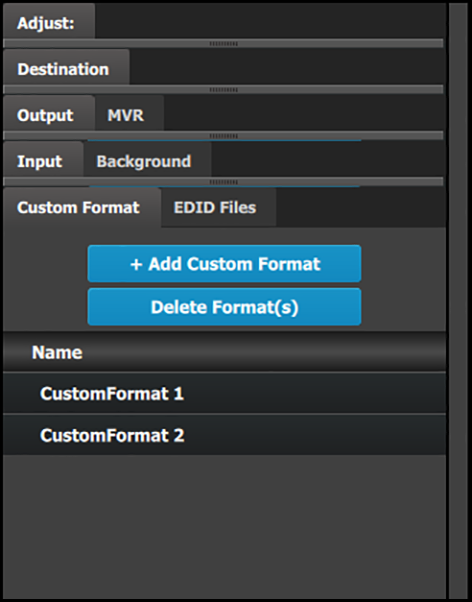

تقدم هذه القائمة:

• زر + إضافة تنسيق مخصص لإضافة تنسيقات مخصصة يدويًا.
• زر حذف التنسيق (التنسيقات) لحذف التنسيقات المخصصة المحددة.

• قائمة بجميع التنسيقات المخصصة المضافة إلى التكوين.

  يقدم النظام رقم صياغة على يسار كل تنسيق مخصص مضاف. يمكن تغيير أسماء التنسيقات المخصصة، حيث يمكن تغيير أسماء الإدخالات والإخراجات والوجهات وما إلى ذلك.

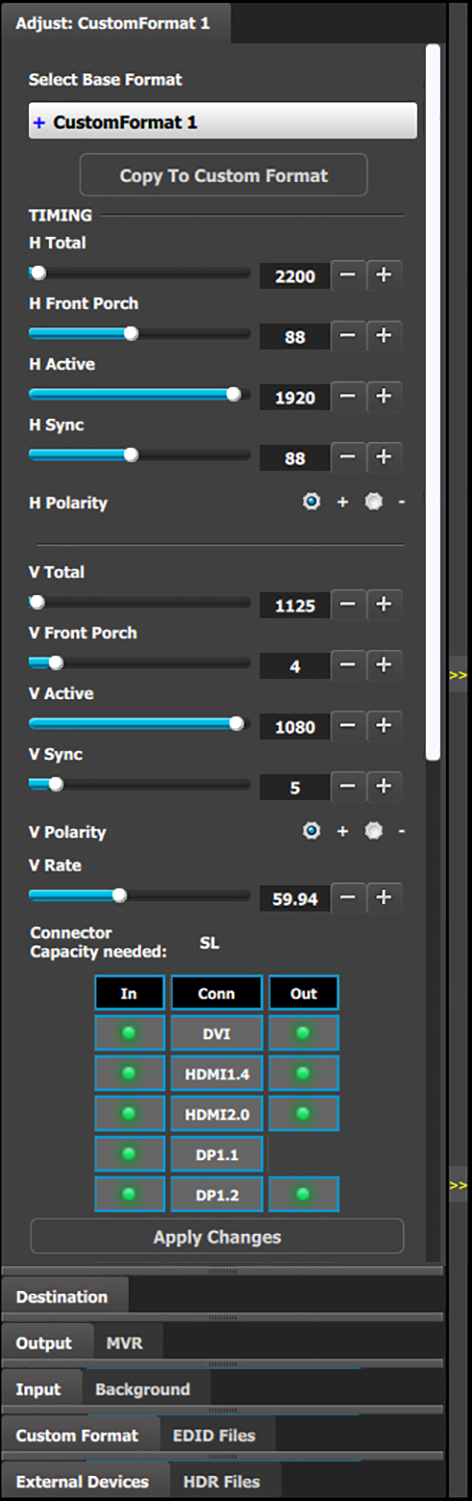

تقدم هذه القائمة:

• مجموع H: عدد البكسل الإجمالي لكل خط.
• مدخل H الأمامي: الإزاحة بين نهاية المنطقة النشطة وبداية مزامنة H.

• H النشط: الحجم الأفقي بوحدات البكسل للمنطقة النشطة.

  يمكن إدخال عنوان IP يدويًا.

• مزامنة H: عرض مزامنة H بوحدات البكسل.
• قطبية H: القطبية (مرتفعة أو منخفضة نشطة) لـ pulse للمزامنة الأفقية (لا يوجد في SDI).
• مجموع V: عدد الخطوط الإجمالي لكل إطار.
• مدخل V الأمامي الإزاحة في الخطوط بين نهاية المنطقة النشطة للإخراج وبداية مزامنة V.
• V النشط: الحجم الرأسي للمنطقة النشطة للإخراج.
• مزامنة V: عرض مزامنة V بالخطوط.
• قطبية V: القطبية (مرتفعة أو منخفضة نشطة) لـ pulse للمزامنة الرأسية (لا يوجد في SDI).
• معدل V: يضبط قطبية معدل الإطار في الثواني (مرتفعة أو منخفضة نشطة) لإيقاع المزامنة الرأسية (غير موجودة في SDI).

• سعة الموصل المطلوبة: تسرد سعة الموصل (SL، DL، 4K، وما إلى ذلك) المطلوبة.

  تعرض رسومات الموصل البيانية سواء أكانت الموصلات يمكنها دعم التنسيق المخصص (مؤشر LED الأخضر) أو لا يمكنها دعمها (مؤشر LED الأحمر).

• يطبق زر تطبيق التغييرات على التنسيق المخصص.

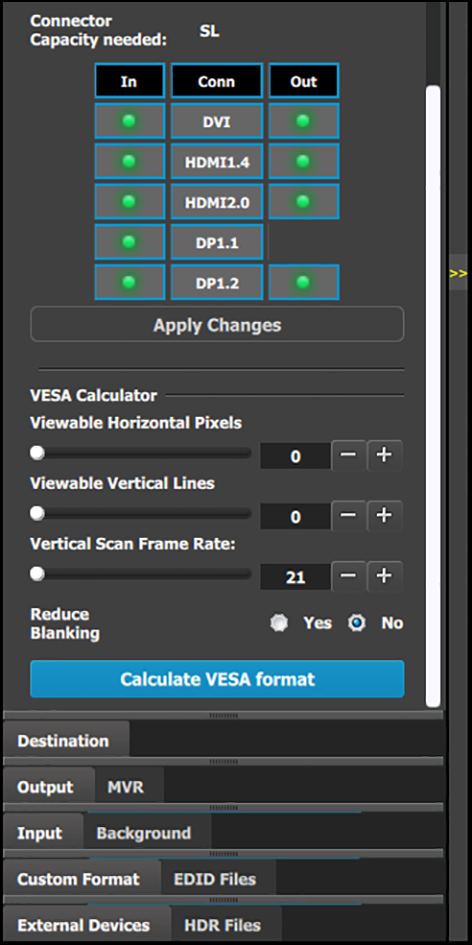

يقدم هذا النصف السفلي من هذه اللوحة حاسبة VESA.

• وحدات البكسل الأفقية القابلة للعرض: يتراوح نطاق شريط التمرير من 0 إلى 4096.
• الخطوط الرأسية القابلة للعرض: يتراوح نطاق شريط التمرير من 0 إلى 4096.
• معدل الإطارات للمسح الرأسي: يتراوح نطاق شريط التمرير من 21 هرتز إلى 120 هرتز.
• خفض الفراغ: الخيارات هي "نعم" أو "لا." في حال اختيار "نعم"، يتيح مربع الحوار الإضافي خيار إصدارات توقيت الفراغ المنخفضة.
• يطبق زر تطبيق التغييرات على التنسيق المخصص.
