بشكل عام

تحتوي الوحدة على أزرار ملونة عديدة ومؤشرات LED تدعم المستخدم بالإشارة إلى التحديدات والإجراءات الممكنة.

لون الزر

• تشير الأزرار الزرقاء إلى وظيفة التجميد.
• تشير الأزرار الخضراء إلى تحديد طبقة أو إجراء إلى تحديد طبقة.
• تشير الأزرار الحمراء دائمًا إلى الإجراءات التي يمكن أن تؤثر على البرنامج.
• يُستخدم الأصفر لوظيفة الحفظ.
• الأسود محايد.

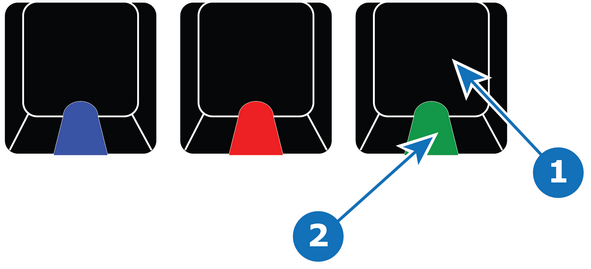

لون مؤشر LED في الأزرار

• يشير الأزرق إلى أزرار الوجهات المحددة.
• يشير الأخضر إلى أن الطبقة الموجودة في المعاينة محددة (عادي).
• كما يشير الأخضر إلى أن لوظيفة الزر وظيفة مقابلة أو وضع آخر.
• يشير الأحمر إلى أن الطبقة الموجودة في البرنامج محددة (برنامج مباشر أو مفتوح).
• كما يمكن أن يشير الأحمر إلى أن وظيفة الزر محددة / نشطة، مثل تعطيل الشريط على شكل T.

لون الإضاءة الخلفية للعرض

ملاحظة: يطبق على صف كامل لأجهزة العرض.

• مصدر الخلفية = الإضاءة الخلفية بالأخضر.
• الإشارة = الإضاءة الخلفية بالسماوي.
• التعيين المسبق = الإضاءة الخلفية بالأبيض.
• المصدر = الإضاءة الخلفية بالأصفر.
• مفتاح المستخدم = الإضاءة الخلفية بالأرجواني.

ملاحظة: يتم الاحتفاظ بإضاءة خلفية حمراء لـ LOS (فقدان الإشارة).
