15.16 كبل امتداد USB

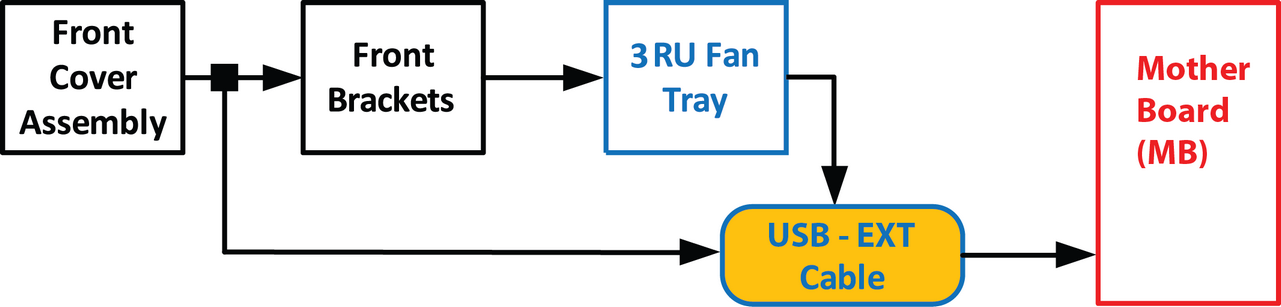

مخطط التدفق
صورة 15–34
ملاحظة: يقوم كبل تمديد USB بتوصيل كبل USB باللوحة الأم. يقدم هذا الإجراء التعليمات حول كيفية فصل الكبل من كلا الجانبين.
نظرة عامة

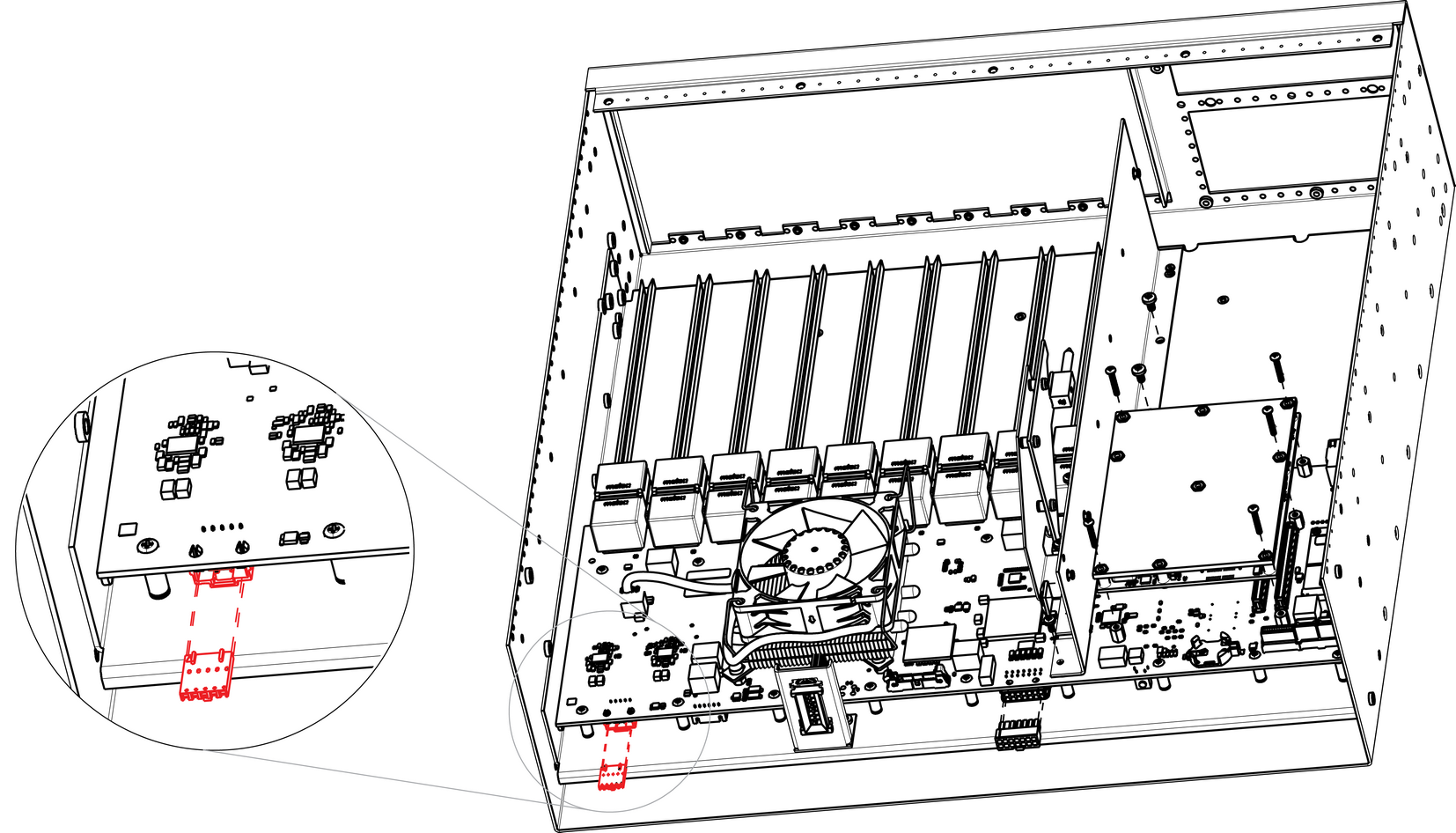

صورة 15–35 كبل تمديد USB متصل باللوحة الأم

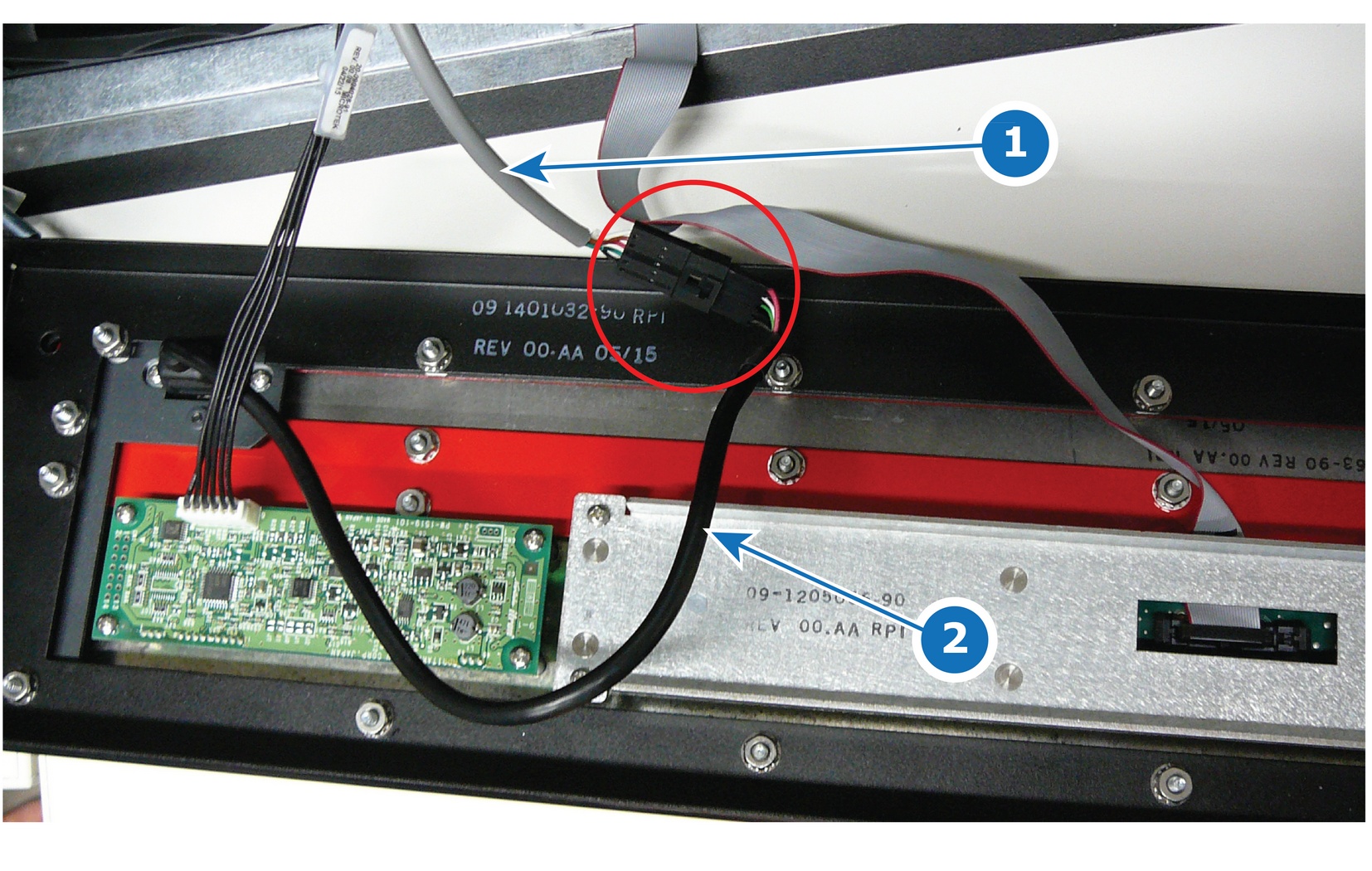

صورة 15–36 كبل تمديد USB متصل بكبل USB خلف اللوحة الأمامية
1
كبل امتداد USB
2
كبل USB
القطع المعنية
مجموعة أطقم الكبلات
الأدوات الضرورية

عدد واحد مفك براغي فيليبس #2 (لإزالة مجموعة اللوحة الأمامية)

كيفية إزالة كبل تمديد USB
  1. أزِل جزئيًا مجموعة اللوحة الأمامية واسحبها بعيدًا لكشف الكبلات الموجودة خلفها (راجع الإجراء المرتبط).
  2. افصل كبل تمديد USB من كبل USB.

  3. ادفع الكبل برفق عبر الحلقة الموجودة في درج مروحة 3RU.

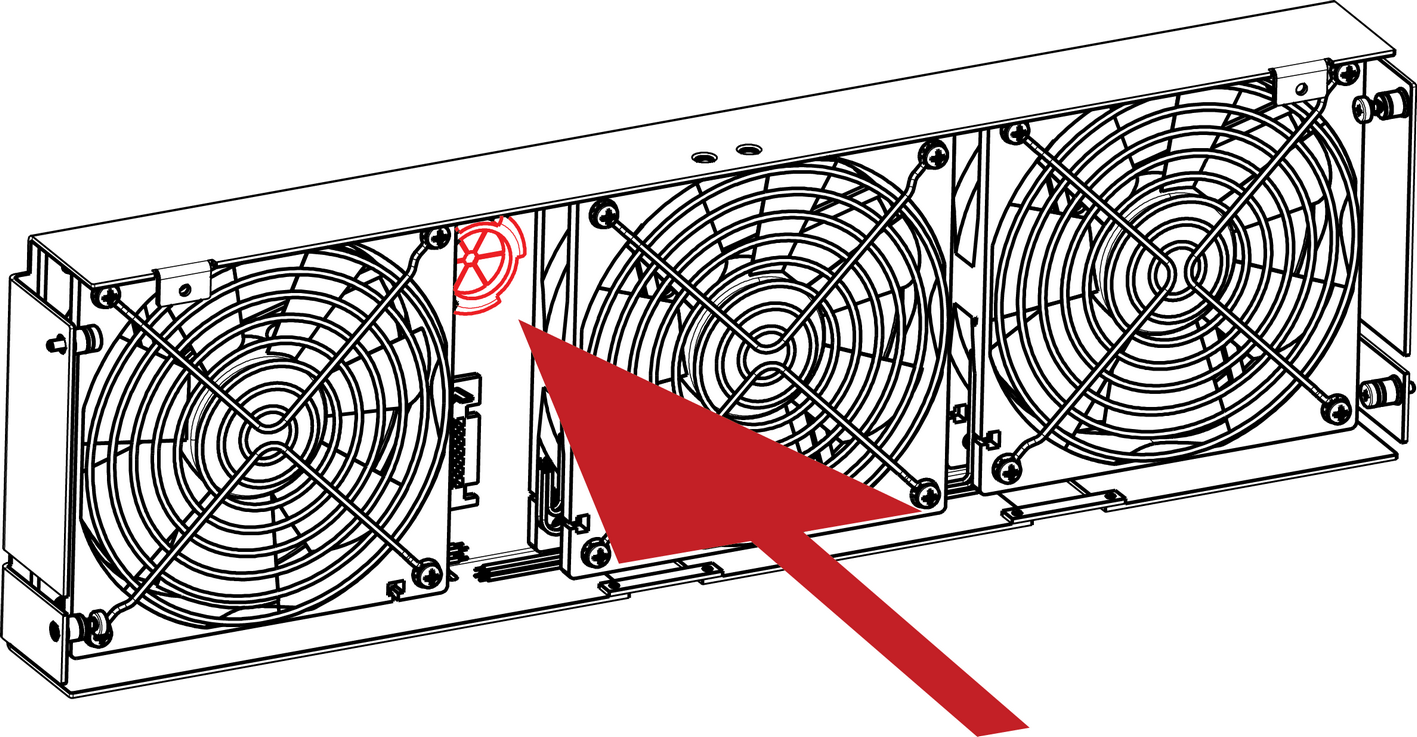

    صورة 15–37
  4. أزِل درج المروحة 3RU للوصول إلى اللوحة الأم (راجع الإجراء ذا الصلة).

  5. حدّد موقع كبل تمديد USB المتصل باللوحة الأم.

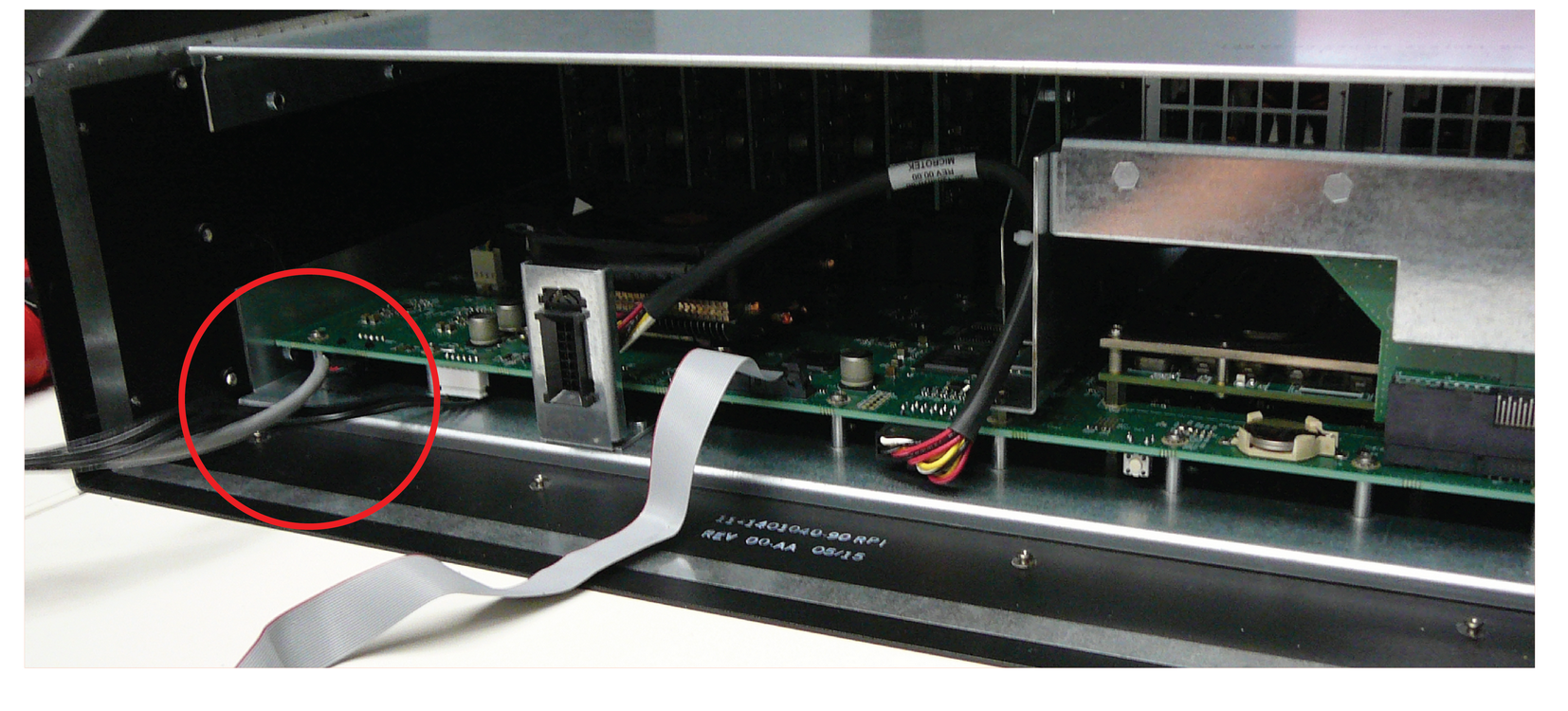

    صورة 15–38
  6. افصل كبل تمديد USB من خلال دفعه للخارج برفق.
  7. اسحب الكبل خارج الوحدة.
كيفية تركيب كبل تمديد USB

لتركيب كبل تمديد USB، اتّبع نفس الإجراء بالترتيب العكسي.
