مخطط التطبيق
9.2 أولي

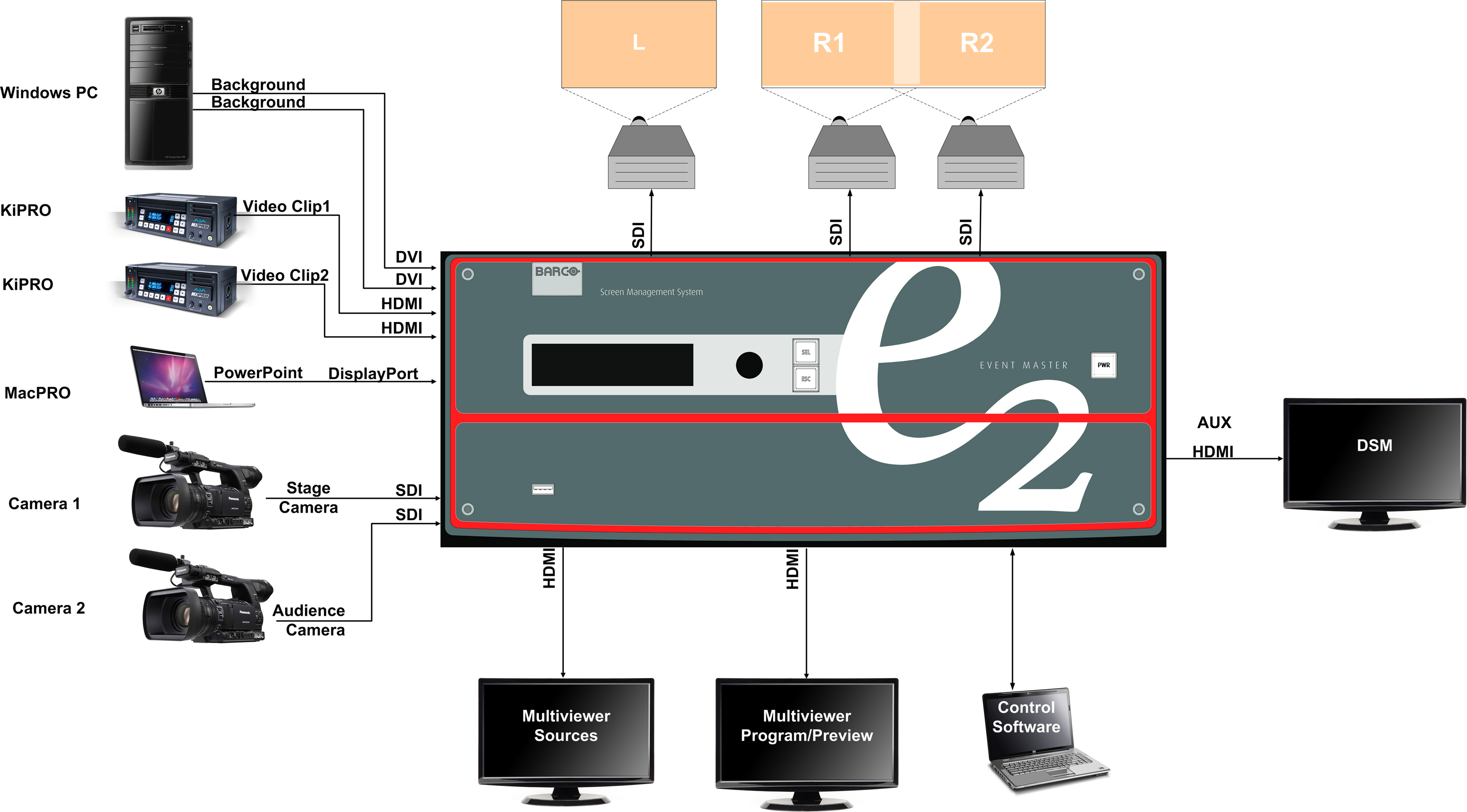

التوصيل بالأسلاك

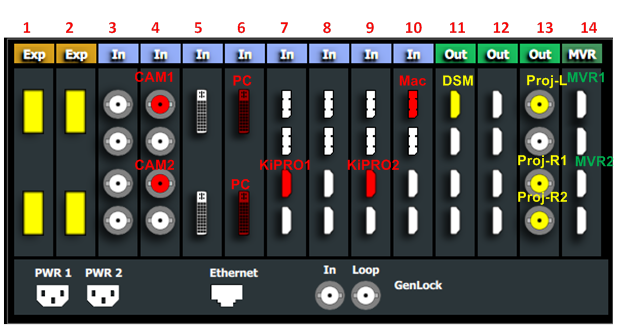

صِل أجهزة الإدخال والإخراج بـ E2 على النحو التالي:
| نوع الإشارة | اسم الجهاز | المحتوى | نوع الموصِّل | موصلات الفتحة |
| الإدخال | CAM1 | كاميرا الجمهور | 3G-SDI | 4-1 |
| الإدخال | CAM2 | كاميرا المسرح | 3G-SDI | 4–3 |
| الإدخال | الكمبيوتر الشخصي | الخلفية | DVI | 6–1 |
| الإدخال | الكمبيوتر الشخصي | الخلفية | DVI | 6–2 |
| الإدخال | KiPRO1 | مقطع فيديو1 | HDMI | 8–3 |
| الإدخال | KiPRO2 | مقطع فيديو2 | HDMI | 9–3 |
| الإدخال | MacPRO | Power Point | DisplayPort | 10–1 |
| الإخراج (AUX) | DSM | DSM for PowerPoint | HDMI | 11–1 |
| المخرج | Proj-L | الشاشة اليسرى لجهاز العرض | SDI | 13–1 |
| المخرج | Proj-R1 | الشاشة اليمنى لجهاز العرض 1 | SDI | 13–3 |
| المخرج | Proj-R2 | الشاشة اليمنى لجهاز العرض 2 | SDI | 13–4 |
| عارض متعدد | MVR1 | شاشة البرنامج/المعاينة | HDMI | 14–1 |
| عارض متعدد | MVR1 | شاشة مصادر الإدخال | HDMI | 14–3 |
