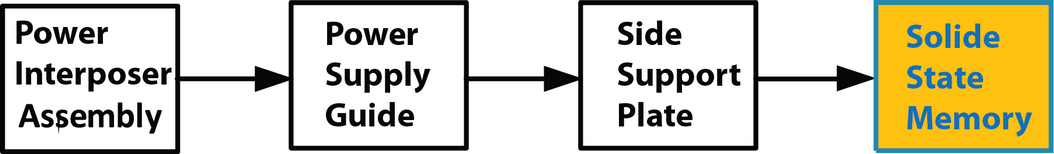

مخطط التدفق
ملاحظة: يطبق هذا القسم فقط على S3 COMEXPRESS CPU. بالنسبة إلى S3 Q7 CPU يتكامل الذاكرة ذات الحالة الصلبة مع CPU.
15.29 ذاكرة الحالة الصلبة

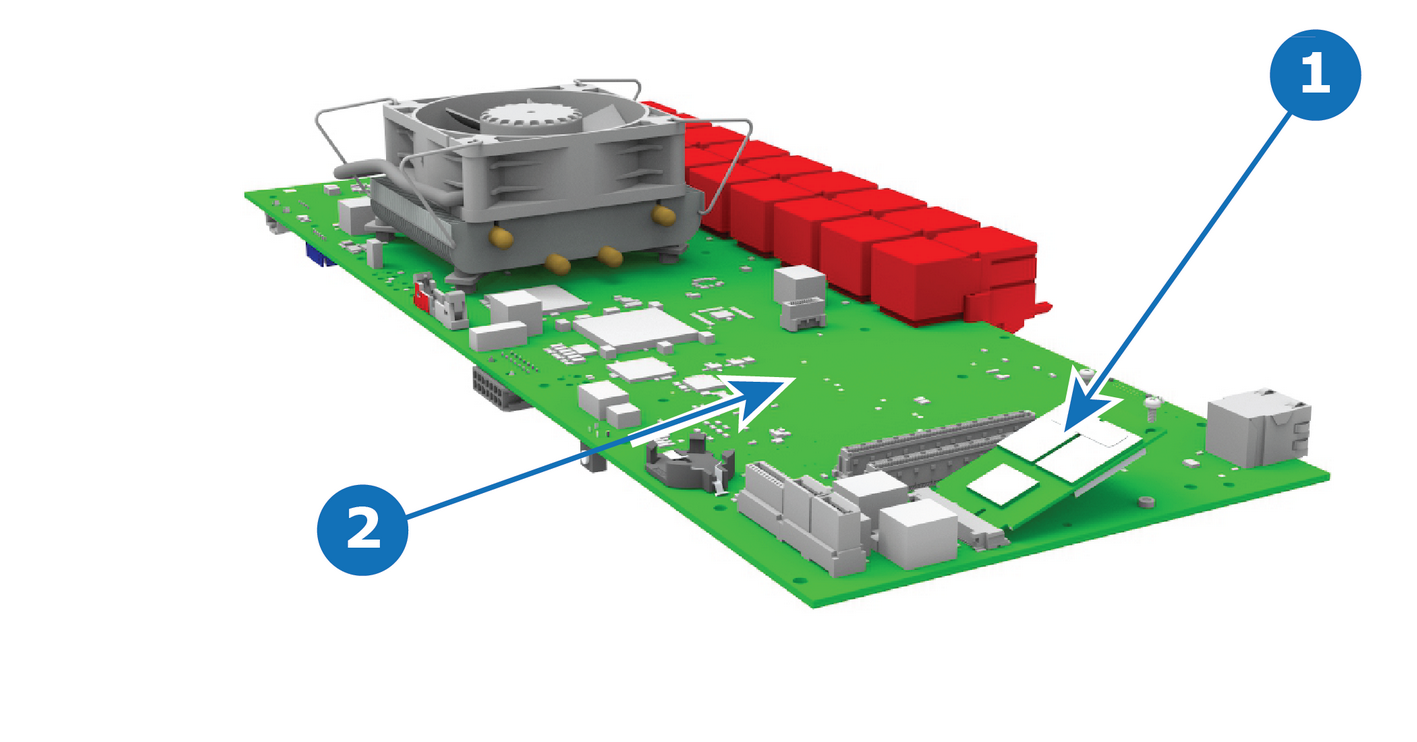

نظرة عامة
- 1
- بطاقة ذاكرة الحالة الصلبة
- 2
- اللوحة الأم
القطع المعنية
| ذاكرة الحالة الصلبة |
الأدوات الضرورية
عدد واحد مفك براغي فيليبس #2
كيفية إزالة ذاكرة الحالة الصلبة
- قم بفك البرغيين اللذين يحملان بطاقة الذاكرة.
قم بإزالة بطاقة الذاكرة بعناية من المقبس.

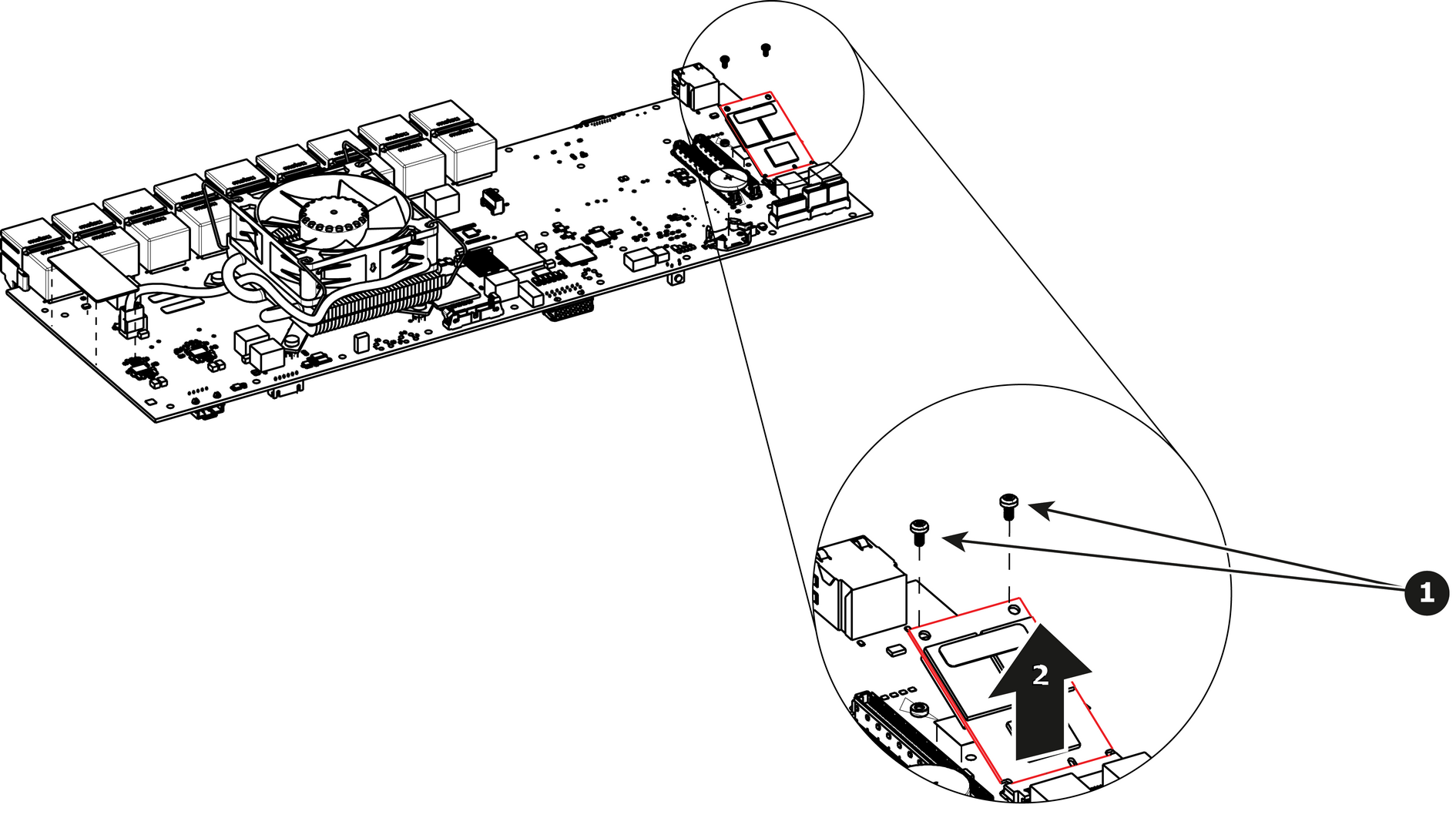

صورة 15–74
كيفية تركيب ذاكرة الحالة الصلبة
لتركيب ذاكرة الحالة الصلبة، اتّبع نفس الإجراء بالترتيب العكسي.
