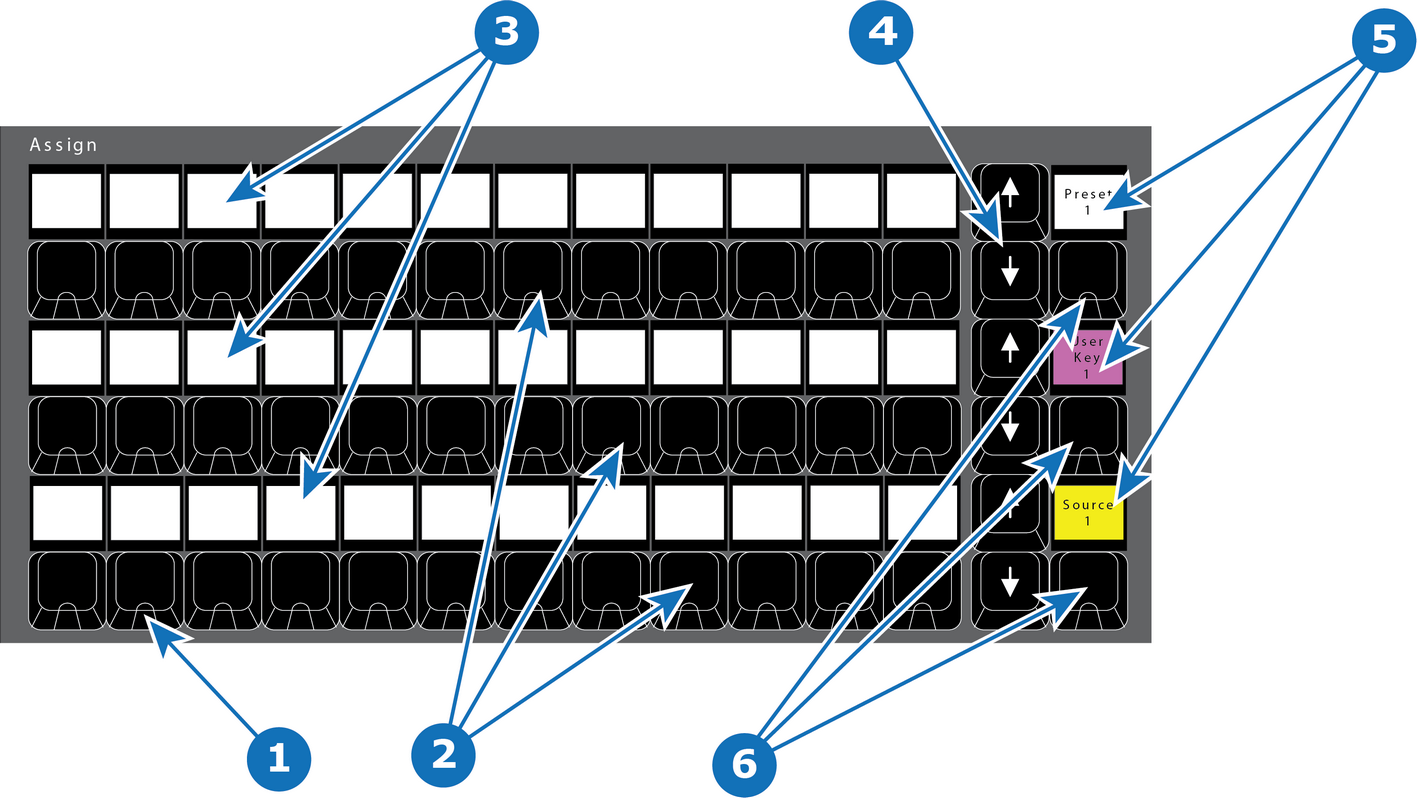

نظرة عامة
- 1
- مؤشر LED (الأحمر أو الأخضر).
- 2
- ثلاثة صفوف من 12 زرًا للتعيين
- 3
- ثلاثة صفوف من 12 شاشة
- 4
- ثلاثة صفوف لزرَي السهم (أعلى وأسفل).
- 5
- ثلاث شاشات من نوع خط التوزيع
- 6
- ثلاثة أزرار من نوع خط التوزيع
10.12 تعيين الأزرار بشاشات سياقية
الوصف
الصفوف الثلاثة من 12 زرًا، يمكن تعيين كل منها بشاشة مخصصة بأنواع عديدة للوظائف بما في ذلك الخلفيات وملفات المصدر والتعيينات المسبقة ومفاتيح المستخدم.
كما يحتوي كل صف على أزرار سهم لأعلى ولأسفل المستخدمة للتبديل بين الصفحات لكل صف.
تتم تسمية زر إضافي إلى يمين أزرار السهم على تلك الصف بـ BUS TYPE (نوع خط التوزيع). ويحتوي على شاشة أعلاه. يبدل الزر ضمن أنواع خطوط التوزيع بالشاشة الواردة أعلاه تعرض لونًا يشير إلى نوع خط توزيع التعيين المحدد حاليًا.
مؤشرات LED ضمن أزرار التعيين هي إما حمراء أو خضراء:
| لون مؤشر LED | الوصف |
| الأحمر | على PGM |
| الأخضر | على PVW |
تعيين لون الإضاءة الخلفية لكل وظيفة (للصف بأكمله):
| الوظيفة | اللون |
| المصدر | الإضاءة الخلفية بالأصفر |
| مفتاح المستخدم | الإضاءة الخلفية بالأرجواني |
| مصدر الخلفية | الإضاءة الخلفية بالأخضر |
| التعيين المسبق | الإضاءة الخلفية بالأبيض |
| الإشارة | الإضاءة الخلفية بالسماوي |
