10.19 Groupe de boutons d’affichage contextuel (EC-200/EC-210 uniquement)

Présentation

Ces boutons ne sont présents que sur les grands contrôleurs (EC-200 et EC-210).

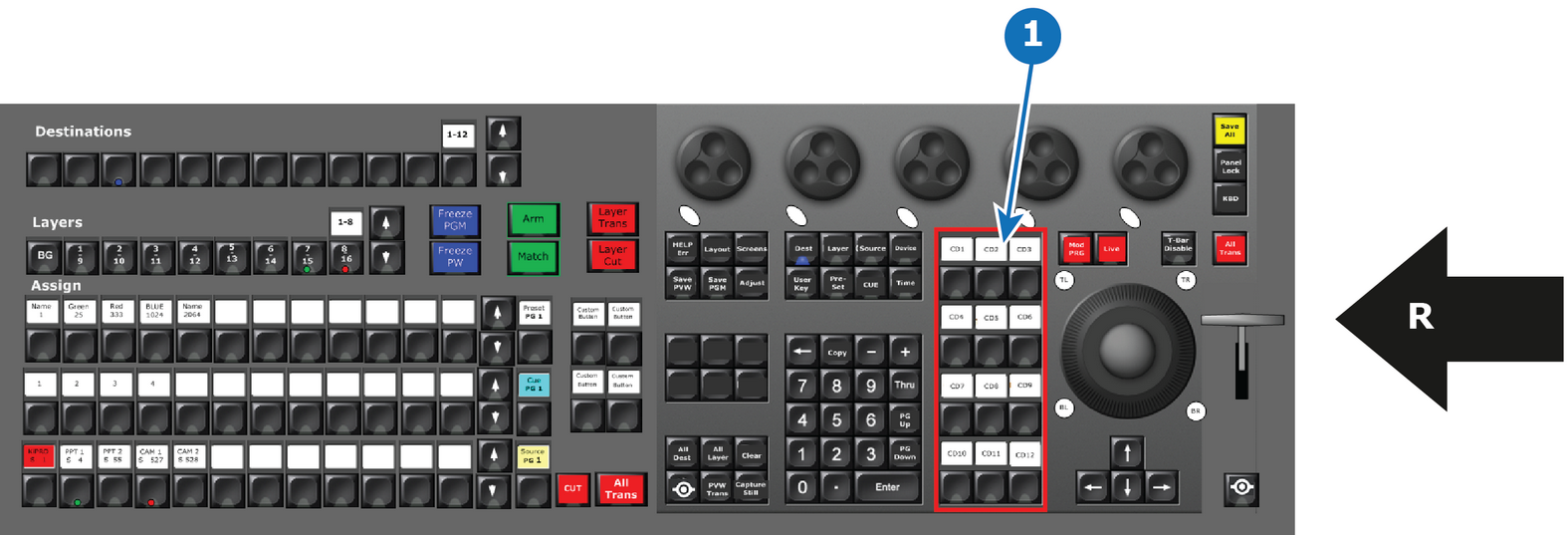

Image 10–25
1
Groupe de boutons d’affichage contextuel
R
Côté droit du contrôleur
Description

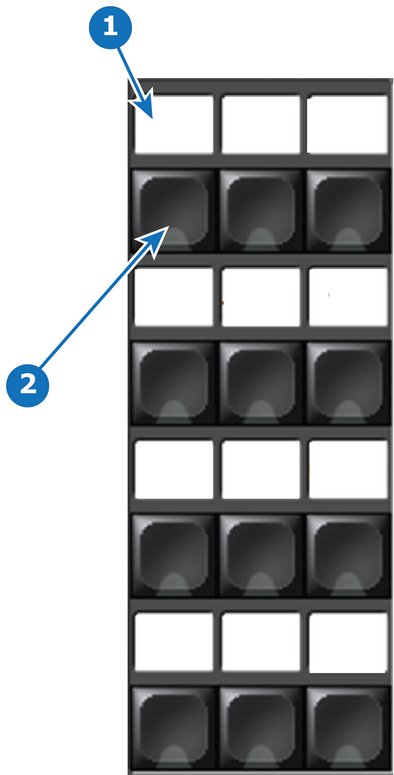

Image 10–26
1
Affichage
2
Bouton

Ces 12 affichages et leurs boutons adjacents permettent d’exécuter des fonctions différentes en fonction des besoins de programmation actuels, ou « fonctions à mappage contextuel », et sont appelés « boutons d’affichage contextuel ».

Le mappage de ces derniers est décrit en détail à la section “Fonctionnement du contrôleur”
