Compte tenu du faible taux de panne de cet appareil, il est extrêmement rare de devoir changer des pièces sur le contrôleur EC-50.
Remarque : Dans le cas improbable où votre contrôleur série EC nécessiterait une réparation, voir la section « Autorisation de retour de matériel (RMA) » de ce manuel avant de renvoyer l’appareil au service après-vente de Barco.
Les seules pièces que l’utilisateur peut être amené à changer lui-même sont la lampe de travail et le fusible d’alimentation. La lampe de travail est une pièce détachée fournie par Barco (voir la liste des pièces détachées ci-dessous). Le fusible n’est pas fourni par Barco.
Vue d’ensemble de l’EC-50
Orientation et composants principaux.
Avant :

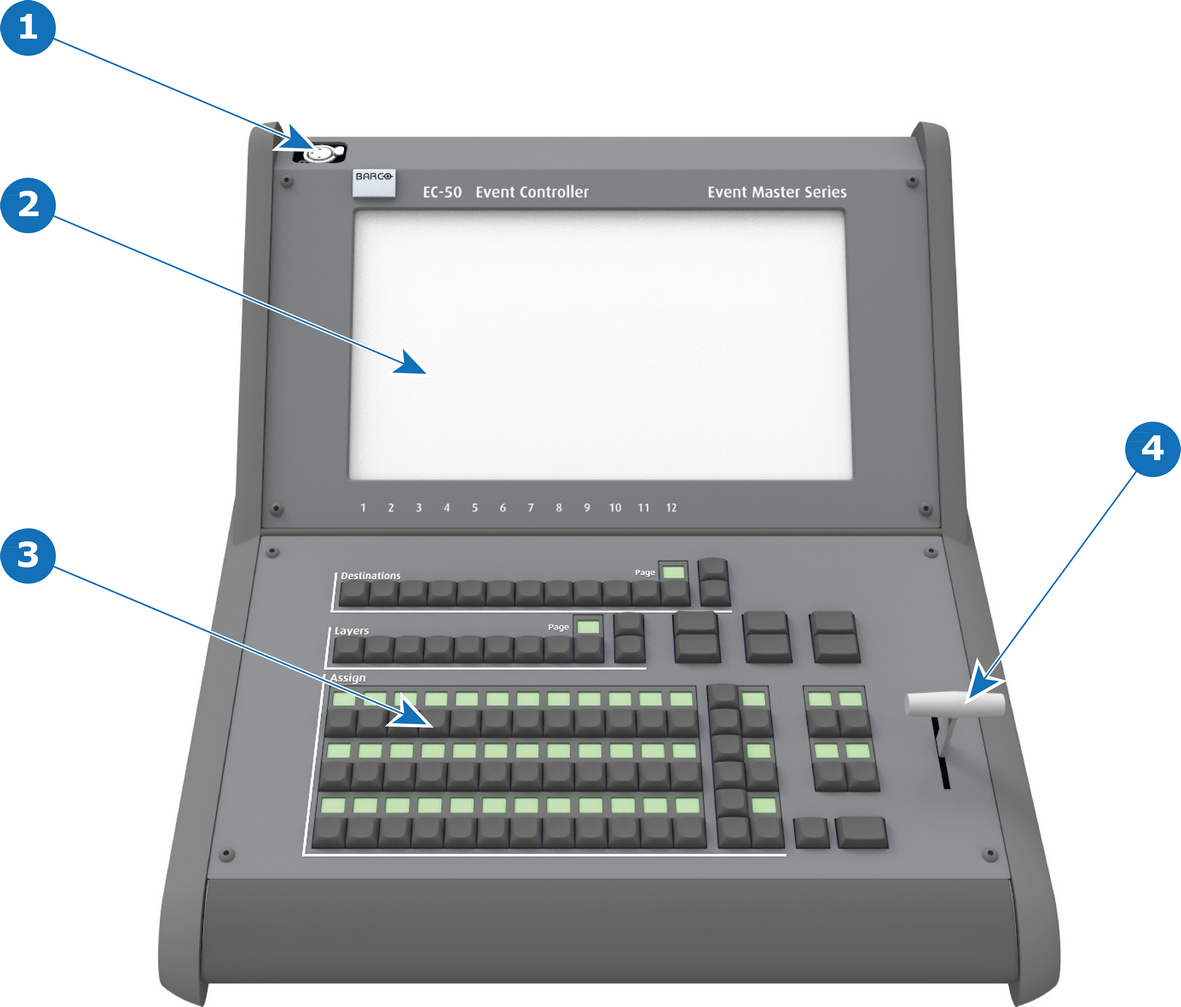

Image 18–1Contrôleur EC-50 (vue de face)
1
Connecteur de lampe de travail
2
Écran tactile
3
Boutons du contrôleur vidéo de présentation
4
Barre en T
Arrière :

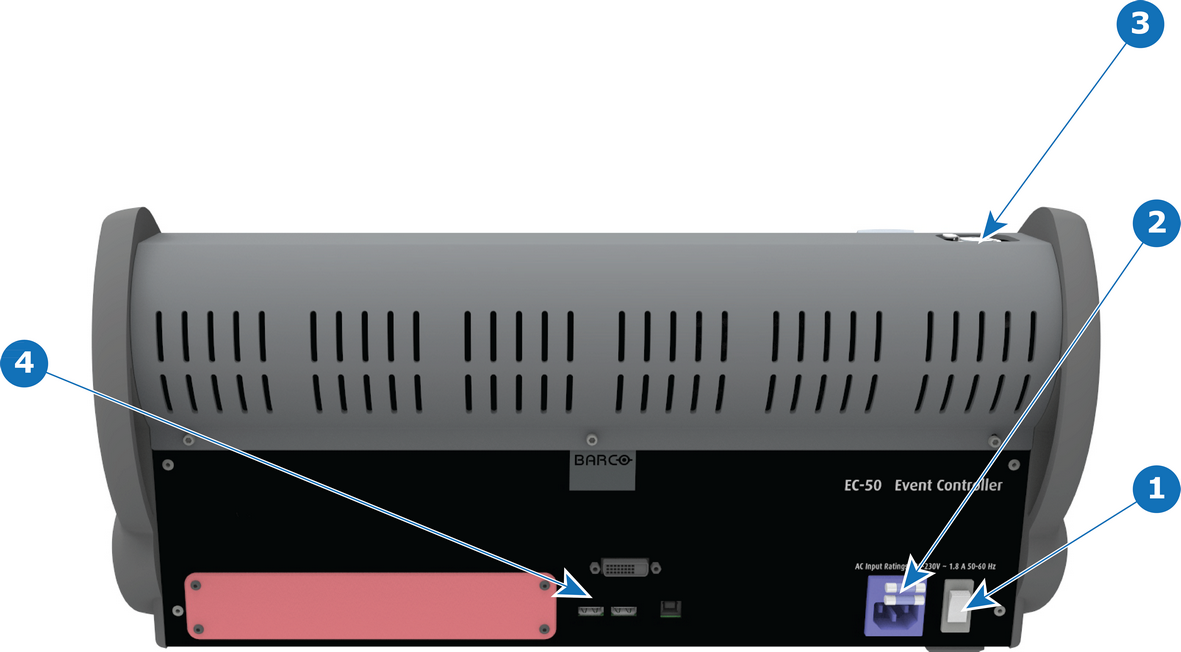

Image 18–2Contrôleur EC-50 (vue arrière)
1
Interrupteur d’alimentation
2
Connecteur d’alimentation + fusible
3
Connecteur de lampe de travail
4
Connecteurs de communication
Liste des pièces détachées de l’EC-50
Description
Commentaires
KIT LAMPE DE BUREAU EC-50
1x lampe de travail (support flexible avec connexion XLR)
Fusible
Spécifications :
Size (Taille)
5x20 mm
Ampérage nominal
5 A
Tension nominale
250 V

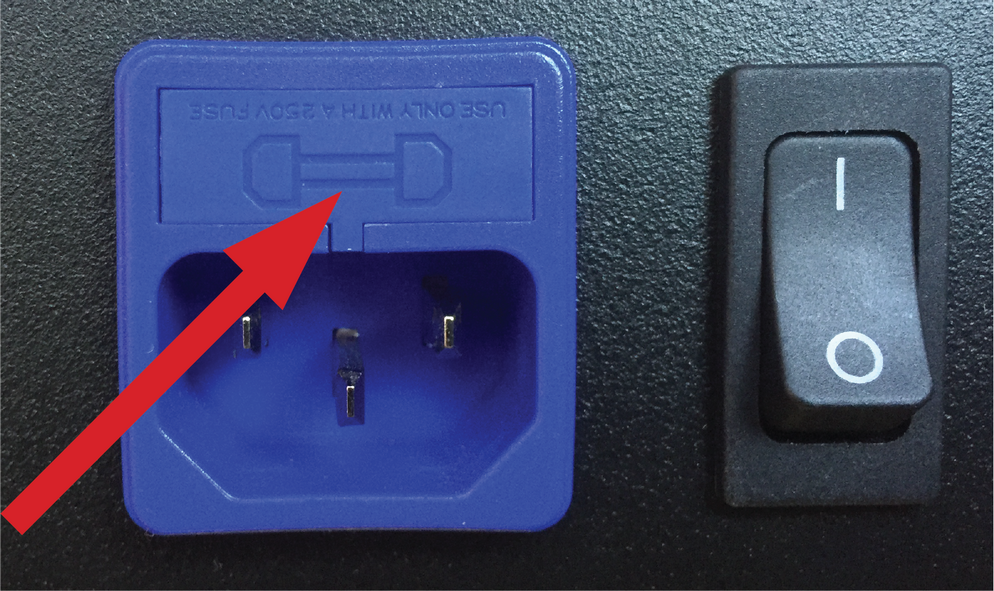

Emplacement :
Le compartiment à fusibles est situé au-dessus du connecteur d’alimentation.
Image 18–3

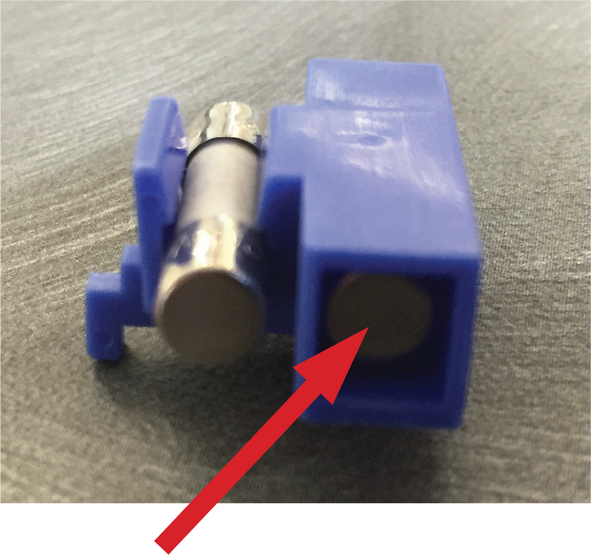

Emplacement du fusible de rechange :
Un fusible de rechange est disponible dans le compartiment à fusibles.
Image 18–4
Remarque : Il est fortement recommandé d’acheter rapidement un nouveau fusible lorsque le fusible de rechange est utilisé.
Comment changer un fusible de l’alimentation électrique :

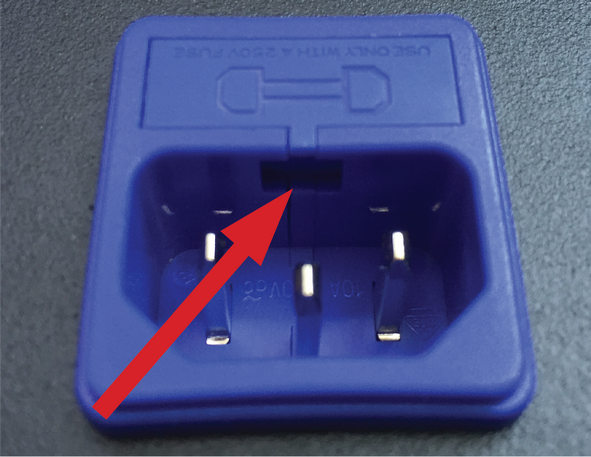

Trouvez l’emplacement ouvert sous le compartiment à fusibles.
Image 18–5

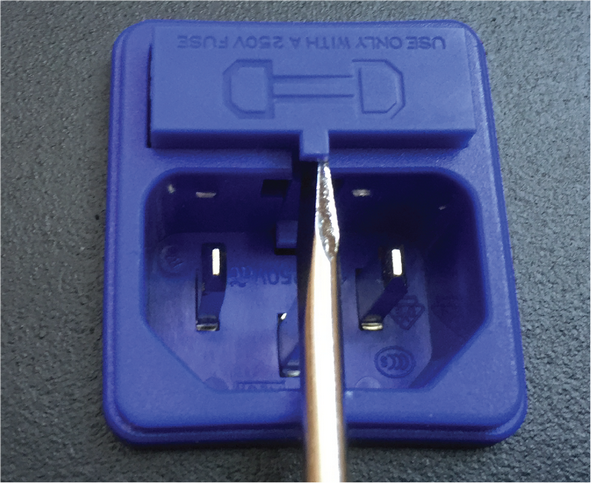

Utilisez un petit tournevis à lame plate pour ouvrir le compartiment à fusibles.
Image 18–6

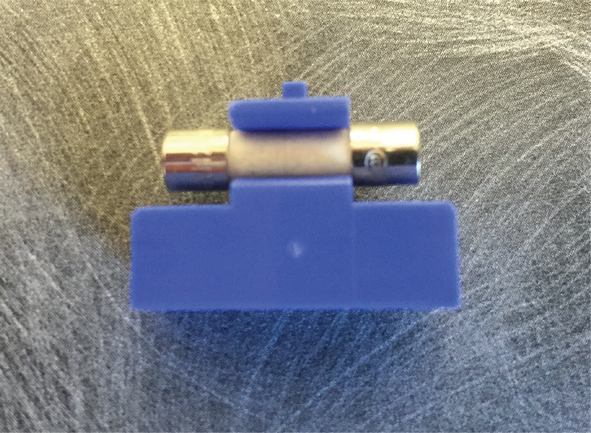

Remplacez le fusible. Le fusible doit être installé dans le porte-fusible comme illustré :
