15.12 Carte de panneau avant

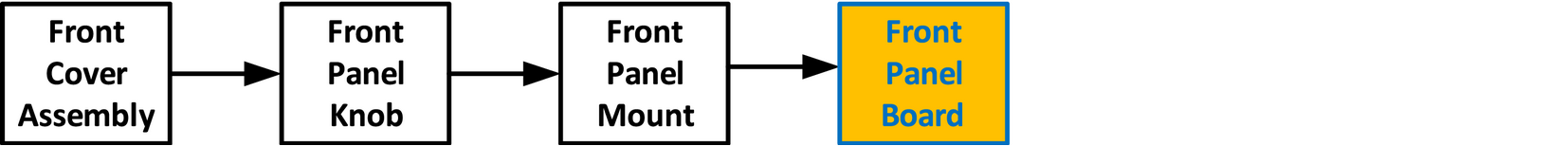

Organigramme
Image 15–24
Pièces concernées
Carte de panneau avant
Outils nécessaires

1x tournevis cruciforme n°2

Comment retirer la carte de panneau avant

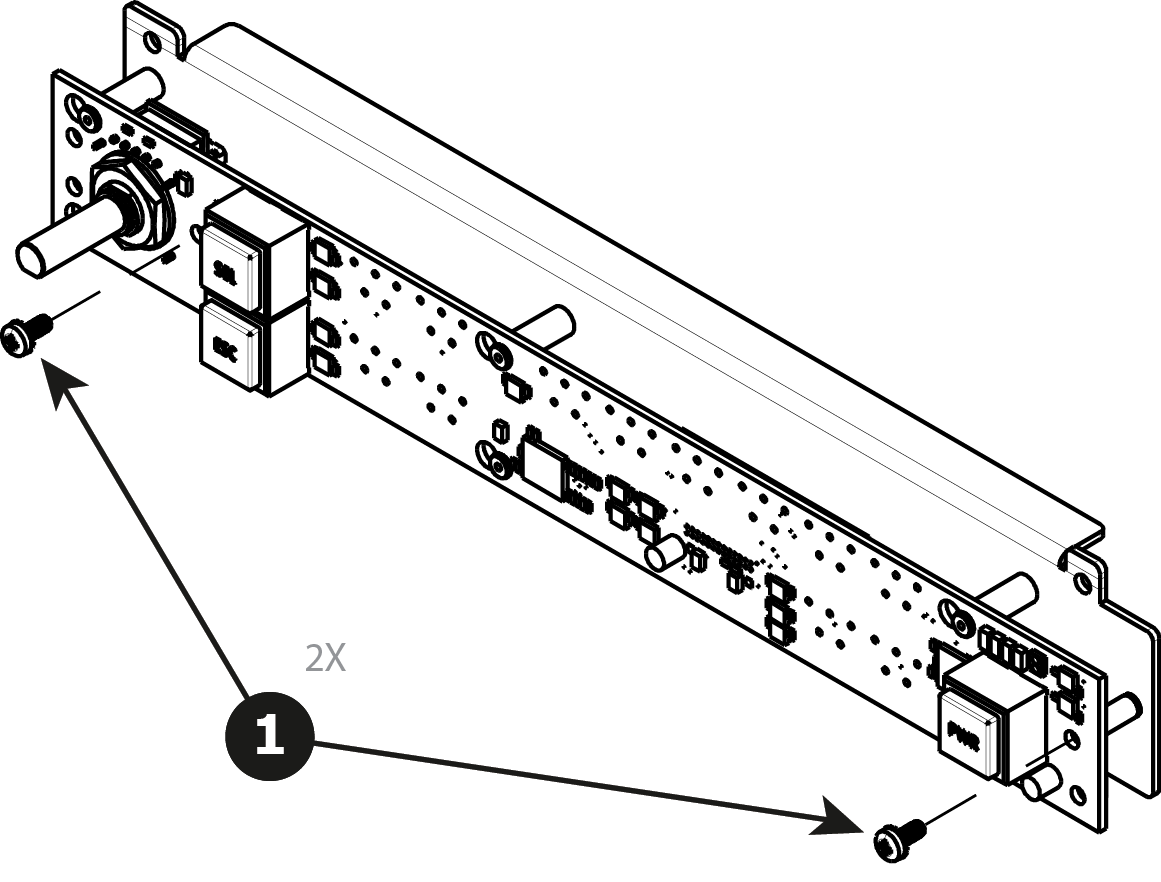

  1. Retirez les deux vis (4-40X.25) qui fixent le PCB au support avant.

    Image 15–25

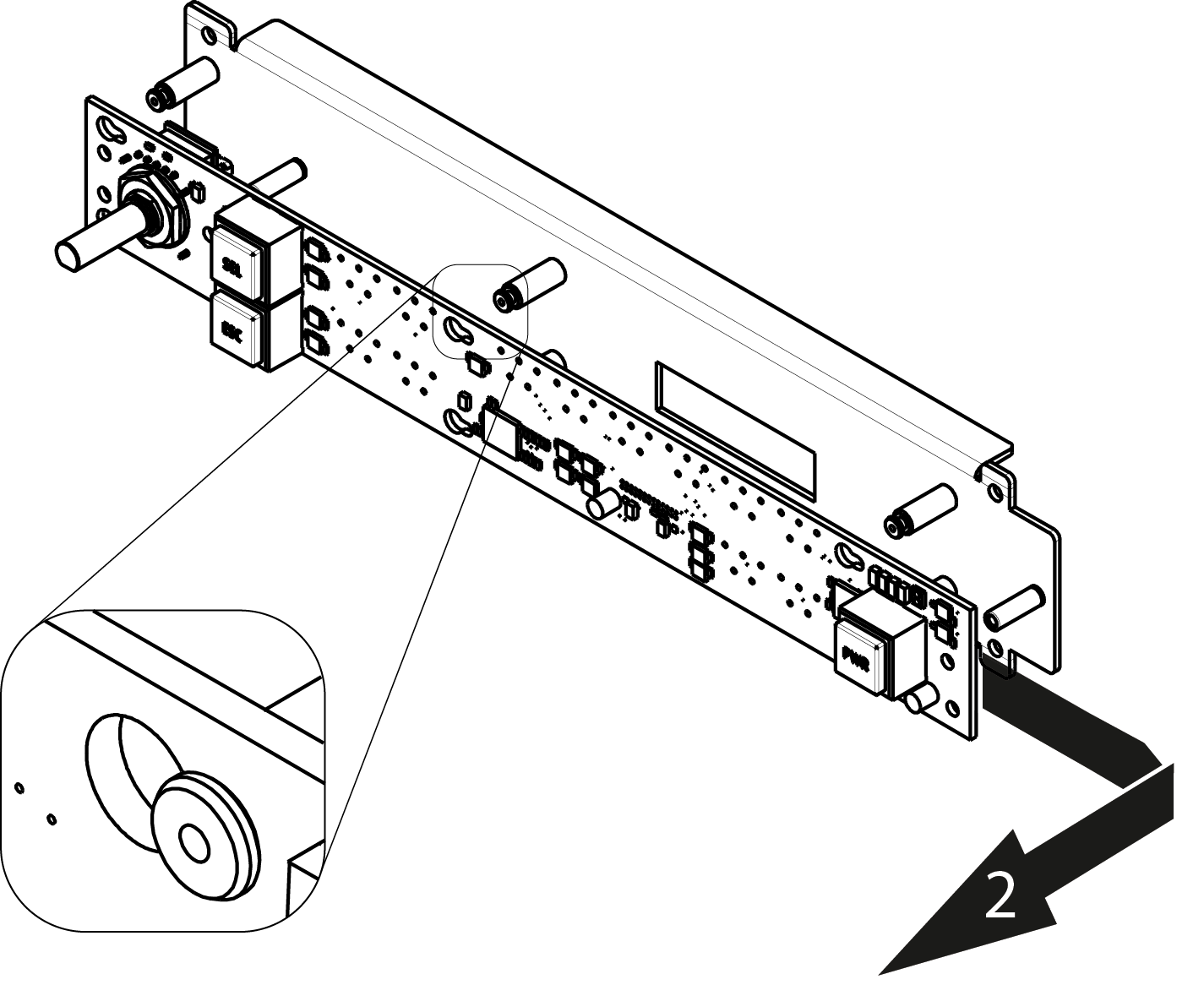

  2. Déplacez le PCB vers la droite, puis vers l’extérieur pour le dégager de son support.

    Image 15–26
Comment installer la carte du panneau avant

Pour installer la carte du panneau avant, suivez la même procédure dans l’ordre inverse.
