16.7 Alimentation

Organigramme
Image 16–8 Alimentation électrique
Présentation

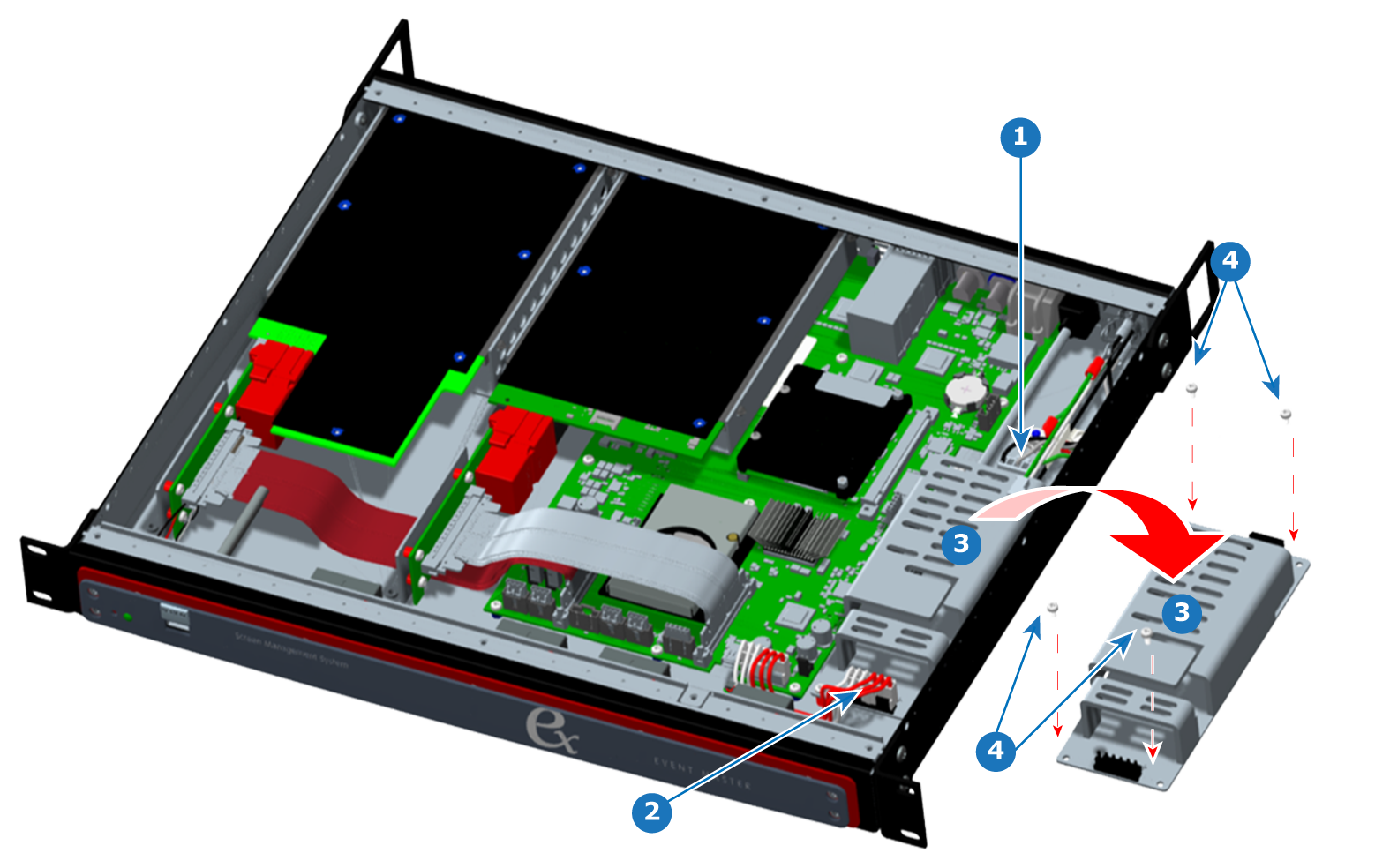

Image 16–9 Retrait du bloc d’alimentation
1
Ensemble de câbles d’entrée CA
2
Ensemble de câbles d’alimentation CC
3
Alimentation
4
Vis SEMS 4-40 x25
Pièces concernées
Bloc d’alimentation 132 W, 12 V
Ensemble de câbles d’alimentation CC
Ensemble de câbles d’entrée CA
Vis SEMS 4-40 x25 (x4)
Outils nécessaires
Comment retirer le bloc d’alimentation
  1. Retirez le couvercle supérieur.
  2. Débranchez le câble d’alimentation CC de l’arrière du bloc d’alimentation.
  3. Débranchez le câble d’entrée CA de l’avant du bloc d’alimentation.
  4. Retirez les quatre vis SEMS 4-40 x25 qui fixent le bloc d’alimentation au châssis.
  5. Retirez le bloc d’alimentation du châssis.
Comment installer le bloc d’alimentation

Pour installer le bloc d’alimentation dans le châssis de l’EX, suivez les étapes de la procédure de retrait dans l’ordre inverse.

Remarque : Vérifiez que les trois butoirs en caoutchouc se trouvent sous le bloc d’alimentation avant d’installer ce dernier dans le châssis. Voir Image 16–10.

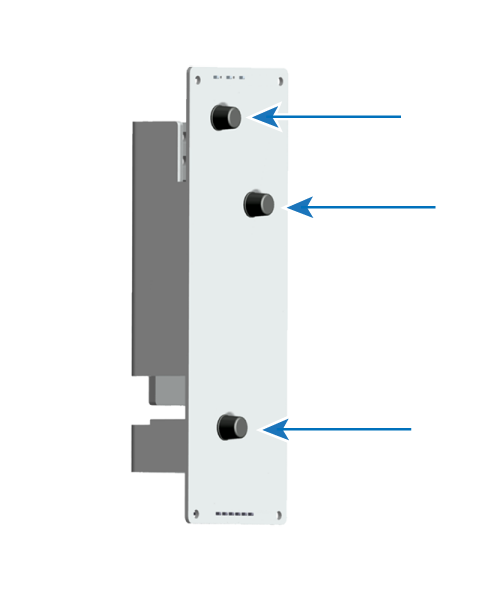

Image 16–10 Butoirs du bloc d’alimentation
