10.7 Aperçu de la face arrière de l’EC-200/EC-210
Présentation

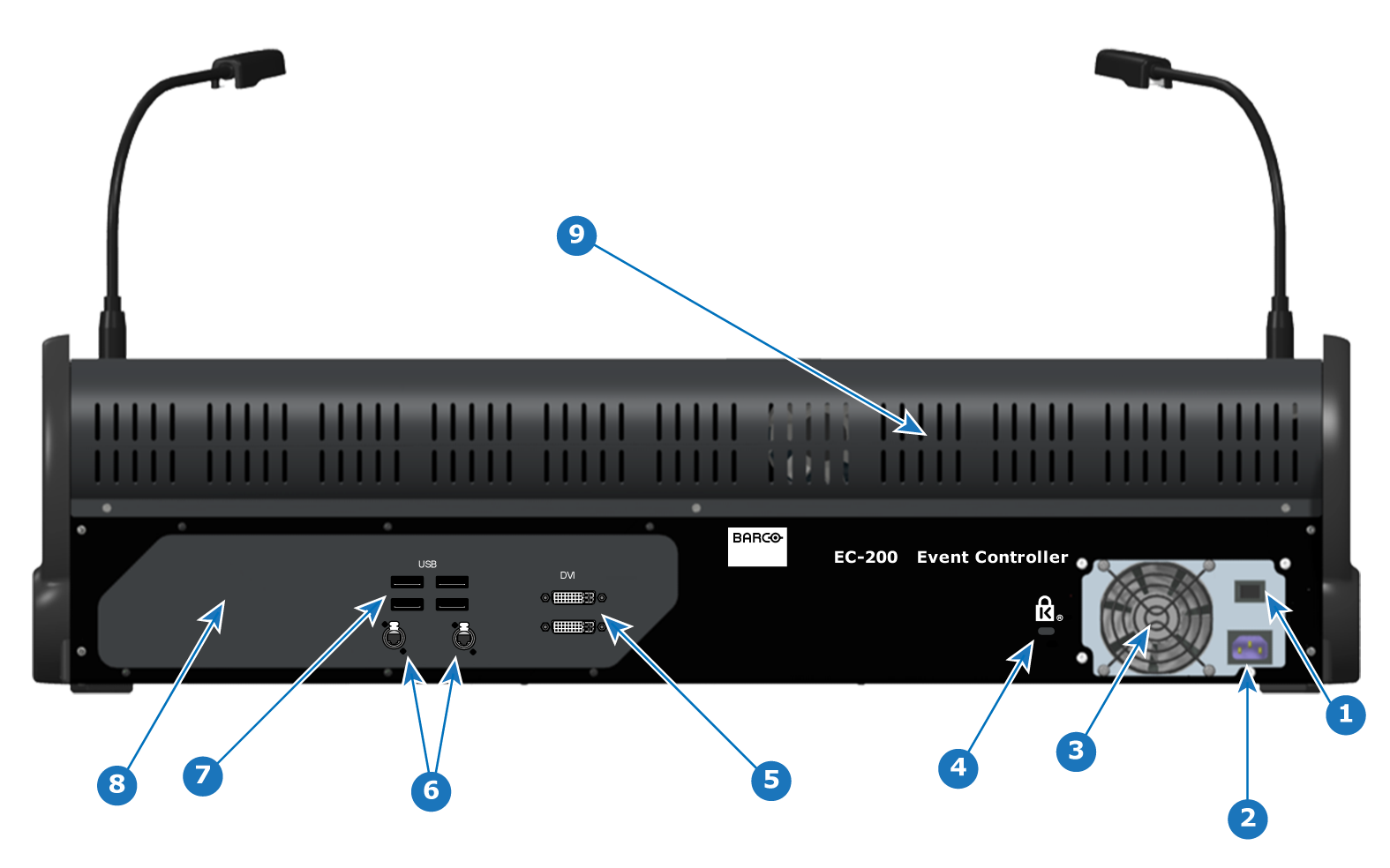

Image 10–7 Aperçu de la face arrière de l’EC-200- 1
- Interrupteur d’alimentation
- 2
- Prise de courant
- 3
- Sortie de ventilateur du bloc d’alimentation, à ne pas bloquer
- 4
- Point de fixation Kensington Lock
- 5
- 2x connecteurs de sortie DVI pour un signal DVI HD standard
- 6
- 2x connecteurs réseau Ethernet RJ45
- 7
- 4x connecteurs USB A pour les périphériques USB, tels que la souris et le clavier
- 8
- Plaque E/S arrière
- 9
- Voyant d’effets rouge (situé derrière les trous d’aération arrière)
Vue d’ensemble de l’EC-210

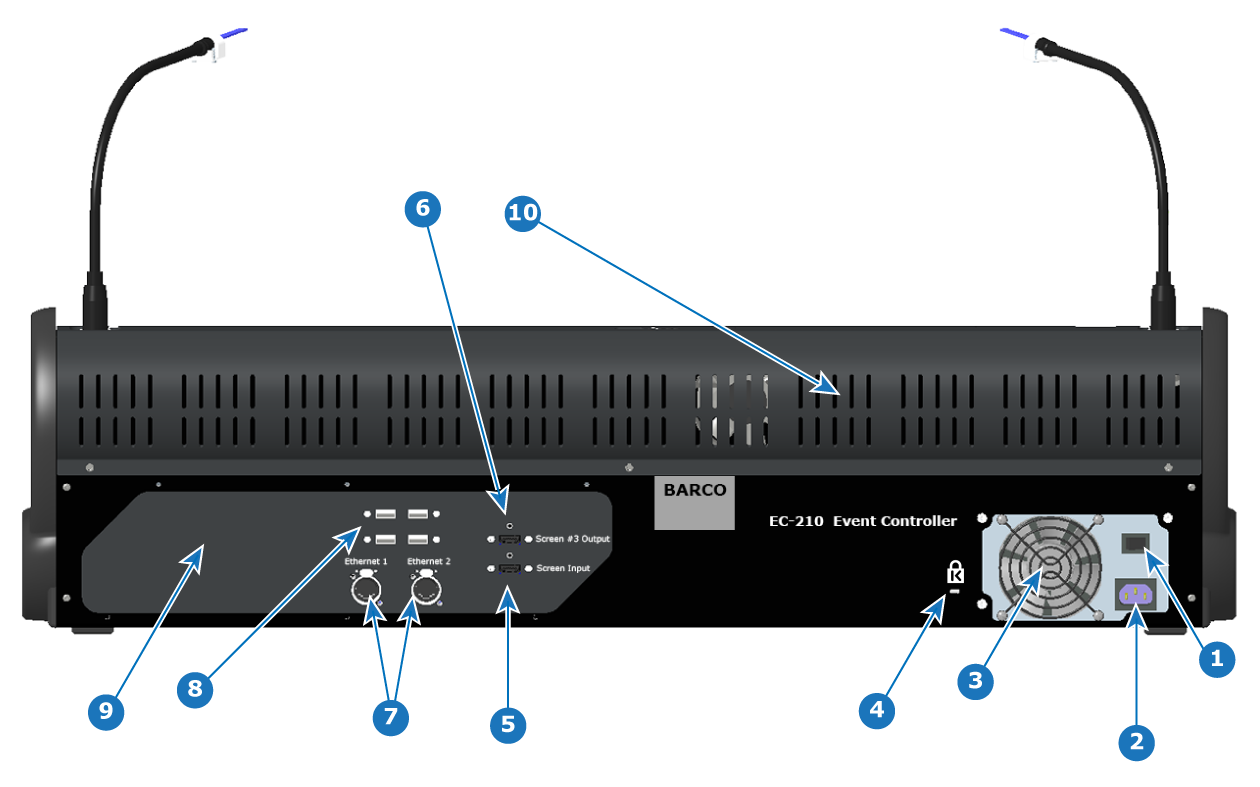

Image 10–8 Aperçu de la face arrière de l’EC-210- 1
- Interrupteur d’alimentation
- 2
- Prise de courant
- 3
- Sortie de ventilateur du bloc d’alimentation, à ne pas bloquer
- 4
- Point de fixation Kensington Lock
- 5
- Connecteur d’entrée HDMI
- 6
- Connecteur de sortie HDMI
- 7
- 2x connecteurs réseau Ethernet RJ45
- 8
- 4x connecteurs USB A pour les périphériques USB, tels que la souris et le clavier
- 9
- Plaque E/S arrière
- 10
- Voyant d’effets rouge (situé derrière les trous d’aération arrière)
