Généralités
La carte d’entrée HDMI/DisplayPort dispose de deux connecteurs HDMI à 19 broches pouvant prendre en charge un signal vidéo HDMI, et de deux connecteurs DisplayPort à 20 broches prenant en charge un signal vidéo DisplayPort.

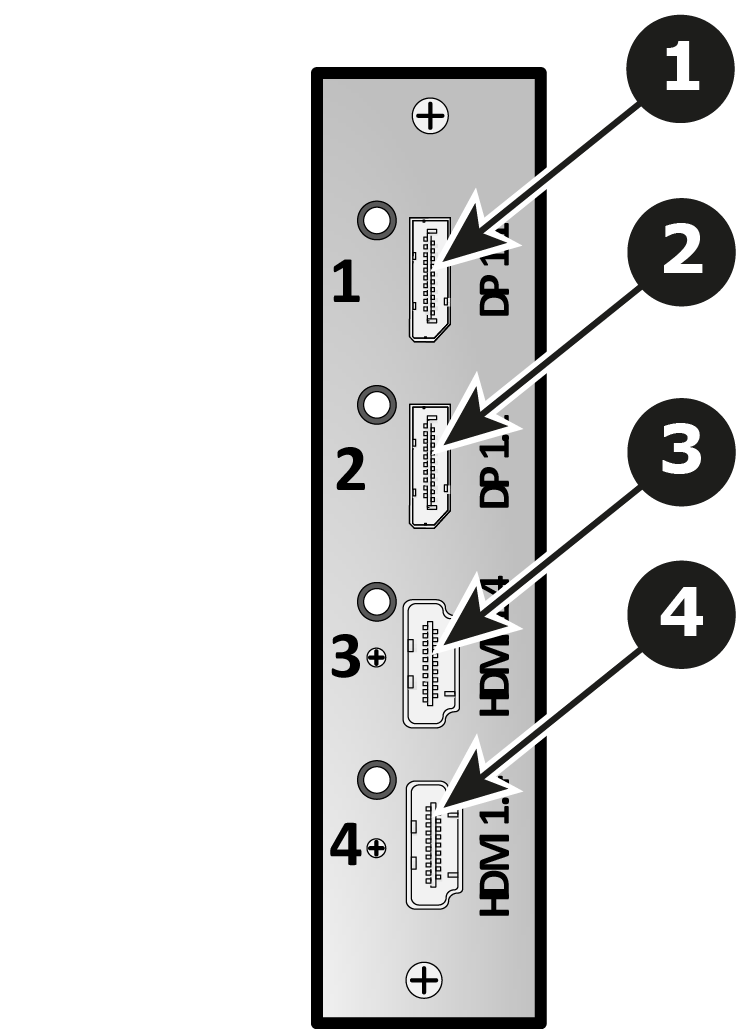

La figure ci-dessous représente les connecteurs du panneau arrière de la carte d’entrée HDMI/DisplayPort :
| 1 | Connecteur DisplayPort - DisplayPort 1 avec une DEL qui s’allume en vert lorsqu’une synchronisation valide a été détectée. |
| 2 | Connecteur DisplayPort - DisplayPort 2 avec une DEL qui s’allume en vert lorsqu’une synchronisation valide a été détectée. |
| 3 | Connecteur HDMI - HDMI 1 avec une DEL qui s’allume en vert lorsqu’une synchronisation valide a été détectée. |
| 4 | Connecteur HDMI - HDMI 2 avec une DEL qui s’allume en vert lorsqu’une synchronisation valide a été détectée. |
