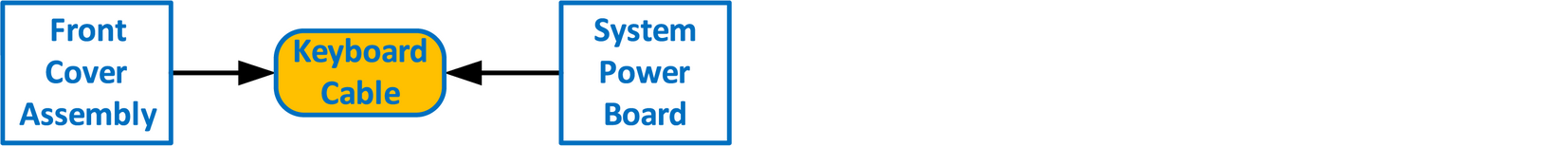

Organigramme

Remarque : La limande du clavier relie la carte de panneau avant à la carte d’alimentation du système. Cette procédure explique comment déconnecter le câble des deux côtés.

Pièces concernées

Outils nécessaires

• 1x tournevis cruciforme n°2
• Tournevis hexagonal

Comment retirer le câble du clavier

1. Suivez les étapes détaillées dans d’autres procédures pour retirer l’ensemble de couvercle avant, les supports avant, le filtre EMI*, le plateau de ventilation 3RU et le plateau de ventilation 1RU. Assurez-vous que le câble du clavier est déconnecté de la carte du panneau avant.



   Remarque : Le filtre EMI n’est plus utile et peut être retiré. Si le filtre EMI est laissé en place, il doit être entretenu. Voir “Actions de maintenance de l’E2”.
2. Retirez le bloc d’alimentation de l’appareil.
3. Retournez l’appareil et suivez les étapes détaillées dans d’autres procédures pour retirer le panneau inférieur et le module CPU de la carte d’alimentation du système.
4. Retirez les câbles USB, VFD, 3RU et 1RU qui sont connectés à la carte d’alimentation du système.
5. Retirez les vis qui fixent la carte d’alimentation système aux espaceurs.
6. Soulevez la carte d’alimentation du système des espaceurs et retournez-la, mais ne l’étendez pas trop.

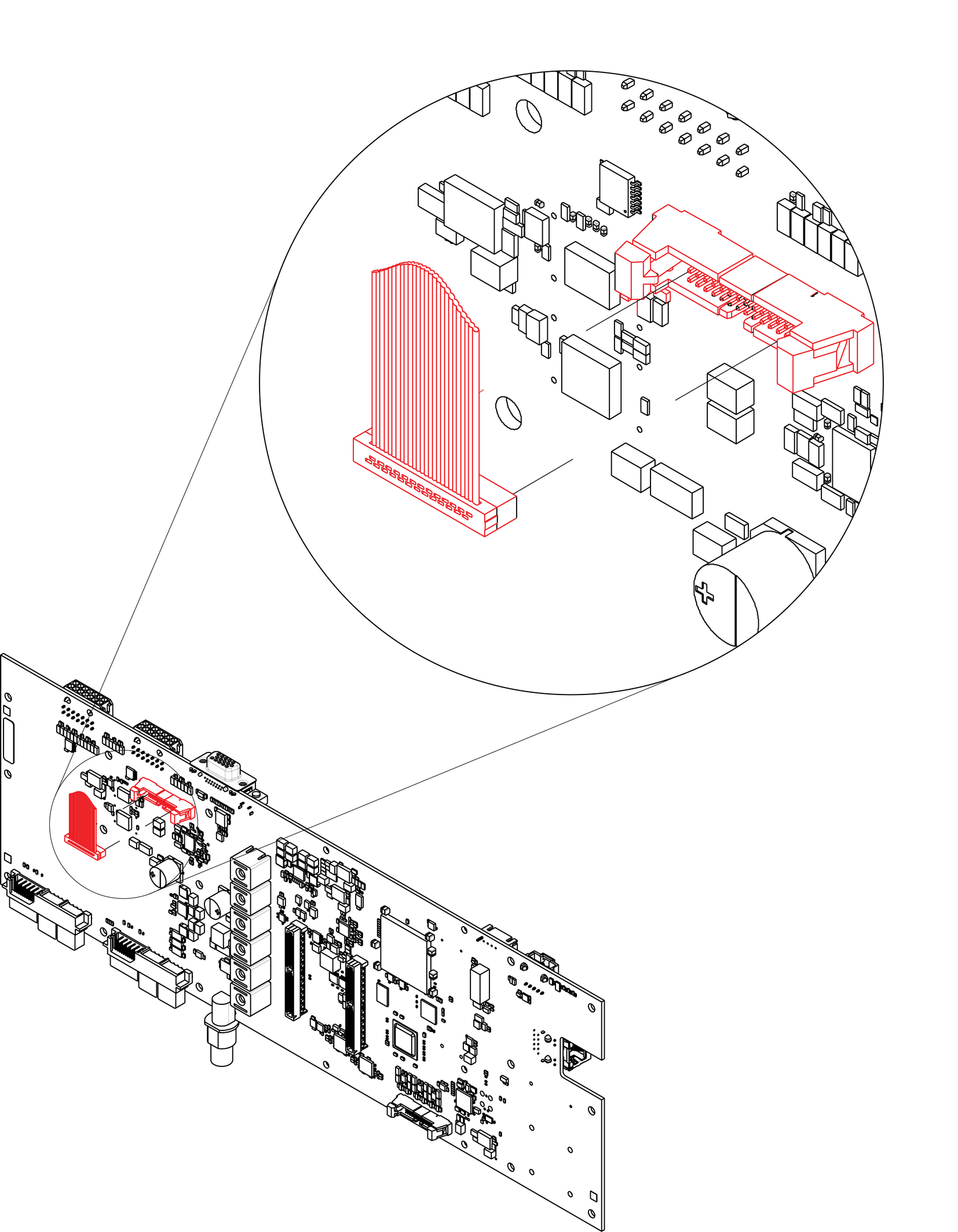

7. Localisez le connecteur du clavier et poussez les loquets vers l’extérieur pour dégager le câble.





   Remarque : Seule la carte de système Gen 1 est représentée, mais cette connexion est la même sur la carte de système Gen 2.
8. Retirez soigneusement le câble de l’appareil.

Comment installer le câble du clavier

Pour installer le câble du clavier, suivez la même procédure dans l’ordre inverse.

Remarque : Le connecteur est muni d’une clé qui empêche l’insertion incorrecte du câble.
