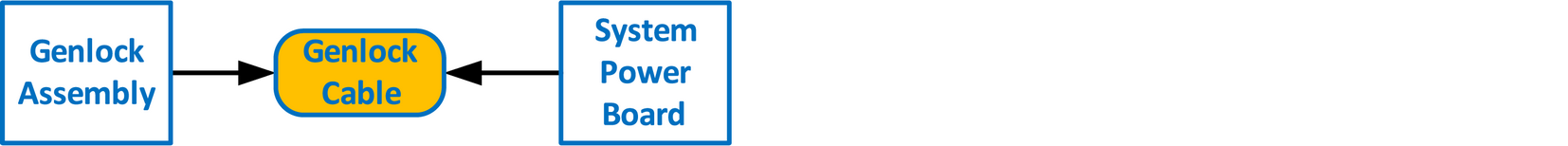

Organigramme

Remarque : La limande de Genlock relie l’ensemble Genlock à la carte d’alimentation du système. Cette procédure explique comment déconnecter le câble des deux côtés.

Remarque : Veillez à ce que les loquets soient bien enclenchés pour éviter que le câble ne se détache.

Pièces concernées

Outils nécessaires

• 1x tournevis cruciforme n°2
• Tournevis hexagonal

Comment retirer le câble de Genlock

1. Retirez l’ensemble Genlock et débranchez le câble de Genlock de la carte. Suivez les instructions de la section précédente.
2. Retournez l’appareil et suivez les étapes détaillées dans d’autres procédures pour retirer le panneau inférieur et le module CPU de la carte d’alimentation du système.
3. Retirez les câbles USB, VFD, 3RU et 1RU qui sont connectés à la carte d’alimentation du système.
4. Retirez les vis qui fixent la carte d’alimentation système aux espaceurs.
5. Soulevez la carte d’alimentation du système des espaceurs et retournez-la, mais ne l’étendez pas trop.

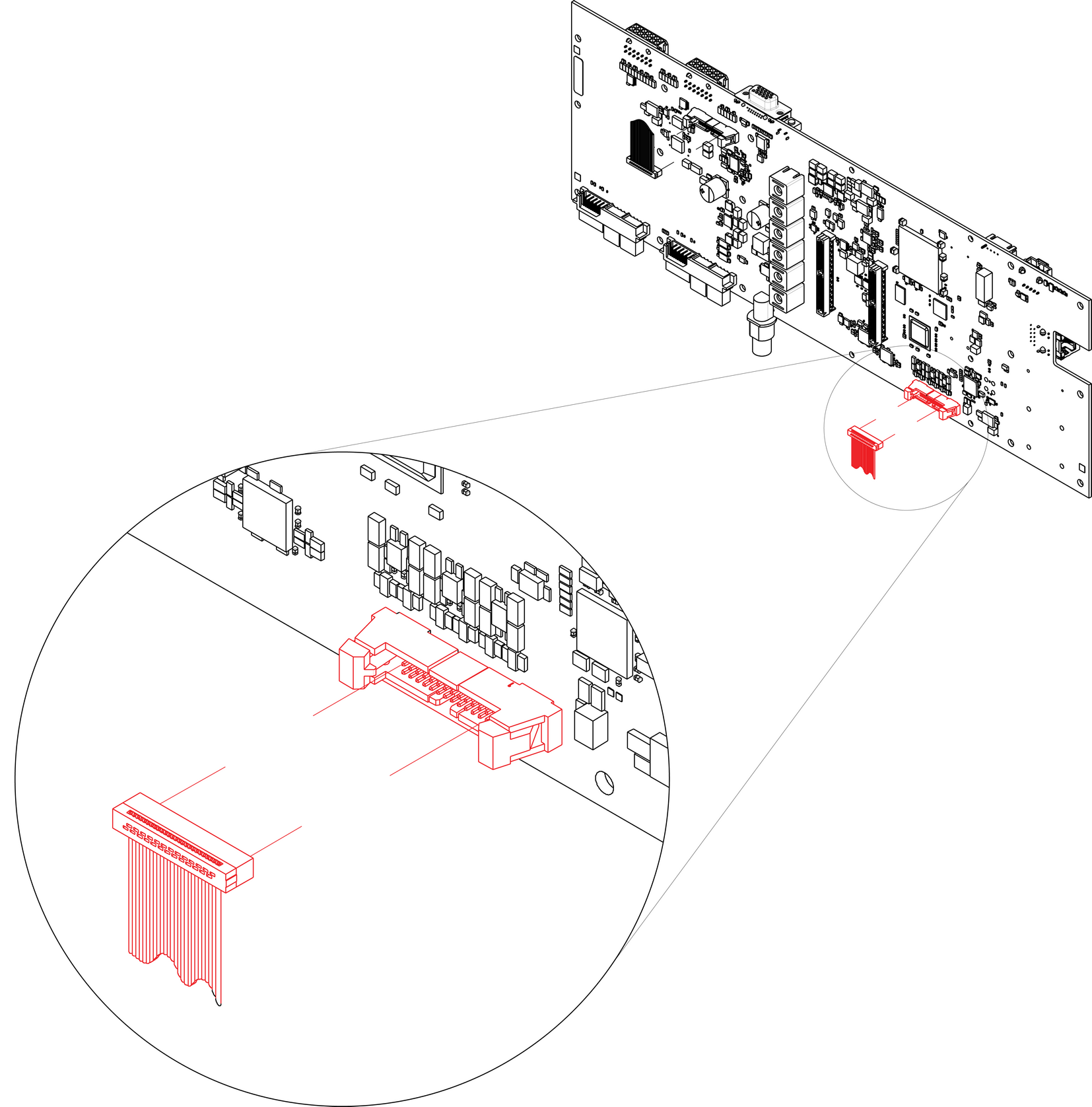

6. Débranchez le côté du câble de Genlock qui est branché sur la carte d’alimentation du système.





   Remarque : Seule la carte de système Gen 1 est représentée, mais cette connexion est la même sur la carte de système Gen 2.
7. Retirez le câble de l’appareil.

Comment installer le câble de Genlock

Pour installer le câble de Genlock, suivez la même procédure dans l’ordre inverse.

Remarque : Le connecteur est muni d’une clé qui empêche l’insertion incorrecte du câble.

Remarque : Veillez à ce que les loquets soient bien enclenchés pour éviter que le câble ne se détache.
