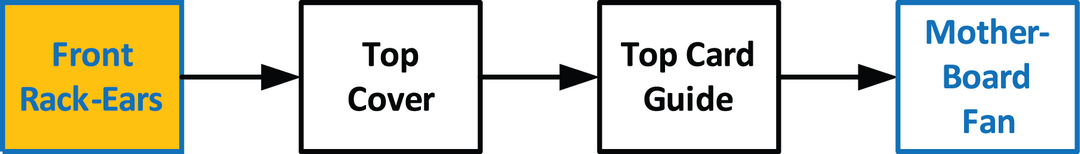

Organigramme

Pièces concernées

Outils nécessaires

1x tournevis cruciforme n°2

Comment retirer les équerres de rack latérales

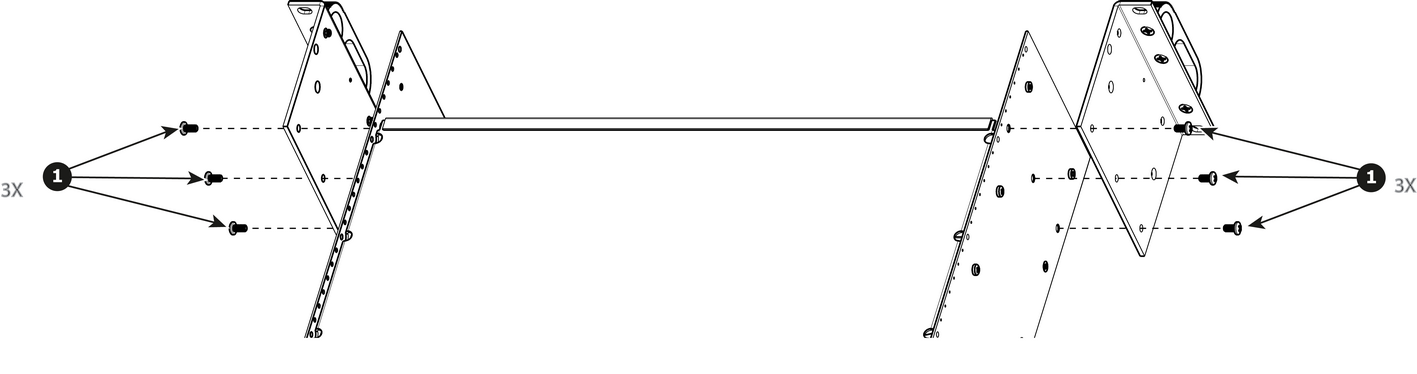

1. Desserrez et retirez les six vis à tête cylindrique bombée (trois de chaque côté) qui fixent les équerres de rack aux côtés du châssis.



2. Retirez les équerres de rack du châssis.



   Remarque : Si la face avant et les supports avant n’ont pas été retirés avant cette étape, la totalité de ces éléments sera automatiquement détachée du châssis lorsque vous retirerez les équerres de rack avant. Les supports avant sont fixés sur les équerres de rack avant, et non sur le châssis.

Comment installer les équerres de rack latérales

Pour installer les équerres de rack latérales, suivez la même procédure dans l’ordre inverse.
