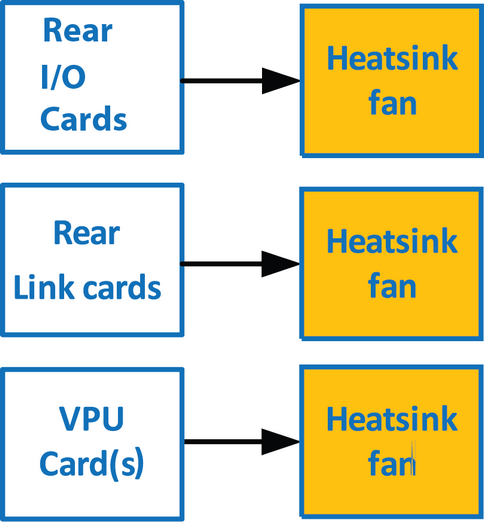

Organigramme

Présentation

Pièces concernées

Outils nécessaires

• 1x tournevis cruciforme n°2.
• Petite pince à bec fin.

Comment retirer le ventilateur de dissipateur thermique des cartes d’E/S, de VPU et de liaison à l’arrière

1. Après avoir retiré la carte du châssis, débranchez le fil d’alimentation du ventilateur de dissipateur thermique du connecteur de PCB (circuit imprimé).
2. Localisez les deux broches situées dans les coins opposés du dissipateur thermique et fixez le ventilateur sur la carte.
3. Retournez la carte et, à l’aide d’une petite pince à bec fin et en rapprochant les deux côtés de la broche, faites-la passer dans le trou.
4. Une fois que les deux broches sont passées dans les trous, vous pouvez retirer le dissipateur thermique de la carte.

Comment installer le ventilateur de dissipateur thermique des cartes d’E/S, de VPU et de liaison à l’arrière

1. Sortez de l’emballage le dissipateur thermique avec ventilateur.
2. Retirez le couvercle en plastique du dessous du ventilateur afin d’exposer le matériau adhésif.
3. Alignez les trous de la carte sur les broches du dissipateur thermique.
4. Appuyez fermement le dissipateur thermique contre les appareils ci-dessous.
5. Branchez le fil d’alimentation du ventilateur de dissipateur thermique sur le connecteur de PCB.
