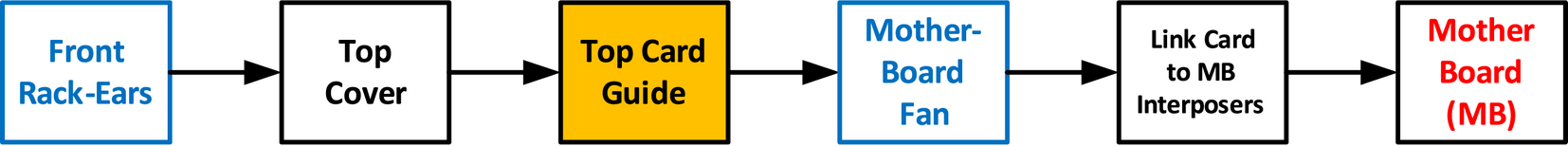

Organigramme

Outils nécessaires

1x tournevis cruciforme n°2

Comment retirer le guide-carte supérieur

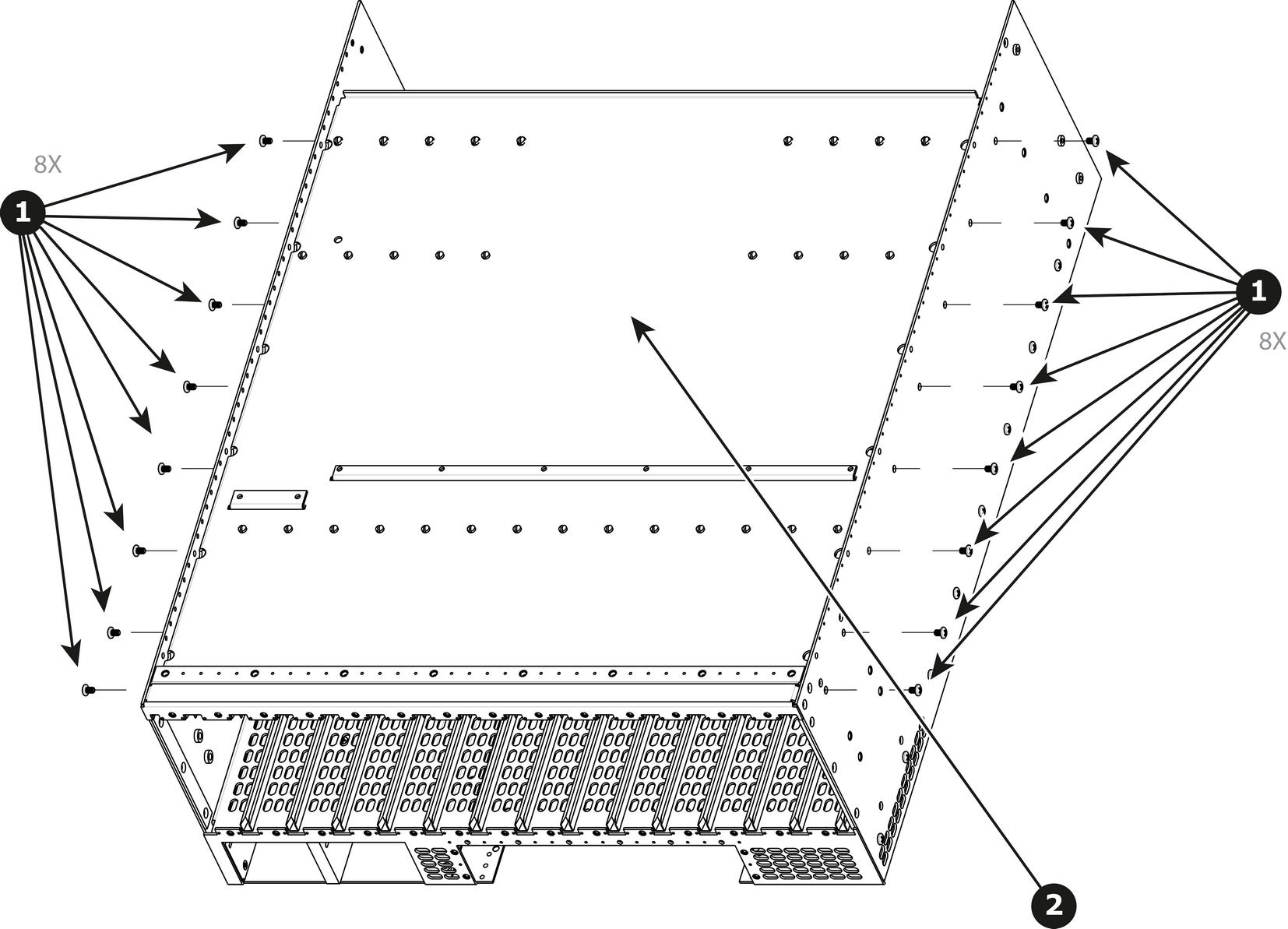

1. Retirez les 18 vis des deux côtés (8 de chaque côté, 6-32x0,25) qui se trouvent sur le dessous de l’appareil.

2. Retirez doucement le couvercle du guide-carte de l’E2.



Comment installer le guide-carte supérieur

Pour installer le guide-carte supérieur, suivez la même procédure dans l’ordre inverse.

Remarque : Lors de l’installation du guide, veillez à ce que deux cartes à l’arrière et deux cartes à l’avant (VPU) soient installées à l’arrière avant de serrer les vis.

Remarque : Appliquez du frein-filet Loctite 242 sur les vis avant l’installation.
