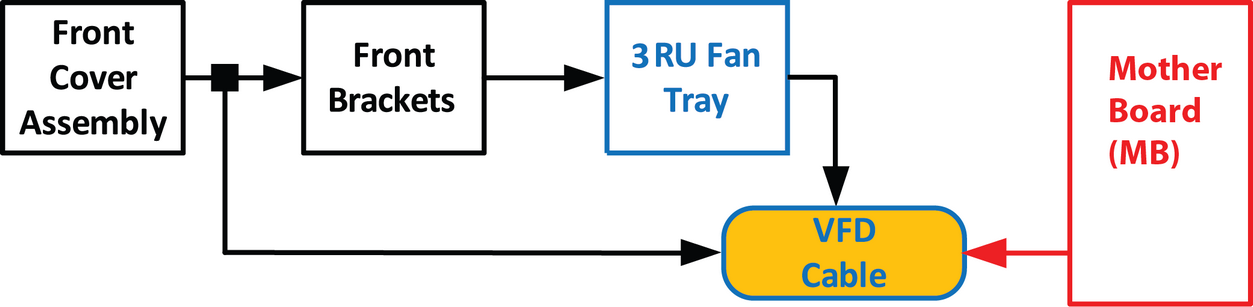

Organigramme

Remarque : La limande du VFD relie l’ensemble de VFD (face avant) à la carte mère.

Remarque : L’une des extrémités de la limande du VFD est fixée entre la carte mère et son support. Le retrait de ce câble nécessite de séparer ces parties.

Pièces concernées

Outils nécessaires

• 1x tournevis cruciforme n°2
• Tournevis hexagonal

Comment retirer le câble de VFD

1. Retirez l’ensemble de panneau avant et tirez-le pour exposer les câbles qui se trouvent derrière (voir la procédure correspondante).

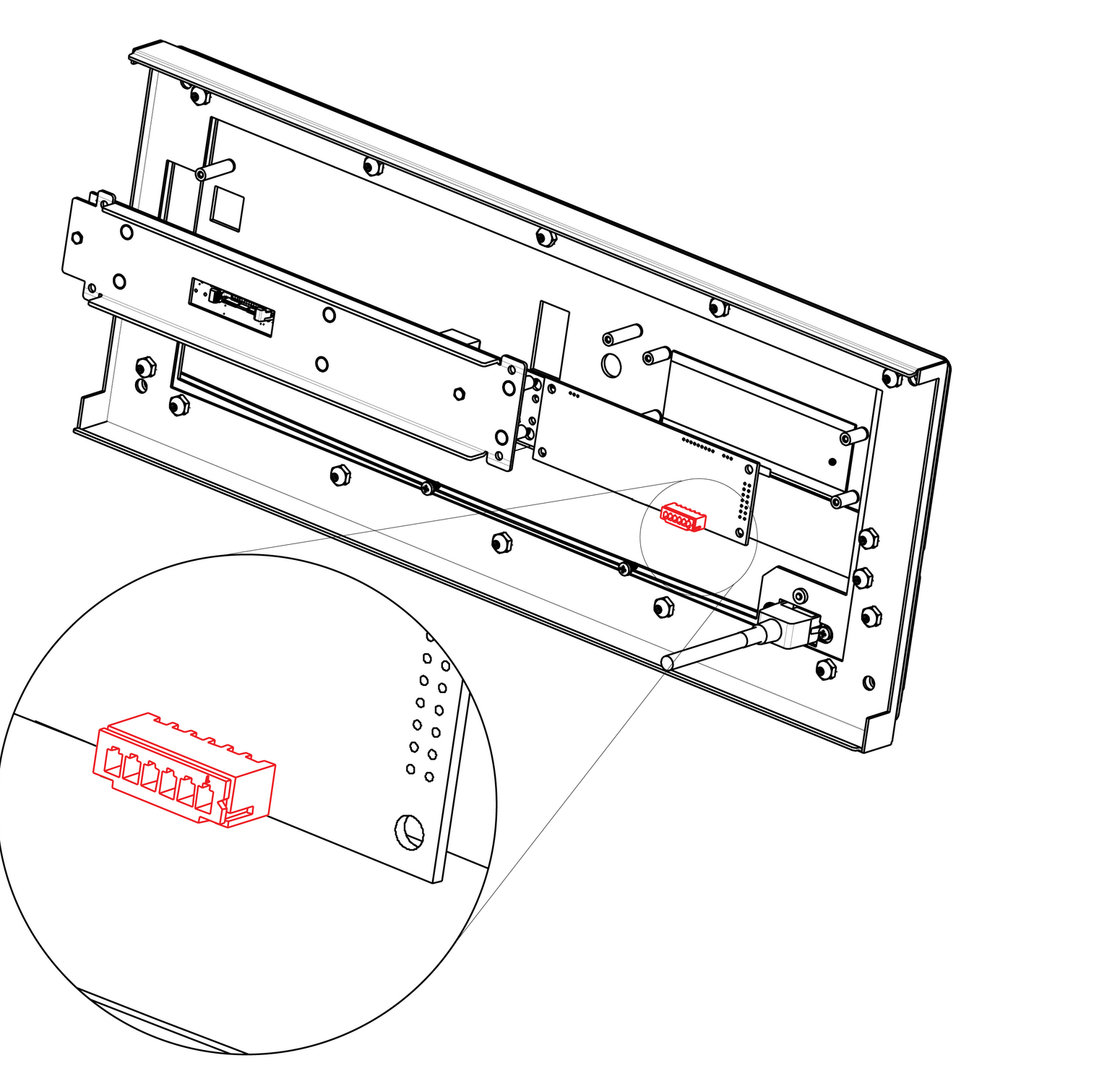

2. Poussez vers l’extérieur les loquets latéraux du connecteur de VFD pour dégager le câble de VFD.



3. Retirez le support avant et le plateau de ventilation 3RU afin d’accéder à l’intérieur de l’appareil (voir les procédures correspondantes).

4. Poussez doucement le câble à travers l’œillet situé dans le plateau de ventilation 3RU.





   Remarque : À partir de cette étape, seule l’autre extrémité du câble de VFD reste connectée à la carte mère. Malheureusement, il est nécessaire de retirer la carte mère de son support pour la débrancher (voir “Vue d’ensemble du processus”).

5. Retirez les pièces suivantes pour accéder à la carte mère :

   • Cartes arrière (VPU, liaison, E/S)
   • Module CPU.
   • Interposeur de la carte de liaison.


   Remarque : Reportez-vous aux procédures correspondantes pour retirer ces pièces. Le retrait de ces pièces nécessite le retrait d’un grand nombre de pièces de l’appareil (alimentation, interposeur d’alimentation, guide du bloc d’alimentation, plaque de support latérale...).


   Remarque : Il n’est pas nécessaire de retirer la mémoire à semi-conducteurs, la batterie du système et les autres câbles pour accéder aux vis de fixation de la carte mère.

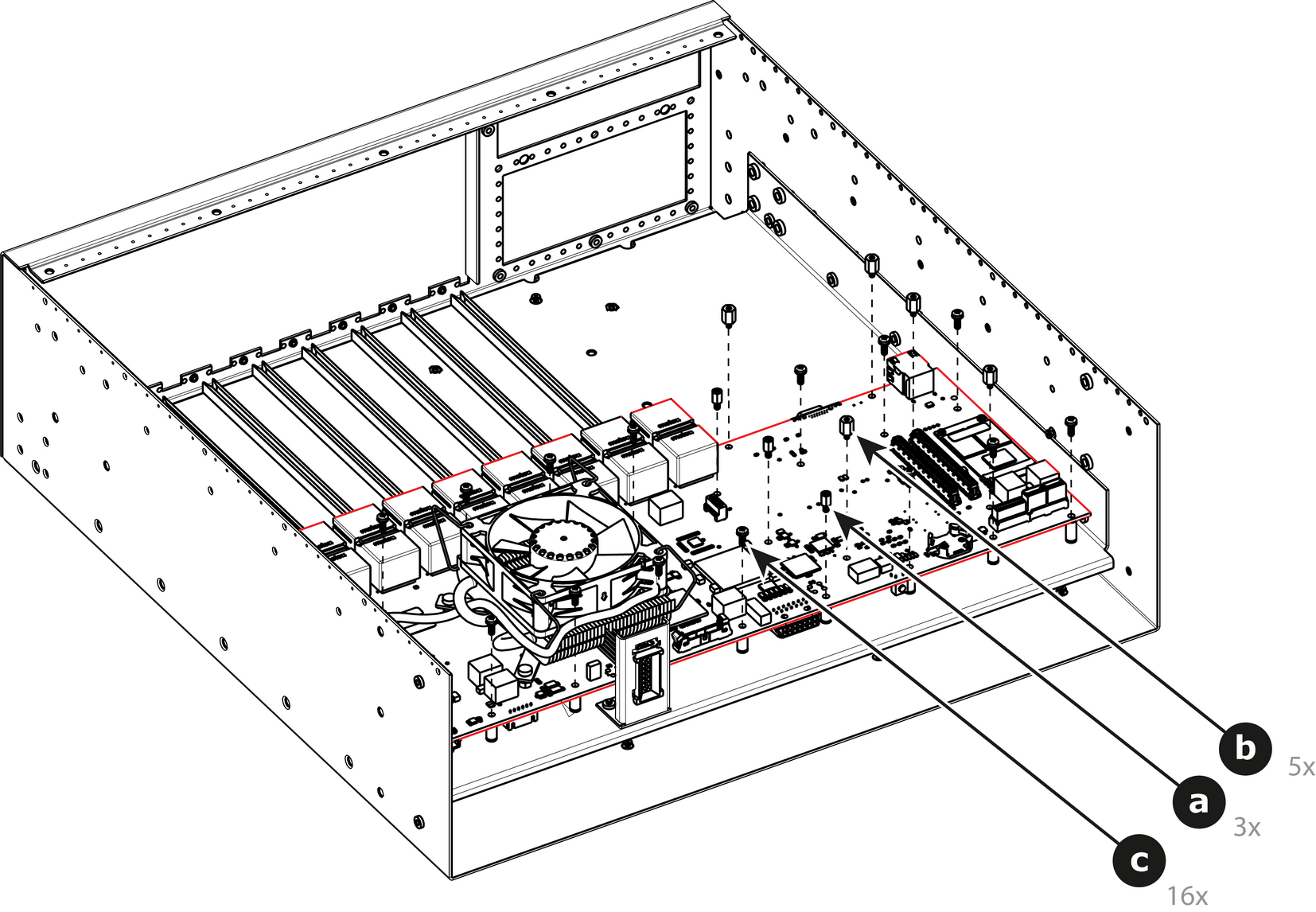

6. Retirez la carte mère de son support.

   1. Retirez les trois espaceurs m/f (4-40 X 3/16” .25”) qui fixent la carte mère à son support.
   2. Retirez les cinq espaceurs m/f (m2.5 X 8 mm) qui fixent la carte mère à son support.

   3. Retirez les seize vis SEMS à tête cylindrique bombée longue (4-40x.31” — SEMS désigne une rondelle de blocage intégrée) qui fixent la carte mère à son support.

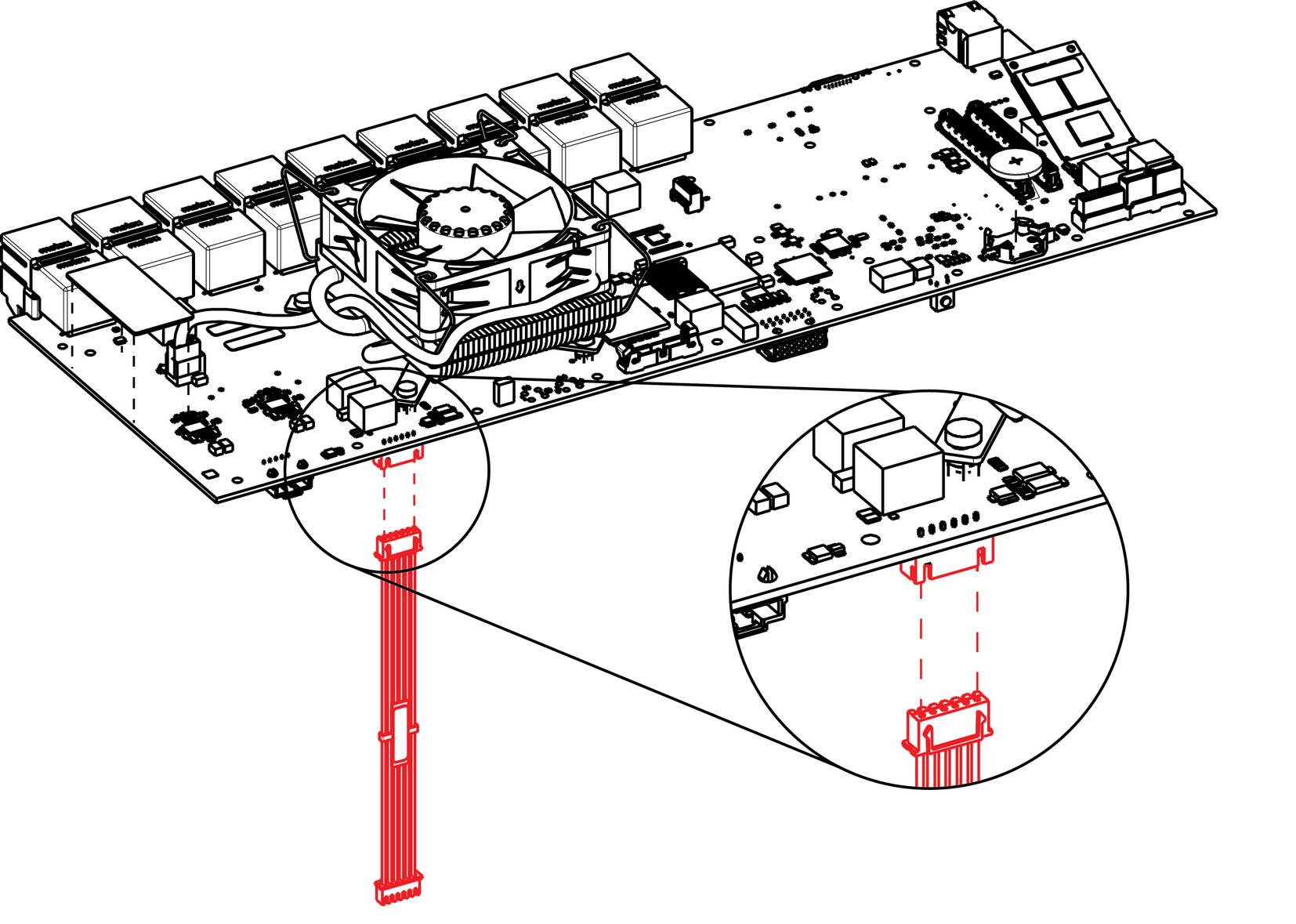

7. Localisez le câble de VFD qui est branché sur la carte mère.



8. Débranchez le câble de VFD.
9. Sortez le câble de l’appareil.

Comment installer le câble de VFD

Pour installer le câble de VFD, suivre la même procédure dans l’ordre inverse.
