4.12 Carte de sortie SDI

Généralités

Traite jusqu’à quatre signaux SDI indépendants avec prise en charge de la SD, de la HD et de la 3G en liaison simple, liaison double (1,5G) ou liaison quadruple (3G).

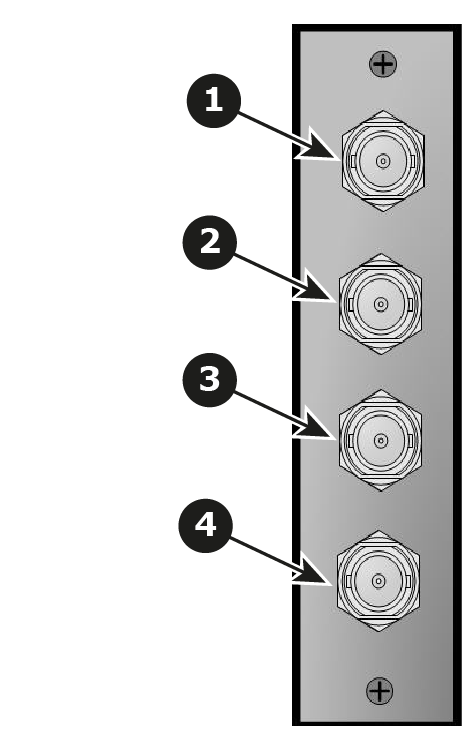

La figure ci-dessous représente les connecteurs du panneau arrière de la carte de sortie SDI :

Image 4–17 Panneau arrière de la carte de sortie SDI

1	Connecteur BNC - SDI 1
2	Connecteur BNC - SDI 2
3	Connecteur BNC - SDI 3
4	Connecteur BNC - SDI 4

Fonctionnalités

Fournit jusqu’à 4 signaux indépendants
Commutation automatique SD, HD et 3G SDI
Sortie SDI SD/HD/3G liaison simple
Sortie UHD liaison quadruple en tant que sortie 4x HD/3G-SDI

Spécifications

Format pris en charge :

Type de signal	Nombre min. de connecteurs BNC	Nombre max. de canaux par carte	Standard	Exemples
SD	1	4	SMPTE 259M-C	480i, 576i (NTSC/PAL)
HD	1	4	SMPTE 292M	1920x1080 à 59,94i/50i 1920x1080psf à 23,98/24/25/29,97/30 720x480 à 60p/50p
3G	1	4	SMPTE 424M BarcoLink	1920x1080 à 60p/50p 1920x1200 à 60p/50p
4K/UHD	4	1	SMPTE 292M SMPTE 2048-2	Mappage d’images : quadrants 3840x2160 à 23,98/24/25/29,97/30 en tant que 4x HD-SDI 4096x2160 à 23,98/24/25/29,97/30 en tant que 4x HD-SDI
4K/UHD	4	1	SMPTE 424M SMPTE 2048-2	Mappage d’images : quadrants 3840x2160 à 50/59,94/60 en tant que 4x 3G-SDI 4096x2160 à 50/59,94/60 en tant que 4x 3G-SDI Niveaux A et B pris en charge
4K/UHD	4	1	SMPTE ST 425-5	Mappage d’images : 2 Sample Interleave Subdivision (2SI) 3840x2160 à 23,98/24/25/29,97/30 en tant que 4x HD-SDI 4096x2160 à 23,98/24/25/29,97/30 en tant que 4x HD-SDI 3840x2160 à 50/59,94/60 en tant que 4x 3G-SDI 4096x2160 à 50/59,94/60 en tant que 4x 3G-SDI Niveaux A et B pris en charge

SDI: Le SDI (Serial Digital Interface) est un lien sériel standardisé par la SMPTE (Society of Motion Picture and Television Engineers). Le SDI transmet des signaux vidéo numériques non compressés via un câble coaxial de 75 ohms.
