14.18 Mémoire à semi-conducteurs

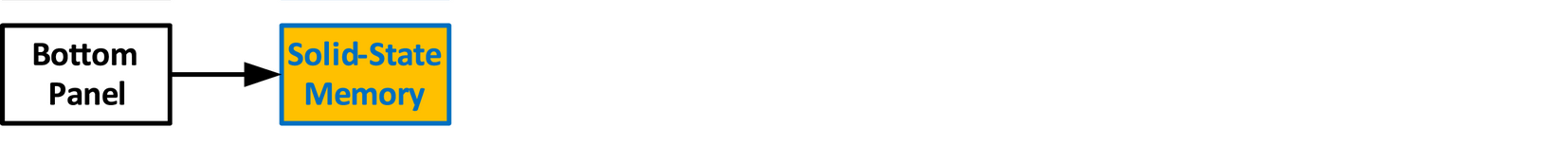

Organigramme
Image 14–48
Remarque : Avant de procéder au retrait de la mémoire à semi-conducteurs, vous devez retirer le panneau inférieur comme indiqué dans la procédure correspondante.
Remarque : Il est également possible de remplacer la mémoire à semi-conducteurs après avoir retiré de l’appareil la carte d’alimentation du système.
Remarque : Pour les CPU E2 Gen 2 et S3 Q7, la mémoire à semi-conducteurs est intégrée au module CPU.

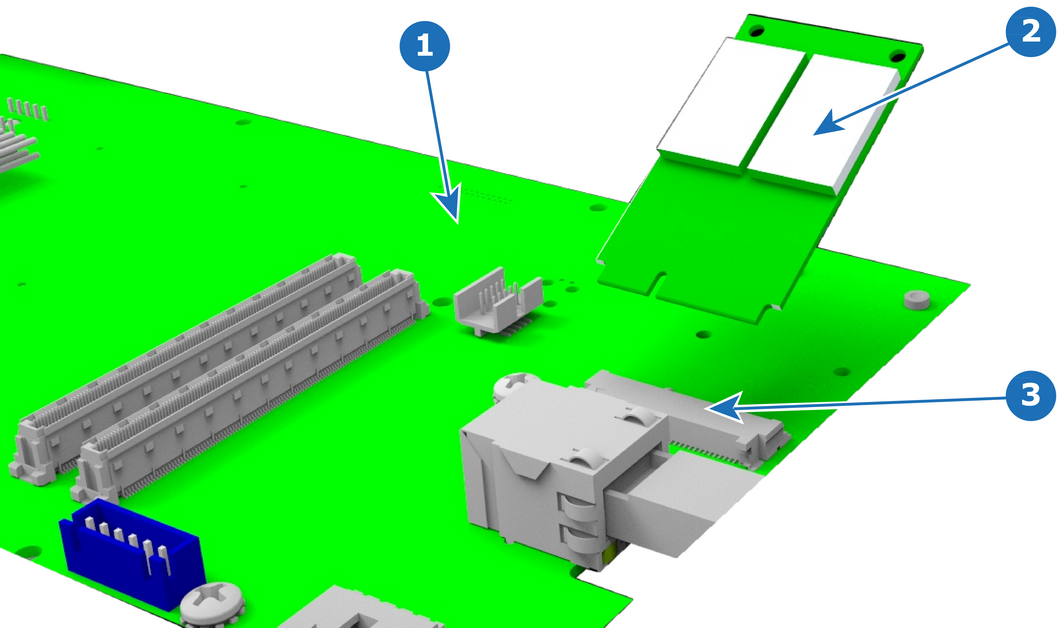

Présentation
Image 14–49
1
Carte d’alimentation du système
2
Carte mémoire à semi-conducteurs
3
Logement
Pièces concernées
Mémoire à semi-conducteurs
Outils nécessaires

1x tournevis cruciforme n°2

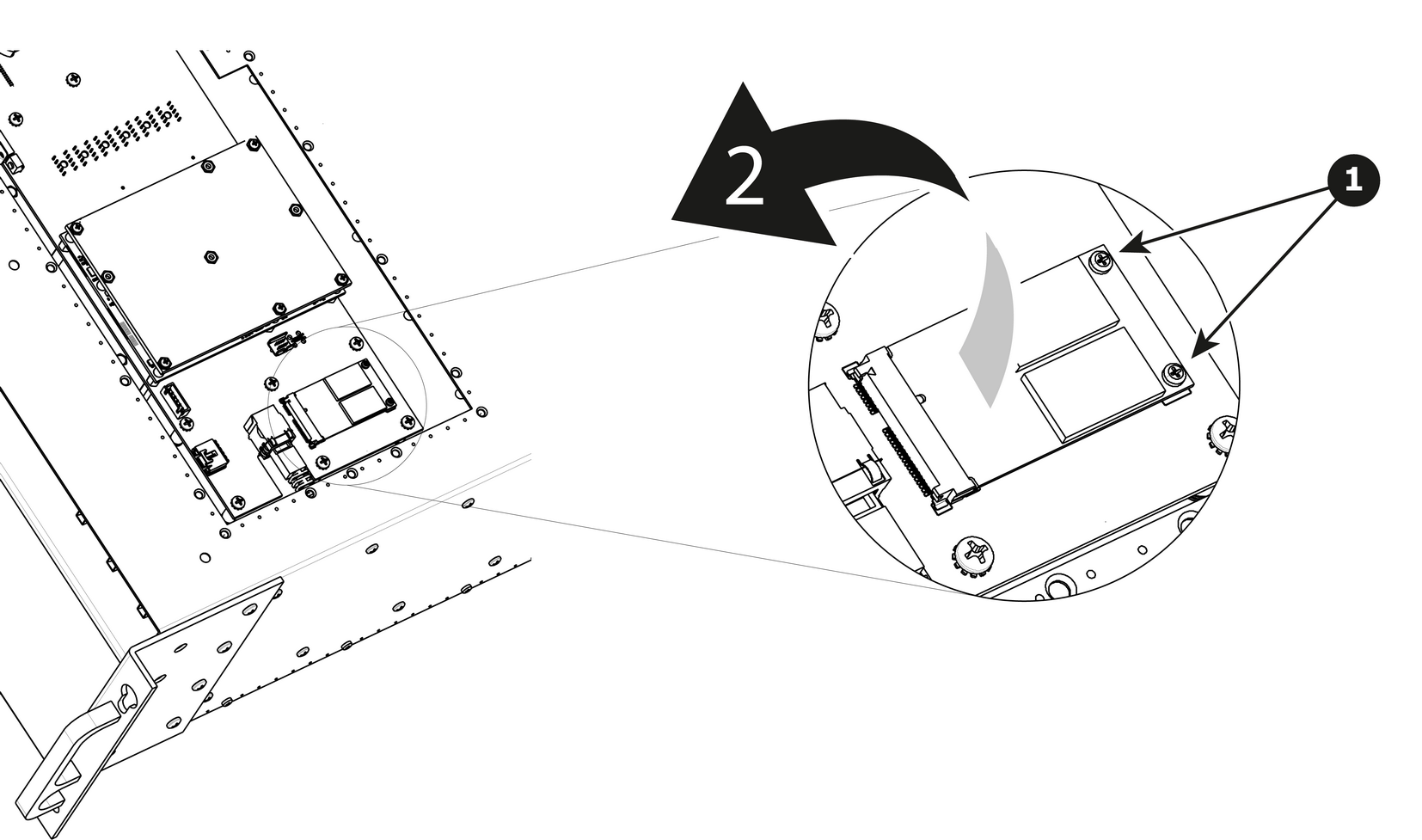

Comment retirer la mémoire à semi-conducteurs
  1. Retirez les 2 vis qui maintiennent la carte mémoire.

  2. Retirez avec précaution la carte mémoire de son logement.

    Image 14–50
Comment installer la mémoire à semi-conducteurs

Pour installer la mémoire à semi-conducteurs, suivez la même procédure dans l’ordre inverse.
