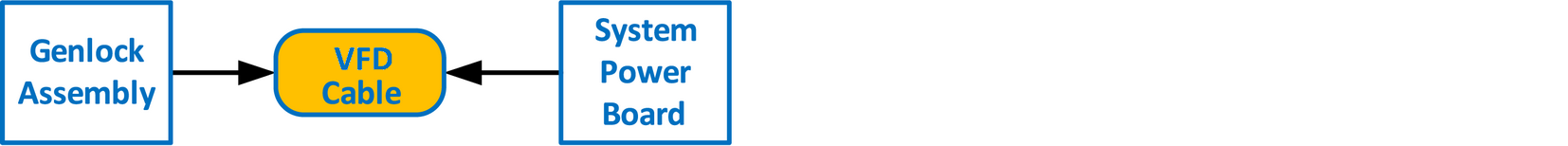

Organigramme

Remarque : La limande du VFD relie l’ensemble de VFD à la carte d’alimentation du système. Cette procédure explique comment déconnecter le câble des deux côtés.

Pièces concernées

Outils nécessaires

• 1x tournevis cruciforme n°2
• Tournevis hexagonal

Comment retirer le câble de VFD

1. Retirez partiellement le panneau avant et tirez-le pour exposer les câbles qui se trouvent derrière (voir la procédure correspondante).

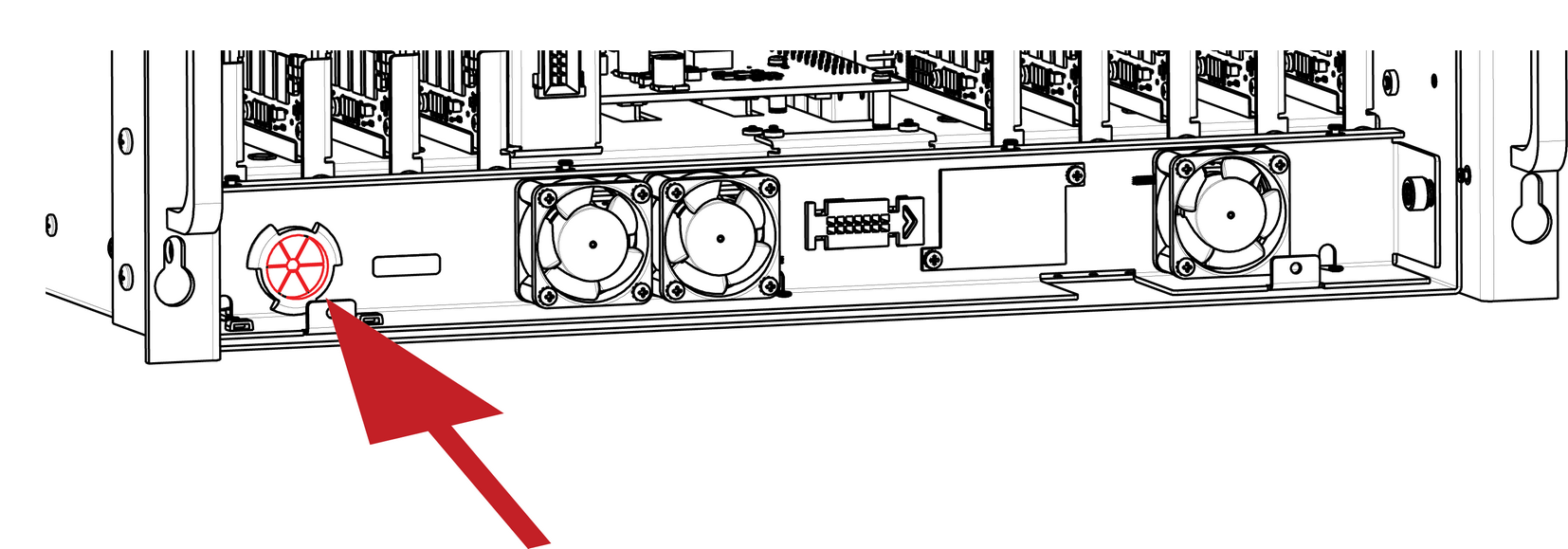

2. Poussez vers l’extérieur les loquets latéraux du connecteur de VFD pour dégager le câble de VFD.



3. Poussez doucement le câble à travers l’œillet situé dans le plateau 1RU.



4. Retournez l’appareil et retirez le panneau inférieur (suivez les instructions fournies à la section relative au retrait du panneau inférieur).

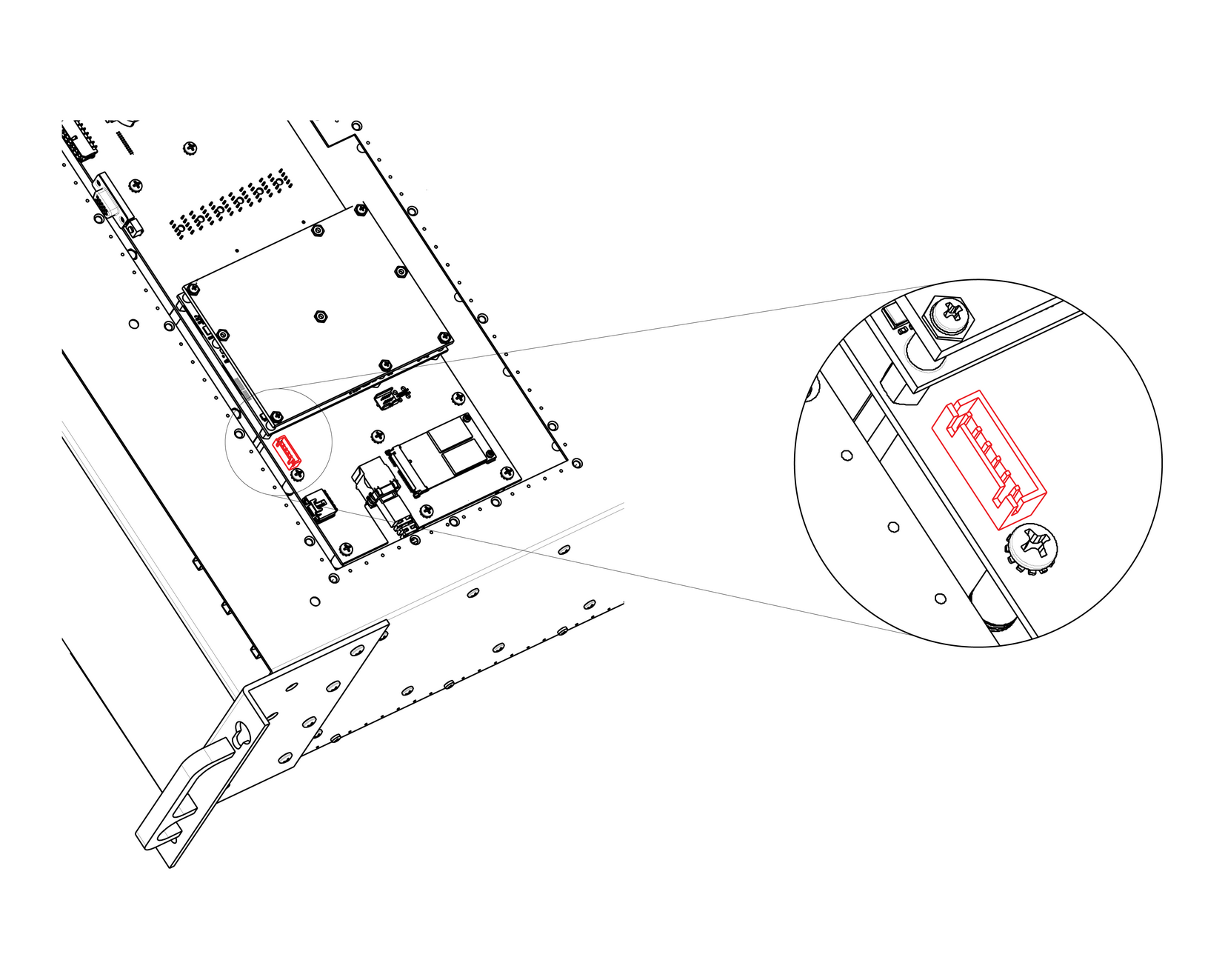

5. Localisez le câble de VFD qui est branché sur la carte d’alimentation du système.



6. Sortez le câble de l’appareil.

Comment installer le câble de VFD

Pour installer le câble de VFD, suivre la même procédure dans l’ordre inverse.
