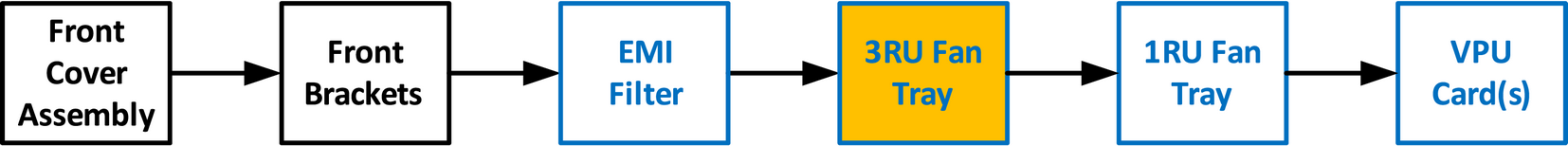

Organigramme

Pièces concernées

Outils nécessaires

1x tournevis cruciforme n°2 (en option).

Comment retirer le plateau de ventilation 3RU

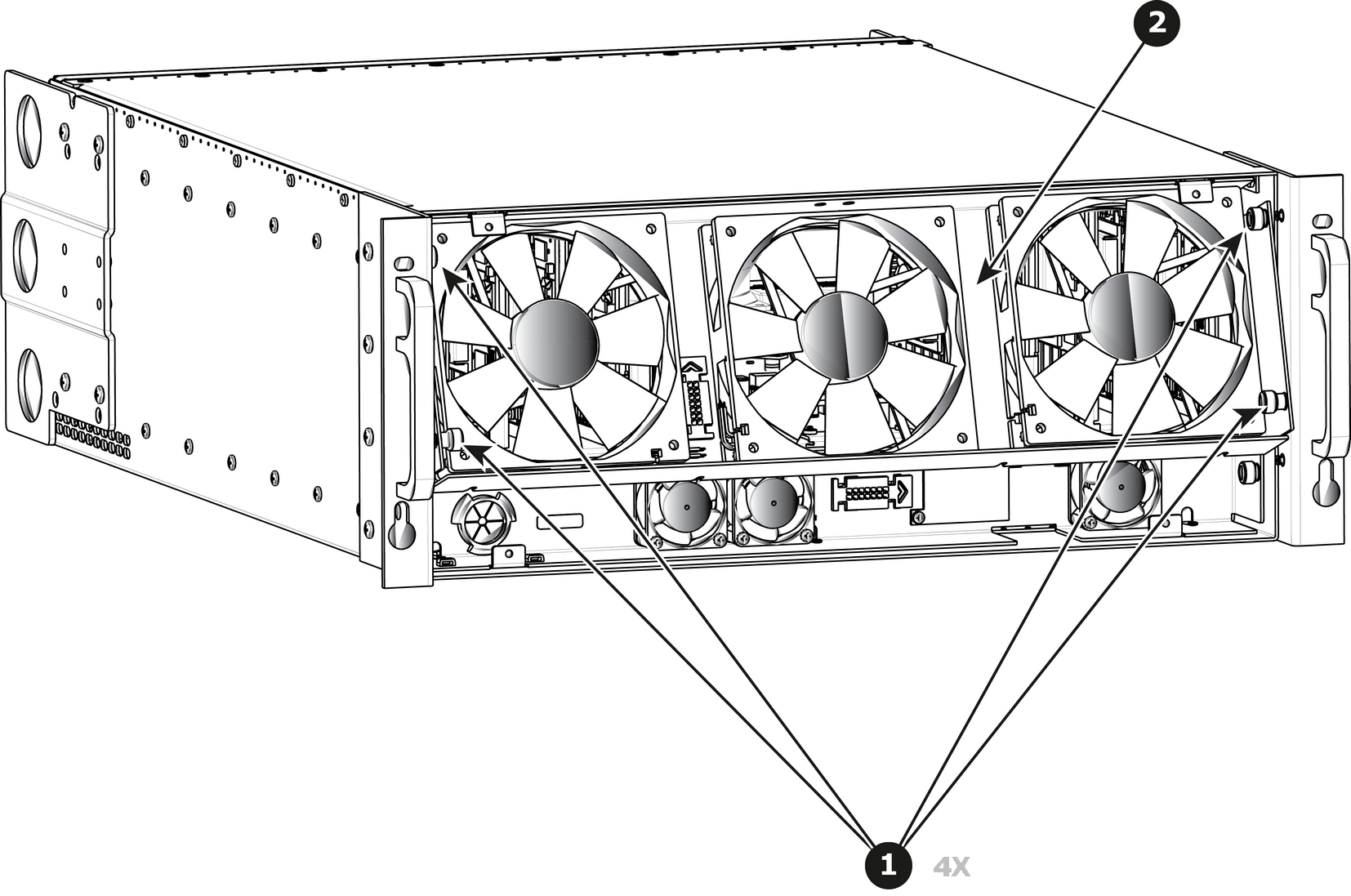

1. Desserrez et dévissez les 4 vis à ailettes qui maintiennent le plateau de ventilation 3RU sur le châssis.



   Remarque : Vous pourriez avoir besoin d’un tournevis si les vis à ailettes sont très serrées.

2. Retirez le plateau.



   Remarque : Vous devez incliner le plateau et le diriger pour qu’il passe autour des encoches situées sur le côté du châssis.



Comment installer le plateau de ventilation 3RU

Suivez la même procédure dans l’ordre inverse et effectuez en plus les opérations suivantes :

1. Veillez à ce que les emplacements inférieurs sur le dessous du plateau s’alignent sur les broches situées sur le support du châssis.
2. Assurez-vous que le connecteur situé à l’arrière du plateau est aligné sur le connecteur situé sur le support derrière lui.
3. Poussez pour que les deux connecteurs s’emboîtent.
