15.24 Ensemble d’interposeur d’alimentation

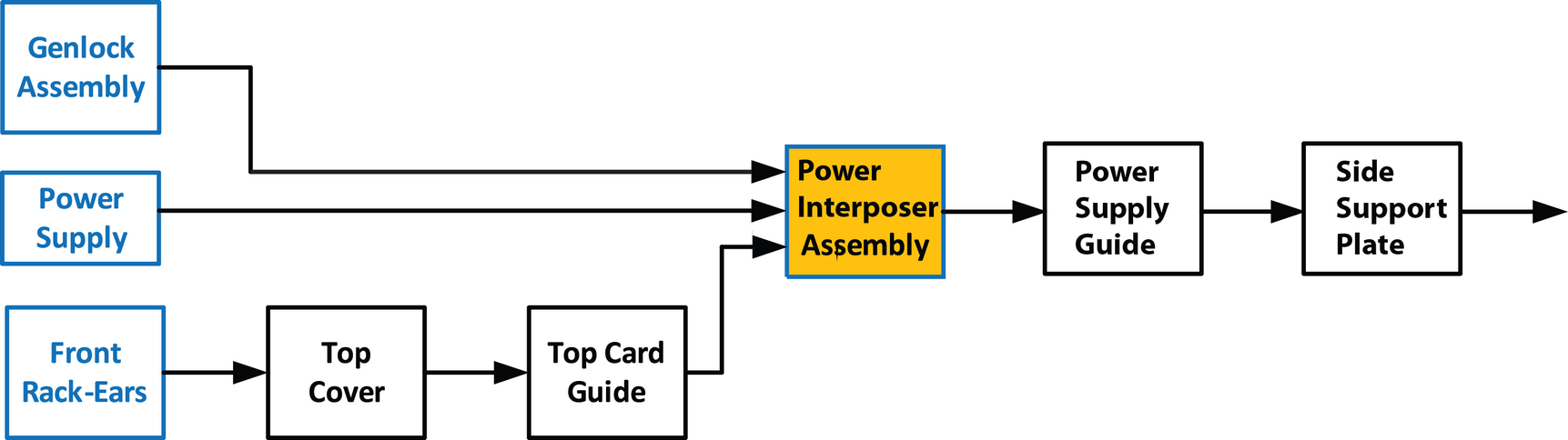

Organigramme
Image 15–55

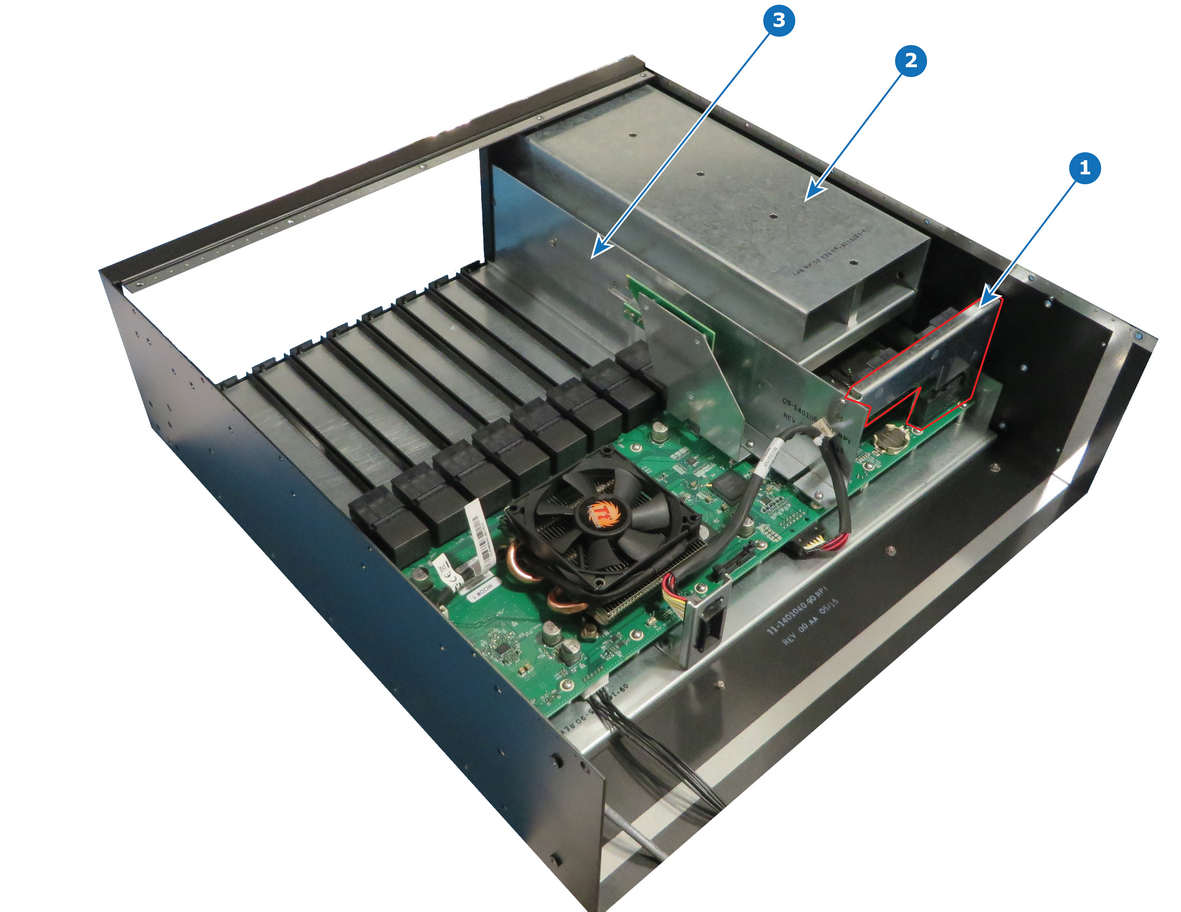

Présentation
Image 15–56
1
Interposeur d’alimentation
2
Guide du bloc d’alimentation
3
Plaque de support latérale
Pièces concernées
ENSEMBLE D’INTERPOSEUR D’ALIMENTATION
Outils nécessaires

1x tournevis cruciforme n°2

Comment retirer l’ensemble d’interposeur d’alimentation
  1. Retirez les vis à tête cylindrique bombée (4-40x0,25 - noires) qui fixent l’ensemble d’interposeur d’alimentation sur le côté du châssis.
  2. Retirez les vis à tête cylindrique bombée (4-40x0,25 - acier inoxydable) qui fixent l’ensemble d’interposeur d’alimentation sur le côté de la plaque de support latérale.

  3. Retirez doucement l’ensemble d’interposeur d’alimentation de l’appareil.

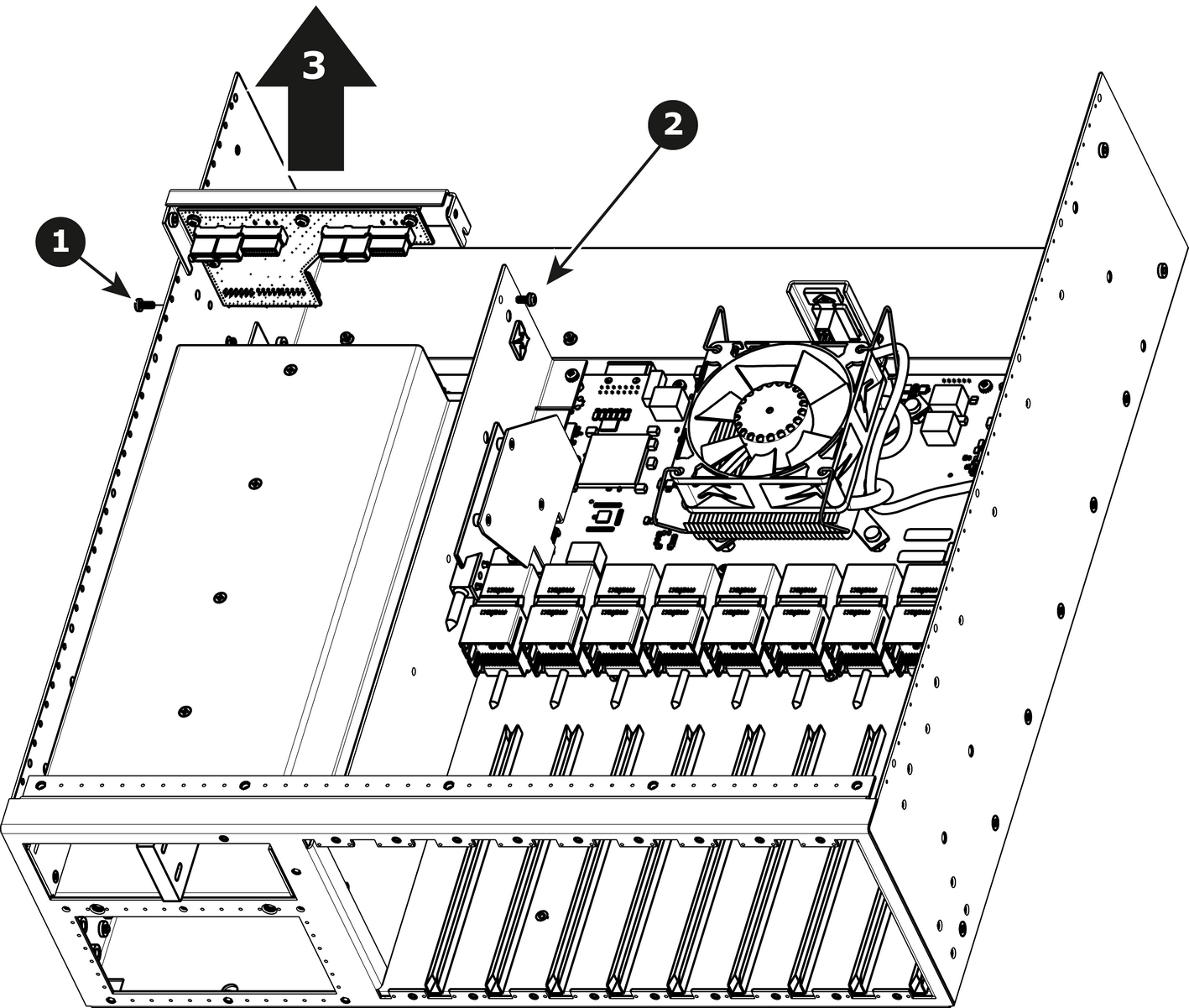

    Image 15–57
Comment installer l’ensemble d’interposeur d’alimentation

  1. Installez l’ensemble d’interposeur d’alimentation et guidez-le dans les trous de fixation de la feuille métallique.

    Remarque : Poussez l’ensemble d’interposeur d’alimentation à fond dans le connecteur de la carte mère. Exercez une légère pression jusqu’à ce qu’il soit inséré à fond.

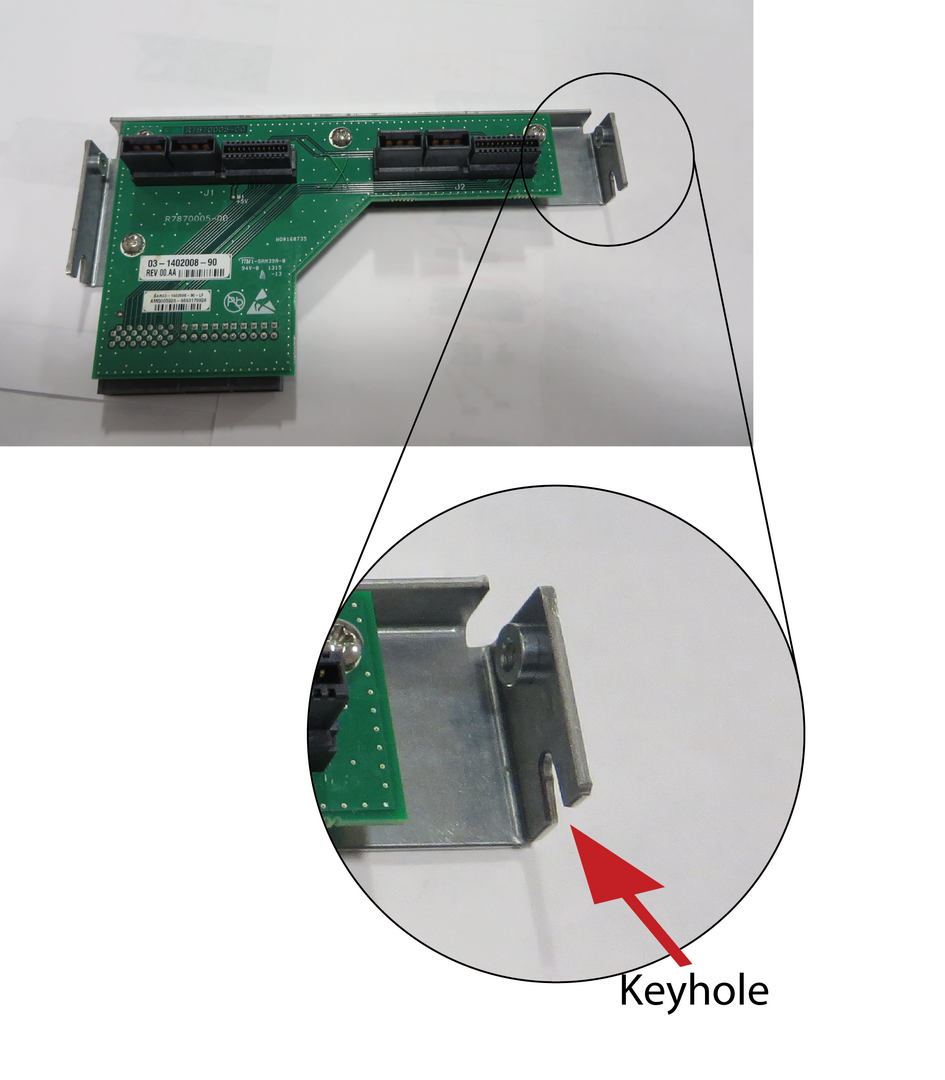

    Image 15–58
  2. Installez les deux vis.
