Présentation

Comme les broches du ventilateur doivent être retirées de la face inférieure de la carte mère, cette dernière doit être retirée du châssis avant que le ventilateur puisse être retiré ou remplacé.

Pièces concernées

Outils nécessaires

Aucun.

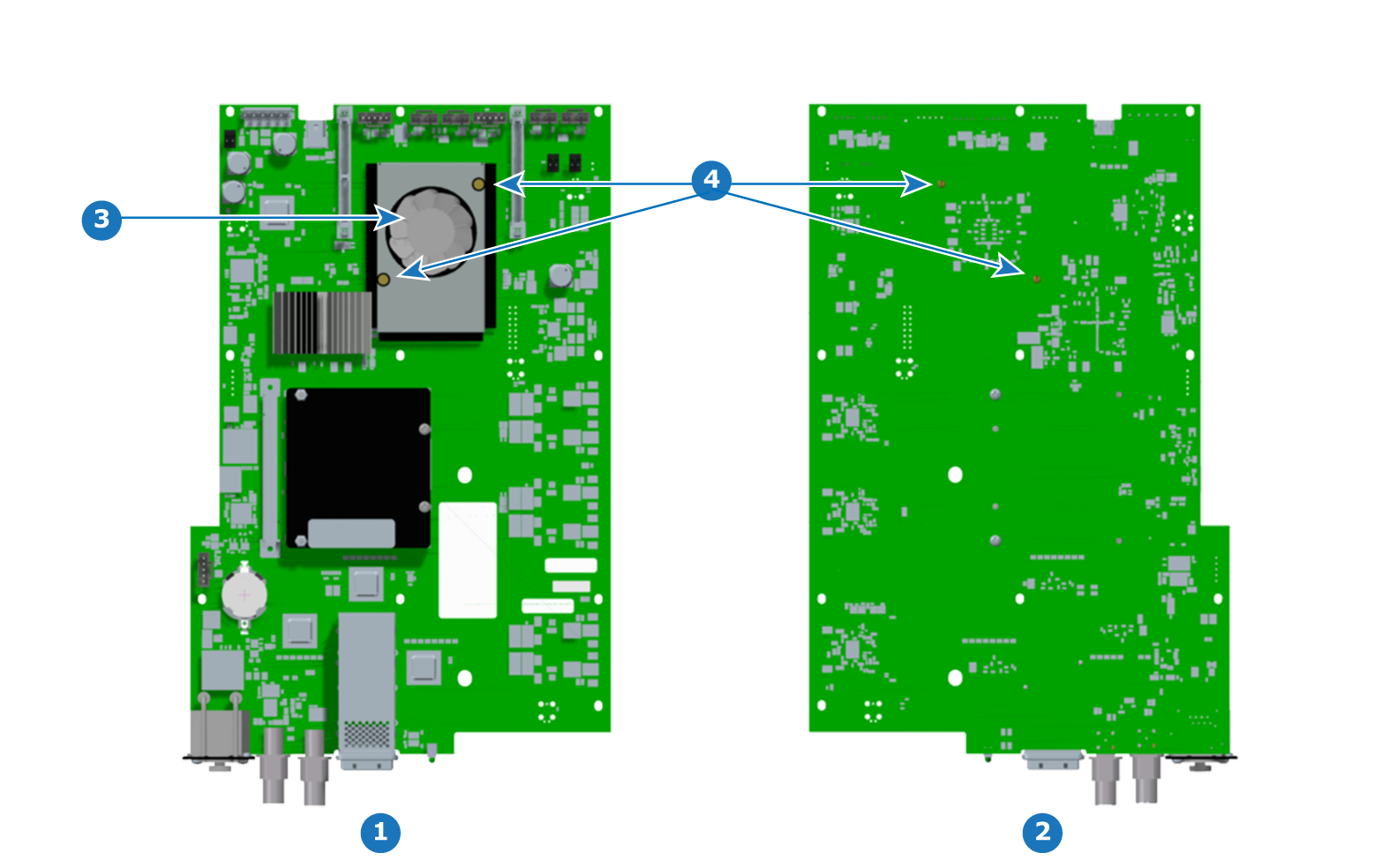

Comment retirer le ventilateur de carte mère

1. Retirez le couvercle supérieur.
2. Retirez la carte mère de l’EX.
3. Orientez la carte mère vers le haut.
4. Enfoncez les broches du ventilateur de manière à ce qu’elles traversent la carte mère mais ne se séparent pas du ventilateur.

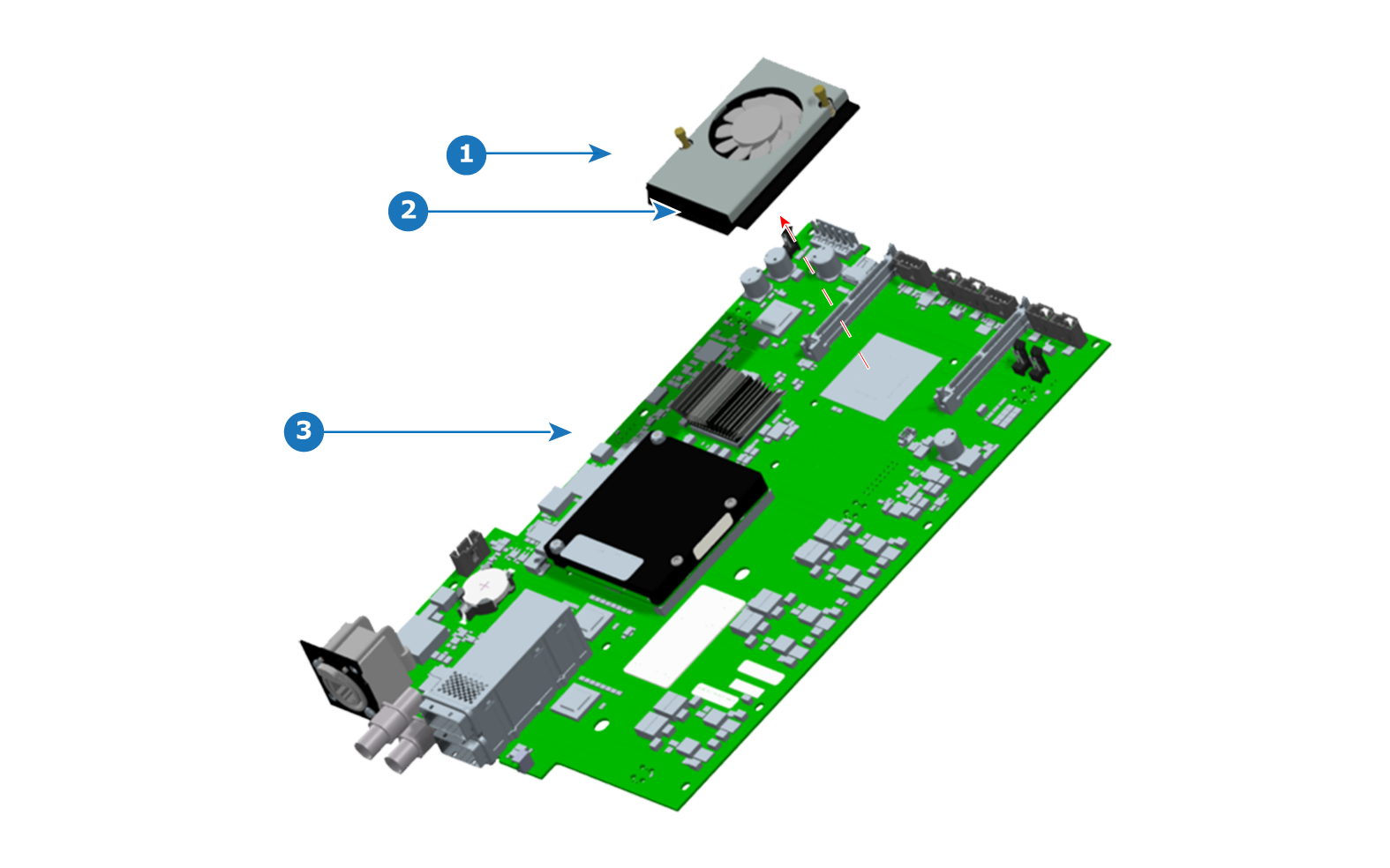

5. Orientez la face supérieure de la carte mère vers le haut et retirez le ventilateur de carte mère, ainsi que les broches du ventilateur.



Comment installer le ventilateur de carte mère

ATTENTION : ne réutilisez pas un ventilateur une fois qu’il a été retiré de la carte mère. La pâte thermique ne sera plus à la bonne place et la compression des broches lors du retrait les empêchera de se fixer correctement sur la carte mère. Utilisez le kit de remplacement du ventilateur.

Pour installer un ventilateur de remplacement sur la carte mère de l’EX, procédez comme suit.

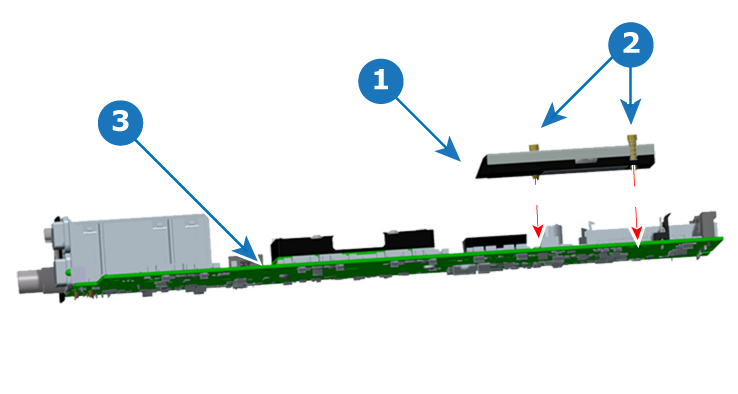

1. Alignez les broches du ventilateur sur les trous de la carte mère.

2. Placez le ventilateur de remplacement sur la carte mère de l’EX.

   Remarque : les ailettes ouvertes sur le dissipateur thermique doivent être orientées vers la section CPU, comme indiqué.

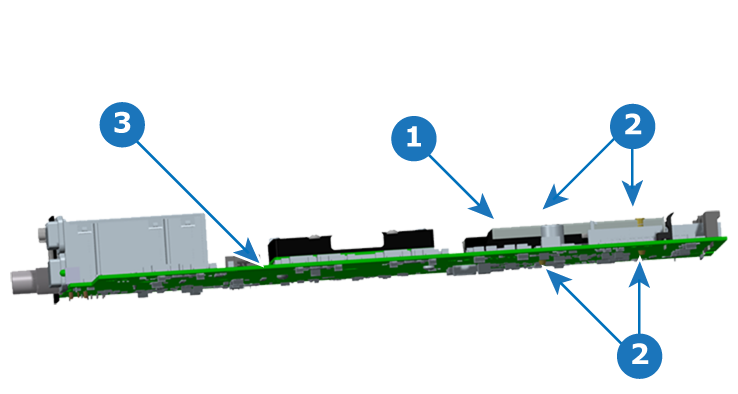

3. Enfoncez les broches du ventilateur de façon à ce que le dessus des broches soit au même niveau que le dessus du ventilateur.
