19.1 Entretien

Généralités

Compte tenu du faible taux de panne de cet appareil, il est extrêmement rare de devoir changer des pièces sur le contrôleur EC-200/EC-210.

Remarque : Dans le cas improbable où votre contrôleur série EC nécessiterait une réparation, voir la section « Autorisation de retour de matériel (RMA) » de ce manuel avant de renvoyer l’appareil au service après-vente de Barco.

La seule pièce que l’utilisateur pourrait être amené à changer lui-même est la lampe de travail. La lampe de travail est une pièce détachée fournie par Barco (voir la liste des pièces détachées ci-dessous).

Vue d’ensemble de l’EC-200/EC-210

Orientation et composants principaux.

Remarque : Les images de ce chapitre représentent l’EC-200, mais elles s’appliquent également à l’EC-210. L’EC-200 et l’EC-210 sont des produits quasiment identiques.

Avant :

Image 19–1 Contrôleur EC-200/EC-210 (vue de face)
1
Lampes de travail
2
Écrans tactiles
3
Barre en T
4
Souris + boutons fléchés
5
Molettes
6
Boutons de fonction, fonctions supérieures et pavé numérique
7
Boutons de présentation (Destinations, Couches...)
8
Voyants DEL avant

Arrière :

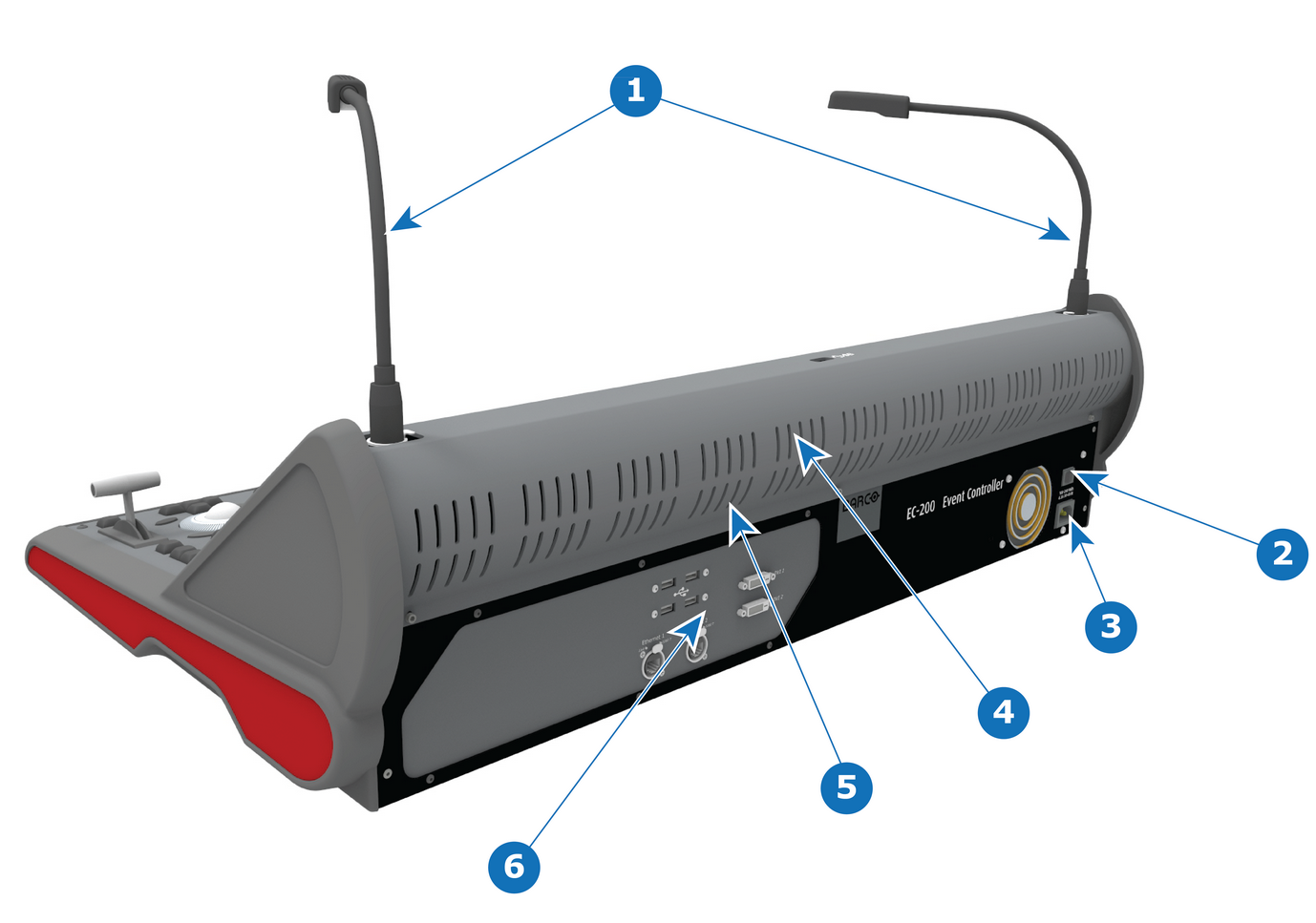

Image 19–2 Contrôleur EC-200/EC-210 (vue arrière)
1
Lampes de travail
2
Interrupteur d’alimentation
3
Connecteurs électriques :
4
Ventilateur arrière (situé derrière les trous d’aération arrière)
5
Voyants DEL arrière (situés derrière les trous d’aération arrière)
6
Connecteurs de communication
Liste des pièces détachées de l’EC-200/EC-210
DescriptionCommentaires
KIT LAMPE DE BUREAU EC-501x lampe de travail (support flexible avec connexion XLR)
