14.20 Module CPU

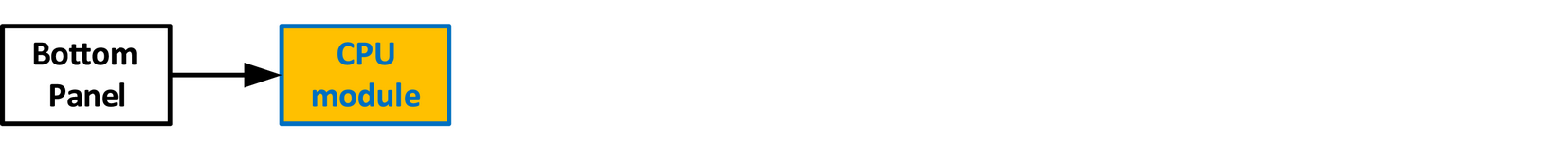

Organigramme
Image 14–55
Remarque : Avant de procéder au retrait du module CPU, vous devez retirer le panneau inférieur comme indiqué dans la procédure correspondante.
Présentation

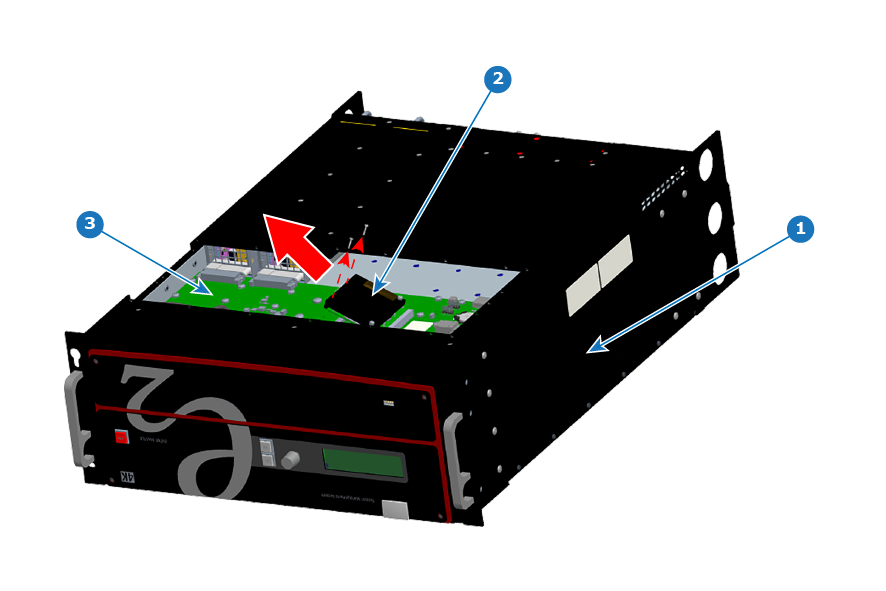

Image 14–56 Module CPU – E2 Gen 1
1
Châssis
2
Module CPU
3
Partie 1 du panneau inférieur
4
Carte de système.
5
Partie 2 du panneau inférieur

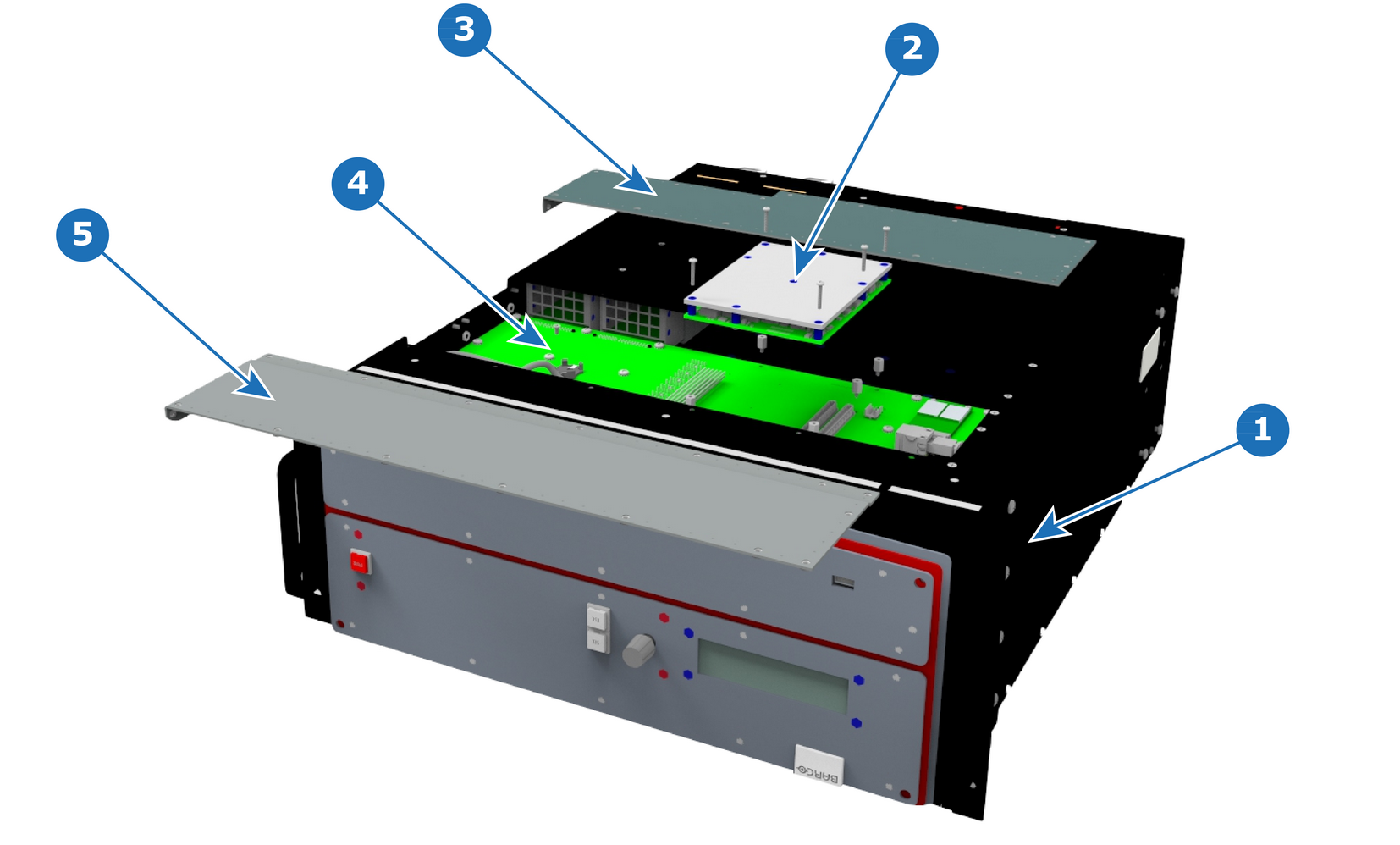

Image 14–57 Module CPU – E2 Gen 2
1
Châssis
2
Module CPU
3
Carte de système
Pièces concernées
Module CPU
Outils nécessaires

1x tournevis cruciforme n°2

Comment retirer le module CPU E2 Gen 1
  1. Retirez les cinq vis qui fixent le module CPU à la carte de système.

  2. Retirez avec précaution le module CPU en le soulevant.

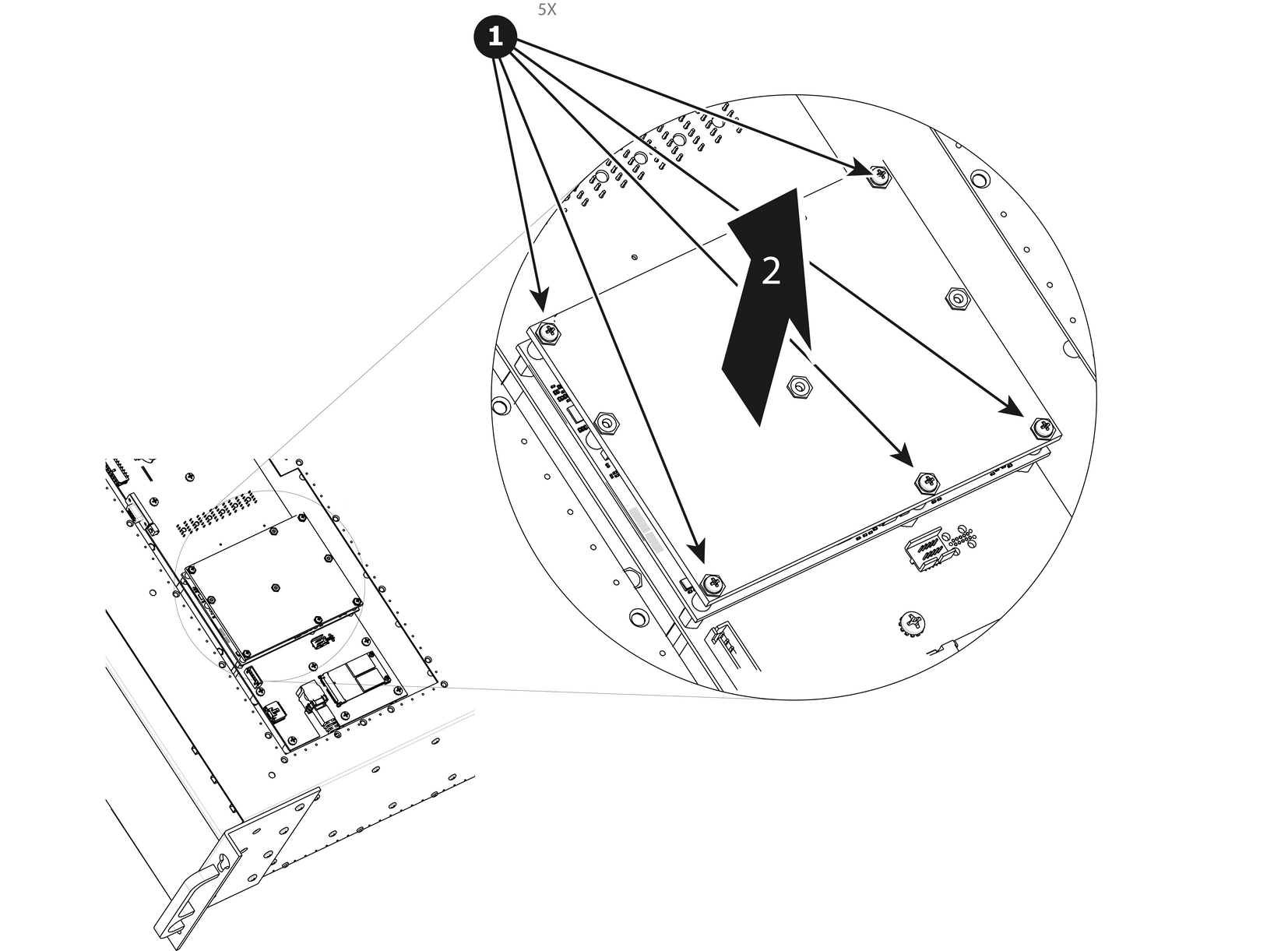

    Image 14–58 Retrait du module CPU – E2 Gen 1
Comment retirer le module CPU E2 Gen 2

  1. Retirez les deux vis du côté gauche du module CPU.

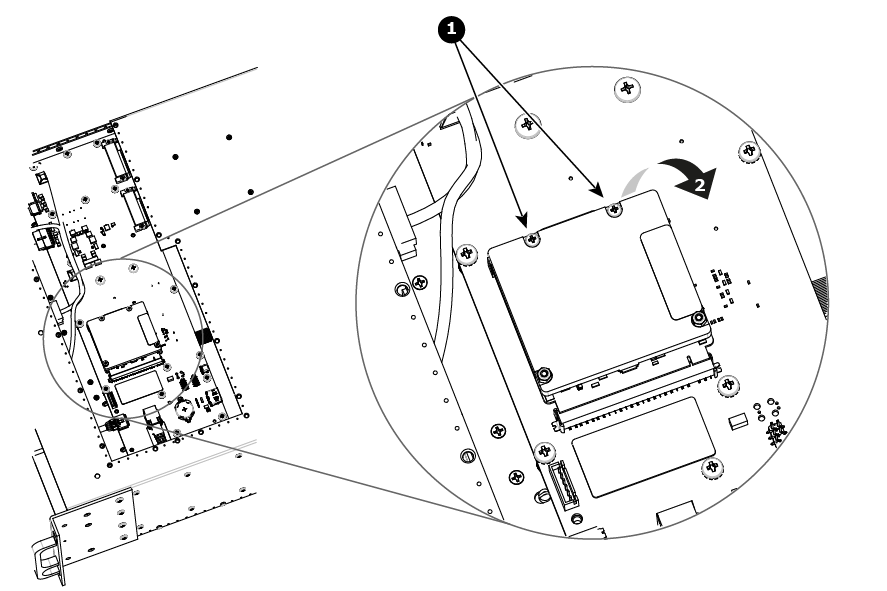

    Image 14–59 Retrait du module CPU – E2 Gen 2
  2. Soulevez le bord dégagé du module CPU et retirez-le doucement du connecteur du module CPU de la carte mère.

  3. Retirez le module CPU du châssis.

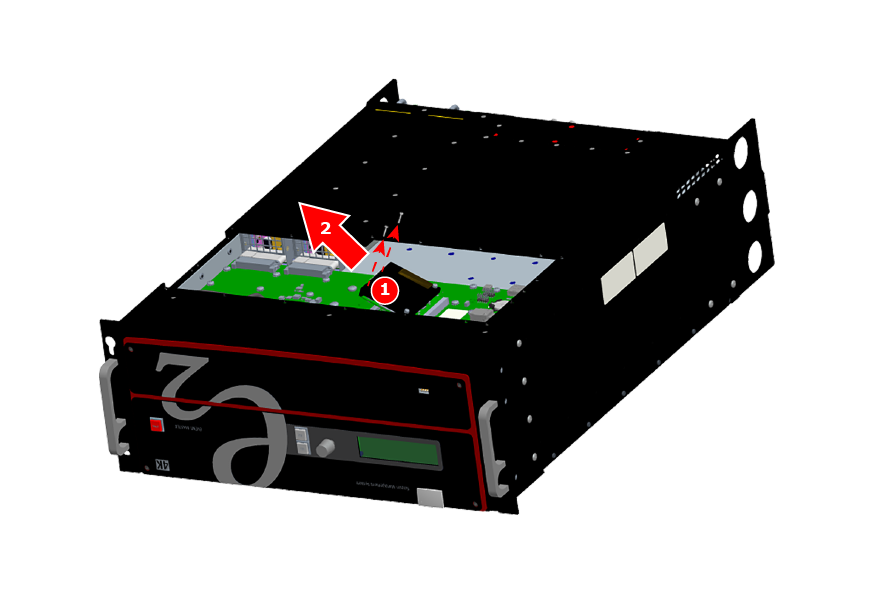

    Image 14–60 Retrait du module CPU E2 Gen 2
Comment installer le module CPU

Pour installer le module CPU, suivez la même procédure dans l’ordre inverse.
