Généralités

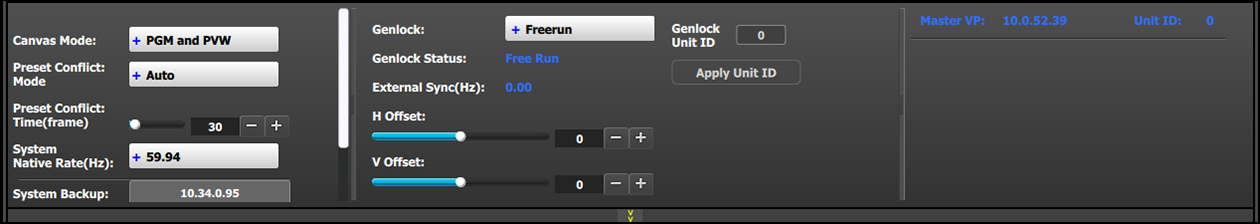

Les paramètres généraux concernant le système sélectionné sont accessibles dans cette zone. L’utilisateur peut sélectionner le mode de résolution des conflits prédéfini du système, le taux natif et le mode Genlock.

Description

• Mode de canevas : permet à l’utilisateur de choisir entre le mode de canevas « PGM et PVW » (par défaut) et le mode de canevas « PGM uniquement ».

  • PGM and PVW (PGM et PVW) (par défaut) : l’appareil réserve jusqu’à 20 mégapixels de canevas pour l’Aperçu (PVW) et pour le Programme (PGM) chaque fois qu’une destination Écran est créée.

    Le canevas de l’Aperçu permet à l’utilisateur de prévisualiser les modifications avant qu’elles ne soient envoyées à une destination Écran.

  • PGM only (PGM uniquement) : ce mode double la quantité de canevas PGM à 40 mégapixels, car l’appareil ne réserve plus de canevas pour le PVW.

    • Comme le système ne gère plus de canevas d’Aperçu, les arrière-plans seront découpés dans le canevas du Programme (PGM). Les calques de mélange continueront toutefois à mélanger les sources.
    • La fonction Incrustation en chrominance n’est pas disponible en mode « PGM uniquement ». (La fonction Incrustation en luminance n’est pas disponible en mode « PGM uniquement ».)

    Après avoir mis à jour le mode de canevas, enregistrez la configuration en appuyant sur le bouton « Save All (Enregistrer tout) » au bas de la barre de navigation du menu (sur le bord gauche de l’écran), puis procédez à une réinitialisation progressive/un cycle d’alimentation de l’appareil pour que le système reconfigure les cartes VPU.

    Remarque : le nombre maximal de liaisons de canevas disponibles pour la Multi-visionneuse est de huit pour l’E2, et de quatre pour le S3.

• Conflit de pré-réglage : mode : lors de l’utilisation de calques uniques, des conflits peuvent survenir lorsqu’un rappel de pré-réglage modifie un calque source qui est dans le Programme. Vous pouvez choisir parmi trois modes de conflit de pré-réglage pour résoudre ces conflits.

  • Auto : le système effectue les actions nécessaires pour rappeler gracieusement le pré-réglage dans l’Aperçu et attendre que l’utilisateur passe au Programme.
  • Rappel forcé : le système rappelle le pré-réglage directement dans le Programme. Le Programme n’est pas protégé.

  • Confirmation de l’utilisateur : le système présente à l’utilisateur une fenêtre contextuelle lui demandant ce qu’il doit faire lorsqu’un conflit est détecté.

    Options de confirmation de l’utilisateur :

    • Résoudre - Tout Trans ou Couper : effectuer les actions nécessaires pour résoudre le conflit et exécuter Tout Trans ou Couper pour amener le pré-réglage au Programme.
    • Résoudre - Attendre : effectuez les actions nécessaires pour résoudre le conflit et attendez que l’utilisateur appuie sur « All Trans (Trans. tout) » ou « Cut (Couper) » manuellement.
    • Annuler : annule l’ensemble de l’opération de rappel du pré-réglage.
  • Désactivé : le système alerte l’utilisateur par un message d’erreur en cas de conflit de rappel de pré-réglage, mais il ne présente pas de menu contextuel pour résoudre le problème.
• Conflit de pré-réglage : durée (image) est le temps que prend le système pour exécuter « All Trans (Trans. tout) » automatiquement.

• Taux natif du système (Hz) : taux natif du système en Hz (cycles en secondes). Sélections disponibles :

  23,98	30	59,94	120
  24	47,95	60
  25	48	100
  29,97	50	119,88

  Le taux natif du système doit correspondre à la fréquence d’images générale dans l’événement où l’appareil est utilisé.

• Sauvegarde du système : adresse IP du système de sauvegarde.

  Saisissez l’adresse IP de l’appareil de sauvegarde et appuyez sur le bouton « Sync. » pour pousser les paramètres système actif vers le système de sauvegarde.

• Genlock : sélectionne le mode Genlock du système parmi les options Exécution libre, Verrouiller sur externe, ou Verrouiller sur ID d’appareil.
• État du Genlock : indique l’état du mode Genlock du système : Verrouillé ou Non verrouillé.
• Décalage H : la synchronisation H peut être décalée pour correspondre à une situation de Genlock. Réglage en ms.
• Décalage V : la synchronisation V peut être décalée pour correspondre à une situation de genlock. Réglage en ms.
• VP maître : indique l’adresse IP de l’appareil dans le réseau local.
• ID d’appareil : indique le numéro d’identification de l’appareil. ID nécessaire pour identifier les différents appareils qui agissent comme un système unique ou lié afin d’étendre les entrées, les sorties ou les calques.
