Généralités

Le menu Repère est le module utilisé pour créer des repères et ajouter des pré-réglages, des commandes de périphériques externes et des fonctions d’interface utilisateur telles que All Trans (Trans. tout) et Cut (Couper) pour ces repères. Le menu Repère permet également à l’utilisateur de lire, de mettre en pause ou d’arrêter un repère.

Description

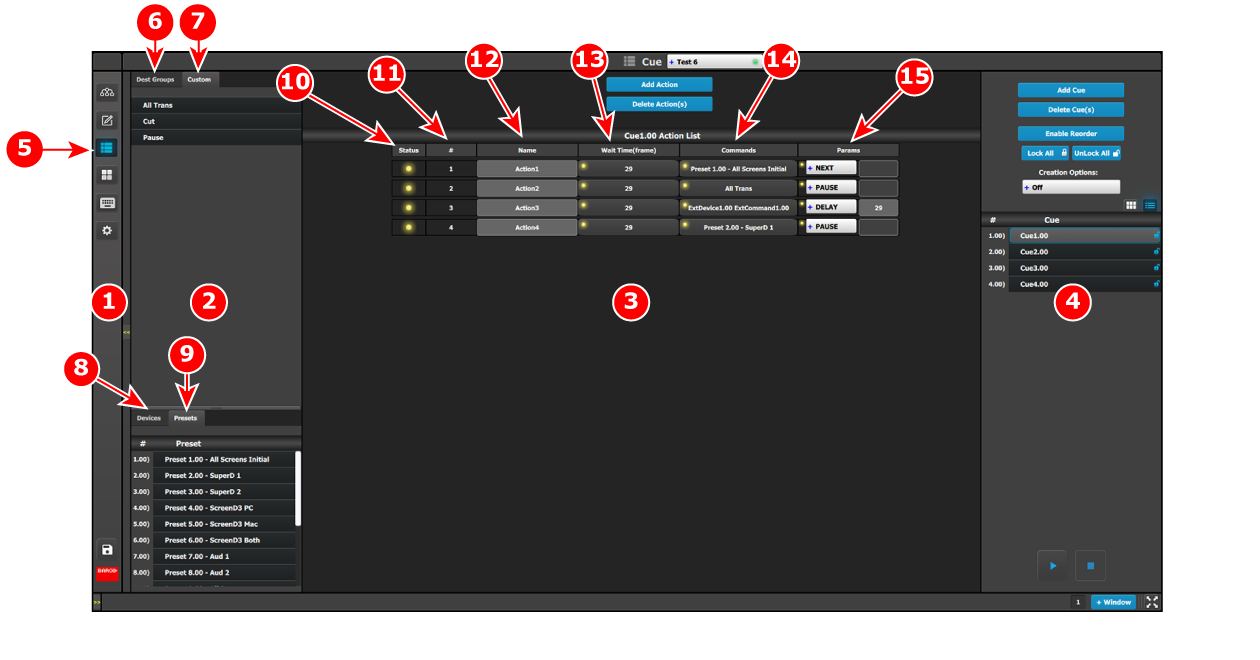

Le menu Repère comporte quatre zones principales, chacune contenant des informations ou des commandes.

1. Barre de navigation du menu : permet à l’utilisateur de choisir parmi les menus disponibles : Configuration, Programmation, Repère, Multi-visionneuse, Contrôleur ou Réglages.
2. Zone de ressources de commandes : contient des onglets pour les groupes de destinations, les fonctions personnalisées (fonctions de l’interface utilisateur), les appareils et les pré-réglages disponibles pour les repères.
3. Zone de l’espace de travail des repères : permet à l’utilisateur d’ajouter une liste limitée d’actions et d’attribuer des noms, des temps d’attente, des commandes et des paramètres aux actions de chaque repère.

4. Zone de réglage : permet à l’utilisateur d’ajouter, de supprimer, de verrouiller, de déverrouiller et de renommer des repères. La zone de réglage permet également à l’utilisateur de lire, de mettre en pause ou d’arrêter un repère.

   Boutons/ (Play (Lecture)/Pause) et (Stop (Arrêt)).

5. Icône de repère : la sélection de l’icône de repère dans la barre de navigation du menu permet de sélectionner le menu Repère.
6. Onglet Groupes de destinations : répertorie les groupes de destinations disponibles dans le menu Repère.
7. Onglet Personnalisé : répertorie les fonctions de l’interface utilisateur (Trans. tout, Couper et Pause) disponibles dans le menu Repère.
8. Onglet Appareils : répertorie les appareils et leurs commandes disponibles dans le menu Repère.
9. Onglet Pré-réglages : répertorie les pré-réglages disponibles dans le menu Repère.

10. État : la DEL d’état indique l’état des repères dans une liste de repères.

    • Le vert signifie que le repère est actif, c’est-à-dire qu’il est en cours de lecture ou en pause.
    • Le jaune signifie que le repère est prêt à être lu.
    • Le gris (éteint) signifie que le repère est terminé.
11. # (numéro de syntaxe) : les actions peuvent être ajoutées ou supprimées, mais pas réorganisées.
12. Nom : les actions peuvent recevoir des noms significatifs.
13. Durée d’attente : il est possible de régler la durée d’attente avant l’exécution d’une action dans un repère ; la durée d’attente par défaut est égale à la moitié de la fréquence native du système (29 images dans cet exemple).
14. Commandes : peuvent être prédéfinies ou personnalisées (fonctions de l’interface utilisateur).
15. Paramètres : les paramètres sont Suivant, Pause, Délai et Aller à.
