14.10 Plateau de ventilation 1RU

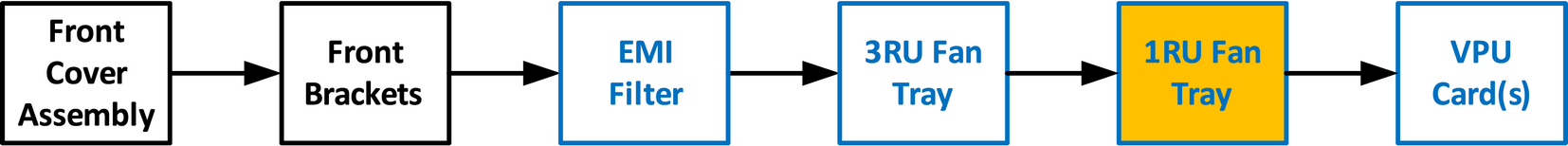

Organigramme
Image 14–26
Pièces concernées
Plateau de ventilation 1RU
Outils nécessaires

1x tournevis cruciforme n°2 (en option).

Comment retirer le plateau de ventilation 1RU

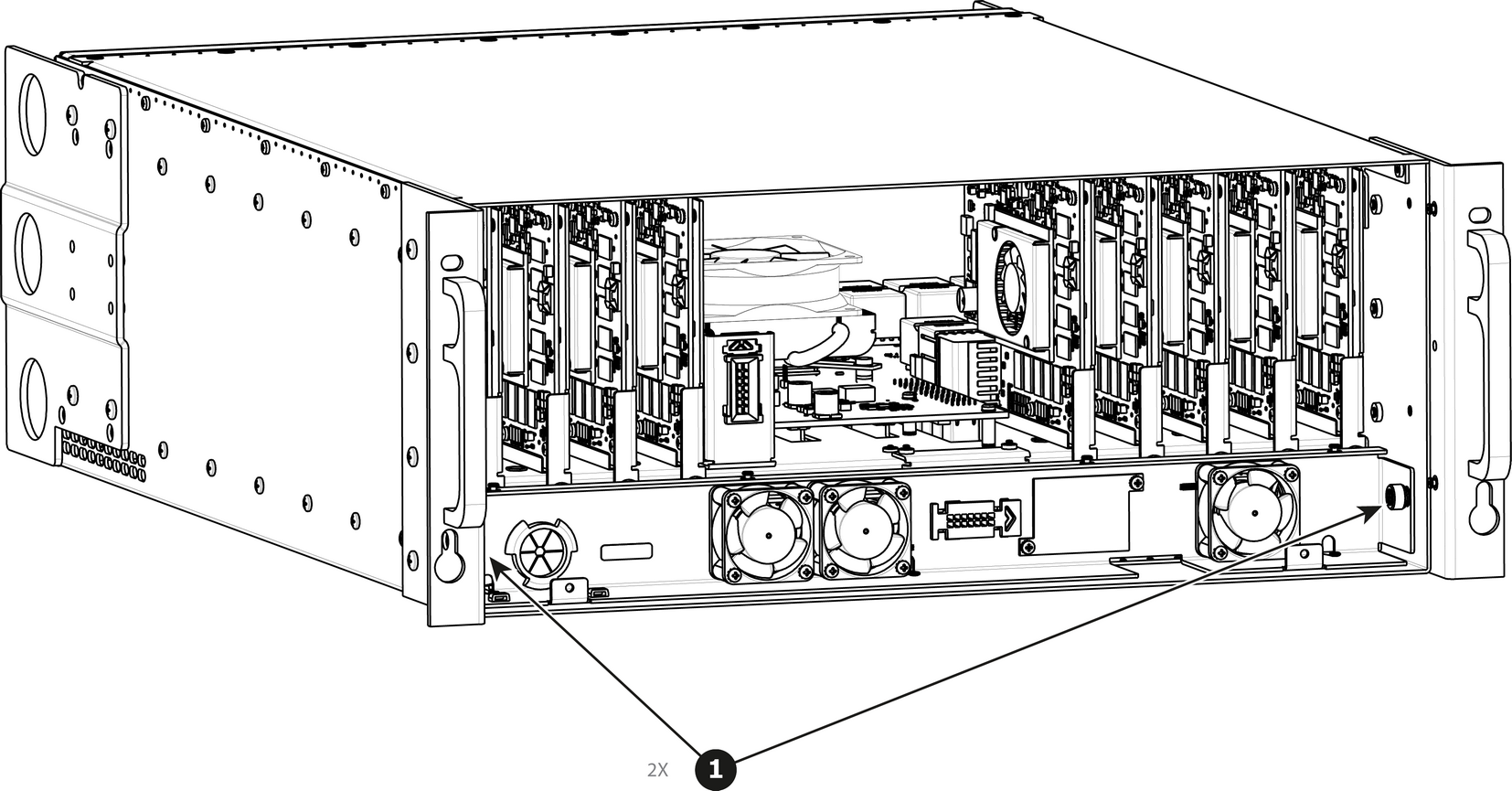

  1. Desserrez et dévissez les 2 vis à ailettes qui maintiennent le plateau de ventilation 1RU sur le châssis.

    Remarque : Vous pourriez avoir besoin d’un tournevis si les vis à ailettes sont très serrées.
    Image 14–27

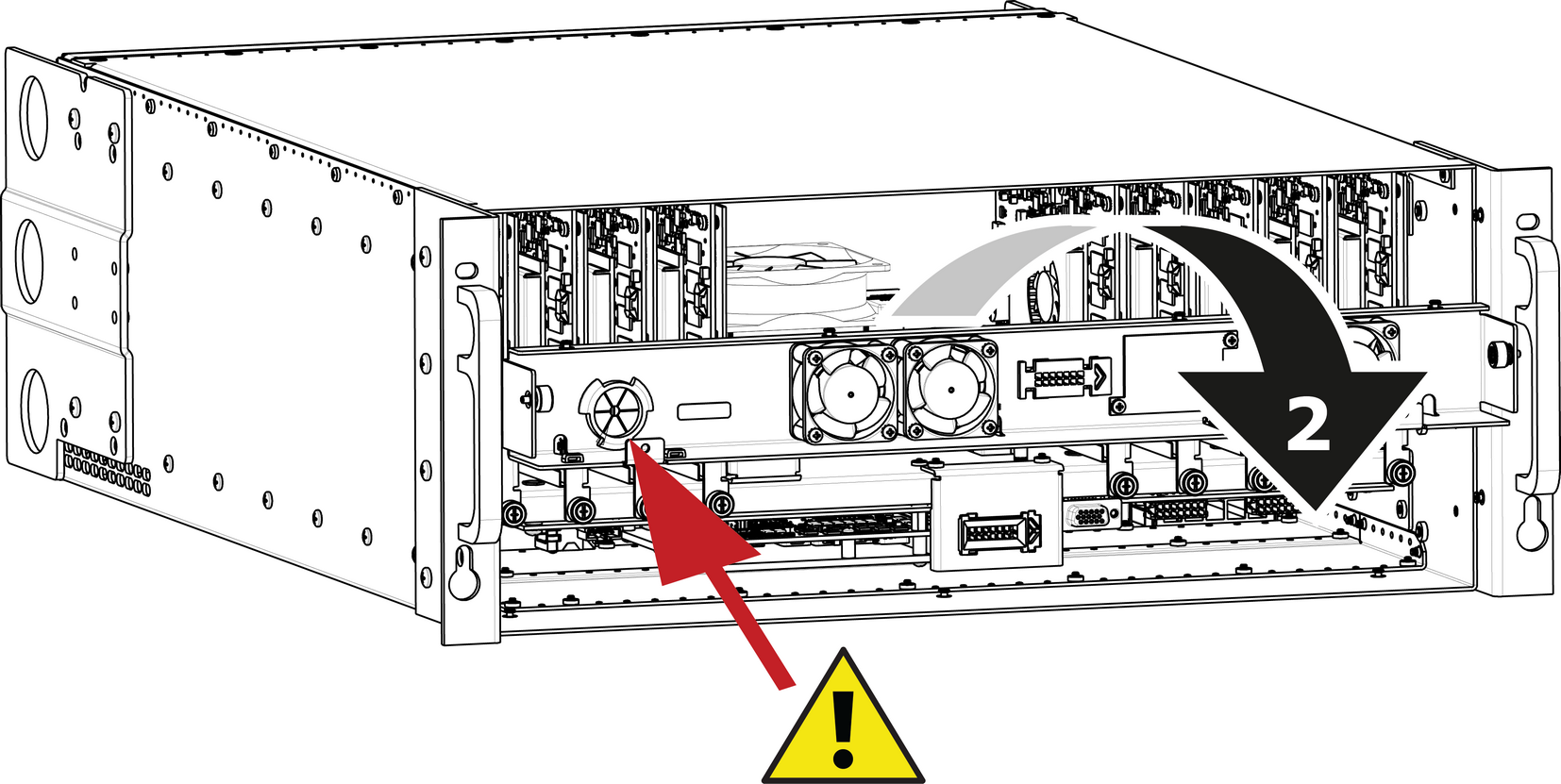

  2. Retirez le plateau.

    Remarque : Vous devrez peut-être incliner le plateau et le diriger pour qu’il passe autour des encoches situées sur le côté du châssis.
    Image 14–28
    Prudence : Avant de le retirer complètement de l’appareil, poussez soigneusement les câbles USB et du panneau avant à travers l’œillet situé sur le côté gauche.
Comment installer le plateau de ventilation 1RU

Suivez la même procédure dans l’ordre inverse et effectuez en plus les opérations suivantes :

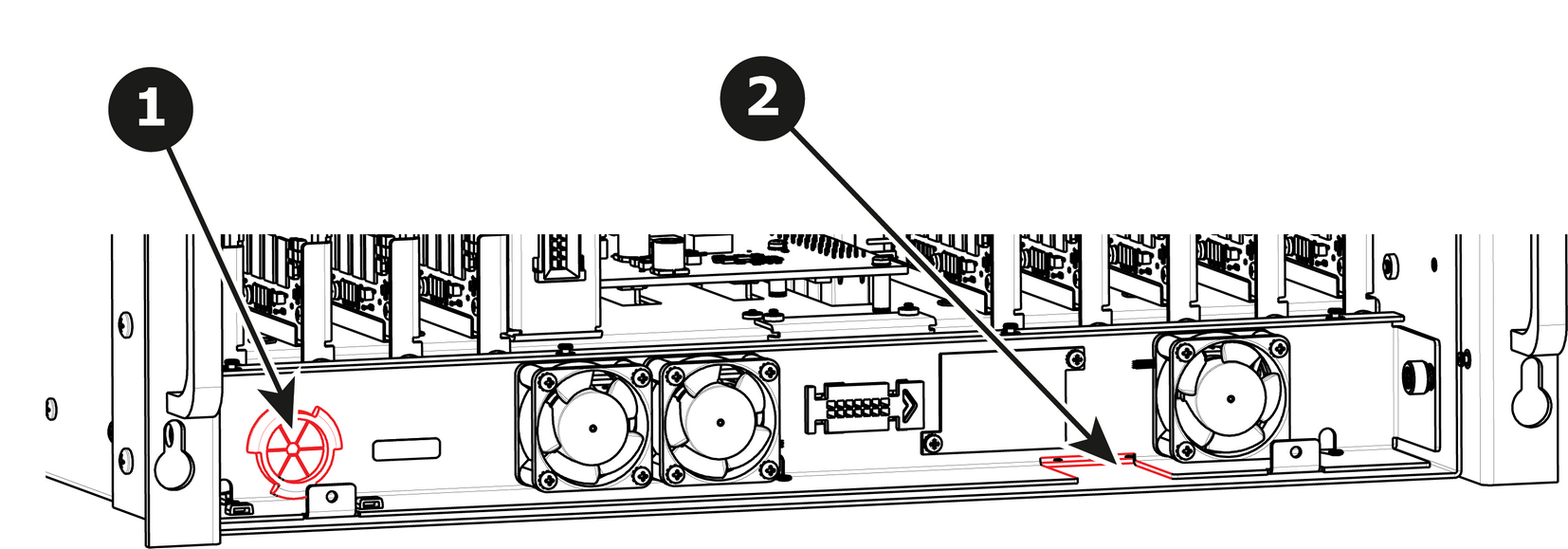

  1. Passez les câbles USB et VFD dans l’œillet.

    Image 14–29
  2. Assurez-vous que la limande du panneau avant passe par l’emplacement situé sur le côté droit.
  3. Alignez le connecteur situé derrière le plateau de ventilation et le connecteur situé sur le support derrière lui et poussez pour que les deux connecteurs s’emboîtent.
