Pièces concernées

Outils nécessaires

Aucun.

Comment retirer le bloc d’alimentation

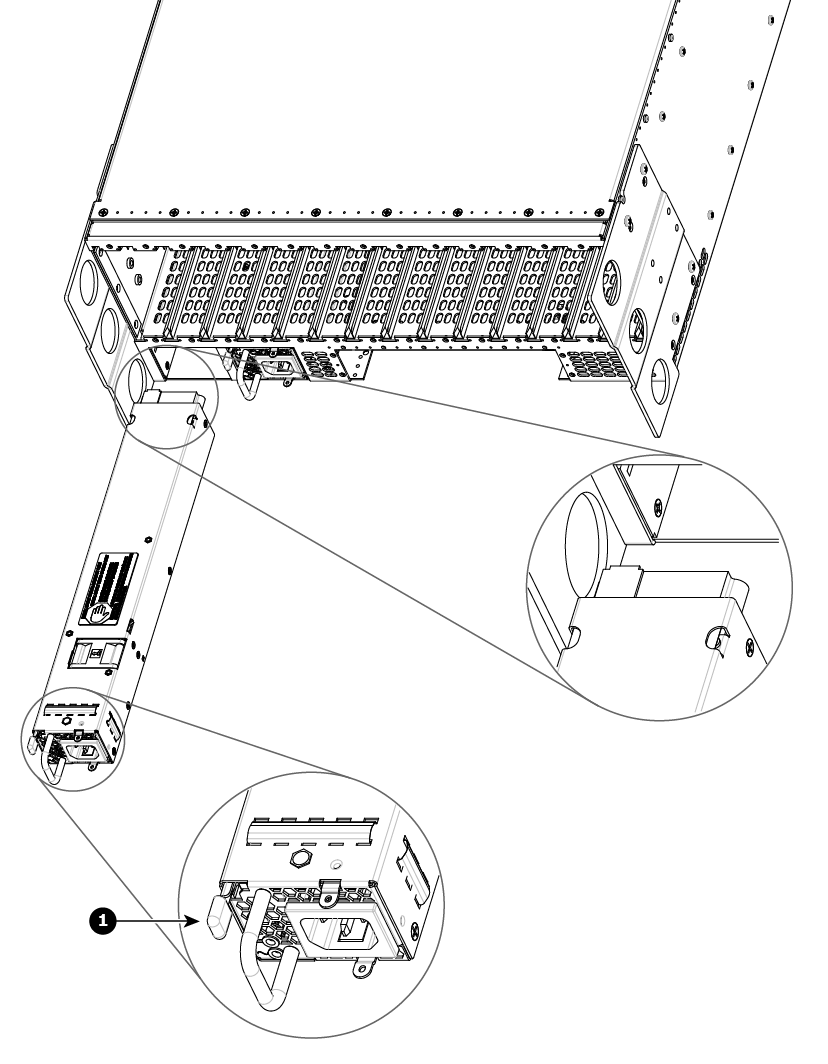

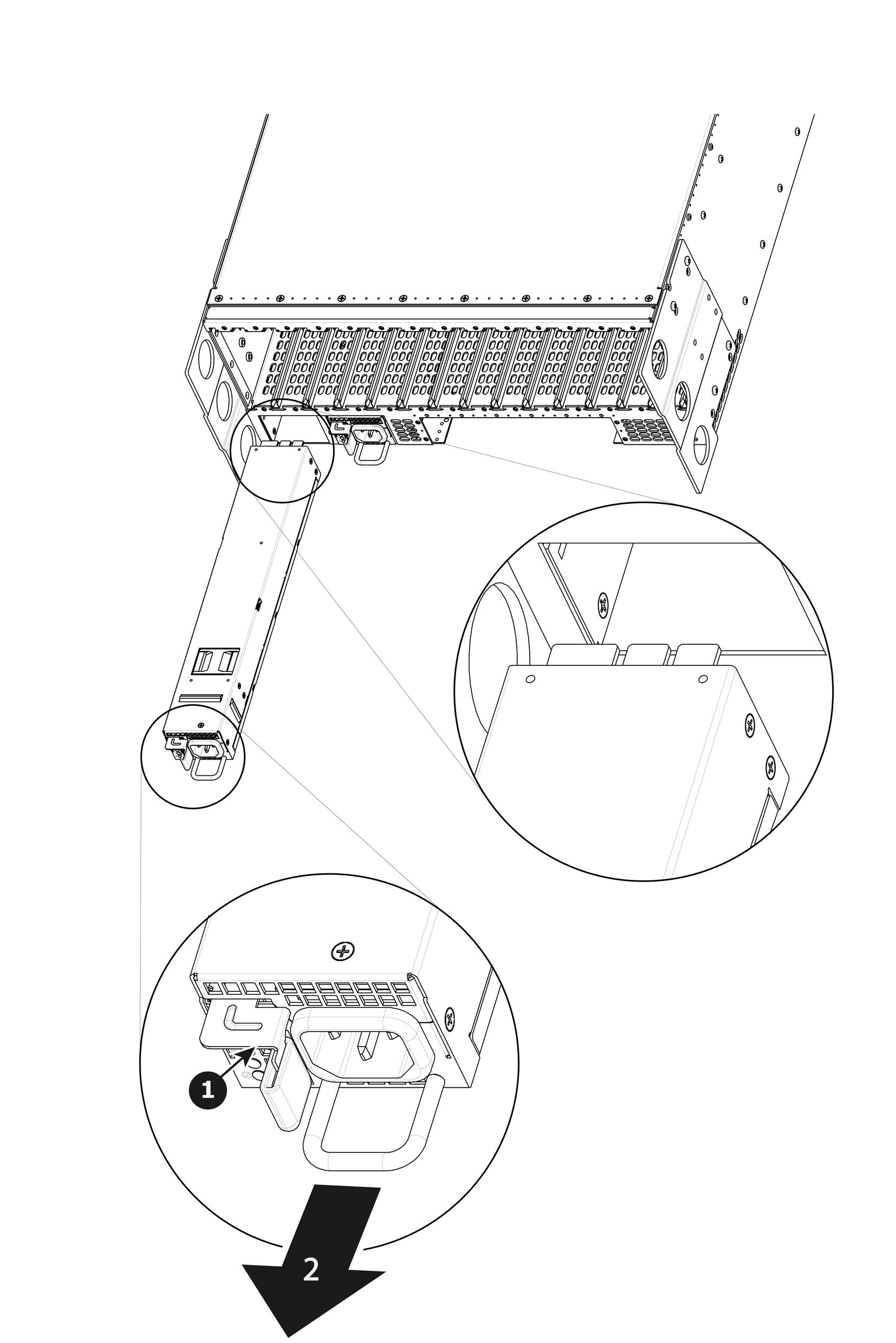

1. Poussez le loquet vers la droite.





2. Retirez le bloc d’alimentation de son emplacement en tirant sur la poignée.

Comment installer le bloc d’alimentation

1. Insérez le bloc d’alimentation dans l’emplacement.



   Remarque : Sur le bloc d’alimentation Gen 1, le bord de la carte doit se trouver en haut du bloc d’alimentation, comme illustré sur l’Image 14–61.

   Sur le bloc d’alimentation Gen 2, le connecteur doit se trouver en haut du bloc d’alimentation, comme illustré sur l’Image 14–62.

2. Poussez le bloc d’alimentation à fond dans l’emplacement. Exercez une légère pression à l’aide de la poignée jusqu’à ce que le bloc d’alimentation soit inséré à fond.
