Généralités

Les châssis des appareils Event Master (E2, série S3 et EX) sont conçus pour être montés en rack. Les appareils sont fournis avec le matériel de montage en rack avant.

Veuillez noter les points importants suivants :

• L’E2 a une hauteur de 4RU, le S3 a une hauteur de 3RU et l’EX a une hauteur de 1RU.

• La température de fonctionnement ambiante maximale est de 40 °C.

  Remarque : la température de fonctionnement ambiante maximale de l’EC-200/EC-210 est de 35 °C.

• Laissez suffisamment d’espace à l’avant et à l’arrière pour que la circulation de l’air dans l’appareil ne soit pas entravée.
• Lors de l’installation d’un équipement dans un rack, répartissez les appareils de manière uniforme afin d’éviter toute situation dangereuse pouvant résulter d’une répartition inégale du poids.
• Ne branchez l’appareil que sur un circuit d’alimentation d’une valeur nominale correcte.
• Il convient d’entretenir de manière fiable la mise à la terre des équipements montés en rack.
• Montez l’appareil en rack à partir des équerres de rack avant à l’aide de quatre vis de rack (non fournies). Les filetages peuvent être métriques ou non, selon le type de rack.

Comment installer l’E2 dans un rack

Procédez comme suit pour monter l’E2 en rack :

1. L’E2 est livré avec des rails latéraux inclus dans la caisse de transport et non installés sur le châssis. Ces rails latéraux, lorsqu’ils sont correctement installés et réglés, permettent de répartir le poids du châssis (et des câbles) à l’intérieur du rack. Procédez comme suit pour régler correctement les rails latéraux :

   1. Mesurez et installez les deux supports de montage fournis sur les rails de rack arrière.

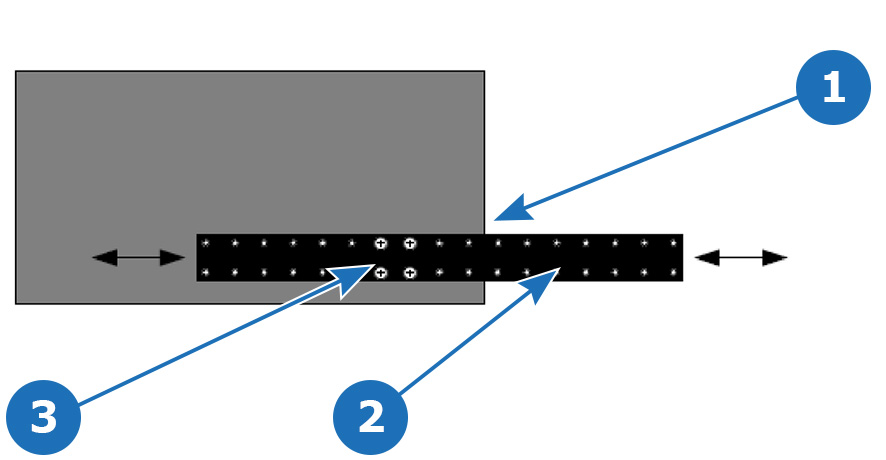

   2. Mesurez la distance entre les rails avant et les rails arrière du rack. Retirez les quatre vis de montage qui fixent chaque rail latéral sur l’E2, puis ajustez l’espacement de chaque rail latéral si nécessaire.



   3. Réinstallez les vis de montage. Une fois le réglage effectué correctement, l’extrémité de chaque rail latéral dépasse de l’emplacement du support de montage arrière, une fois que le châssis est monté en rack.

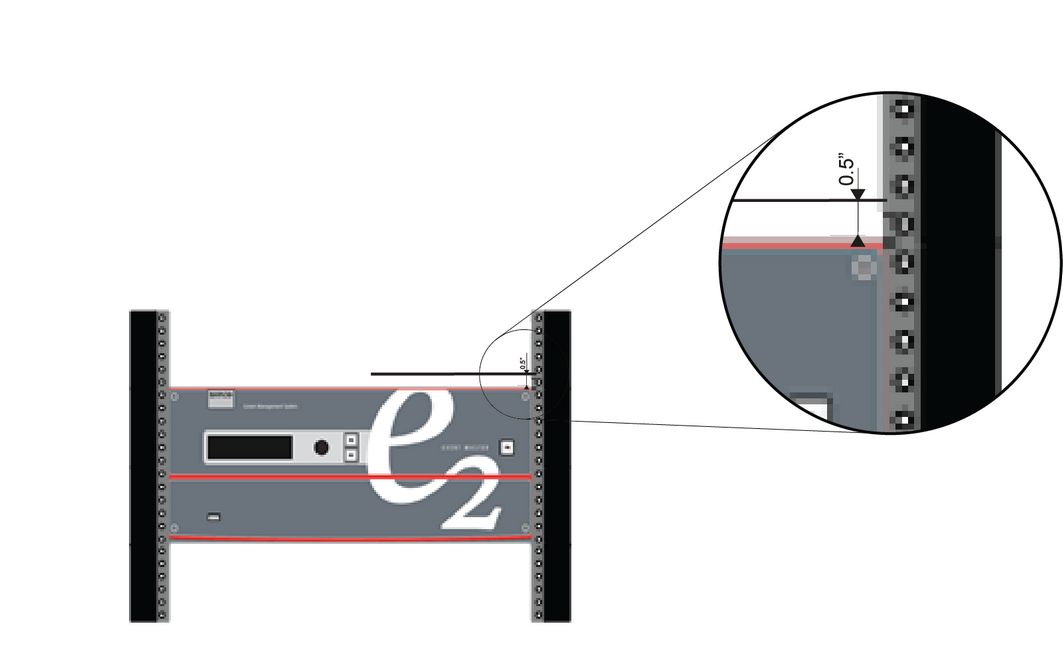

      Pour profiter de cette fonction, assurez-vous qu’il y a au moins 1/2 po d’espace libre au-dessus du châssis.



2. Pour les deux emplacements des trous de fixation de l’E2, mesurez et installez deux vis de rack dans les rails avant de votre rack d’équipement. Laissez dépasser chaque vis d’environ 3/4 po de la surface des rails.
3. Soulevez le châssis et, tout en le soutenant, faites glisser les rails latéraux dans les emplacements des supports de montage arrière.
4. Tout en continuant à soutenir le châssis, faites glisser les vis (dans les rails avant) à travers les deux trous de fixation, et laissez le châssis s’installer dans les emplacements des trous de fixation.
5. Serrez les deux vis inférieures, puis installez et serrez les deux vis supérieures dans le rail du rack.

Comment installer un S3 ou un EX dans un rack

Procédez comme suit pour monter le S3 ou l’EX en rack :

1. Les appareils S3 et EX sont expédiés avec des rails latéraux inclus dans la caisse de transport et non installés sur le châssis. Ces rails latéraux, lorsqu’ils sont correctement installés et réglés, permettent de répartir le poids du châssis (et des câbles) à l’intérieur du rack. Procédez comme suit pour régler correctement les rails latéraux :

   1. Mesurez et installez les deux supports de montage fournis sur les rails de rack arrière.

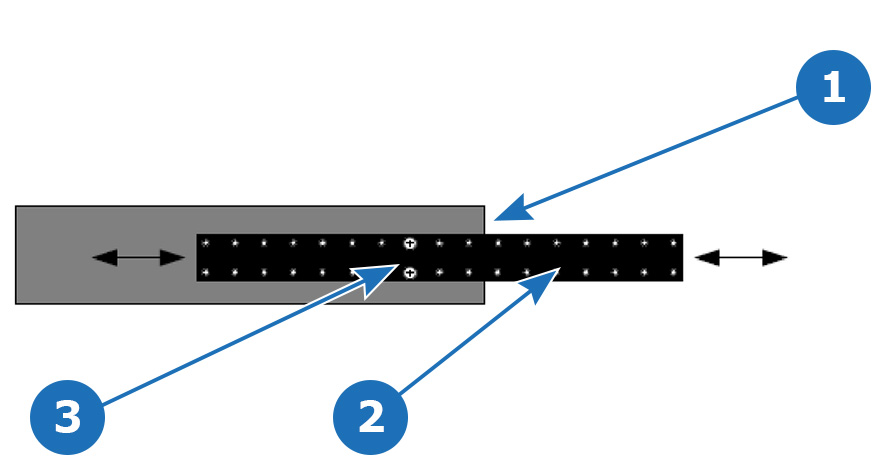

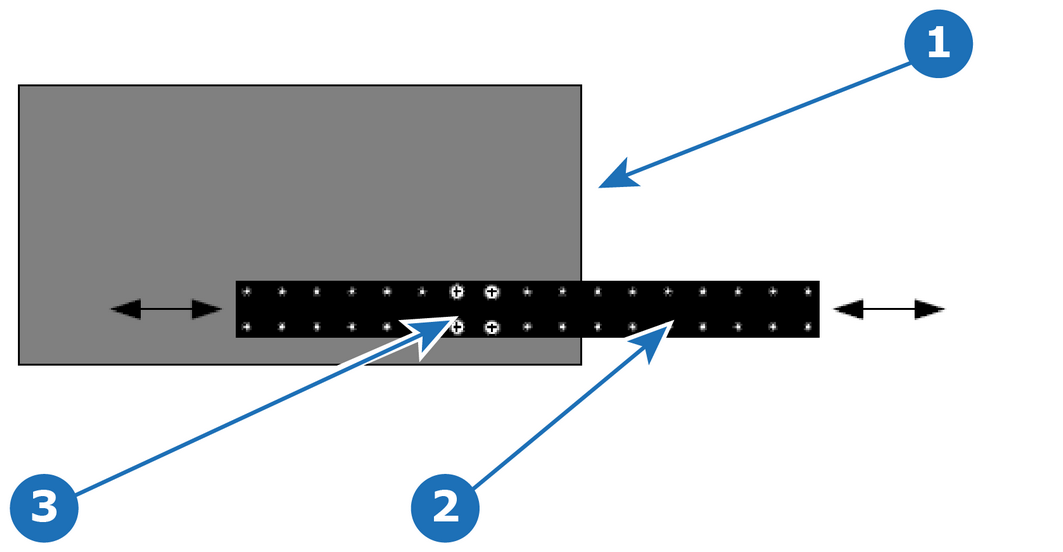

   2. Mesurez la distance entre les rails avant et les rails arrière du rack. Retirez les vis de montage qui fixent chaque rail latéral au châssis, puis ajustez l’espacement de chaque rail latéral si nécessaire. Le S3 utilise quatre vis de montage sur chaque rail latéral ; l’EX utilise deux vis de montage sur chaque rail latéral.





   3. Réinstallez les vis de montage. Une fois le réglage effectué correctement, l’extrémité de chaque rail latéral dépasse de l’emplacement du support de montage arrière, une fois que le châssis est monté en rack.
2. Soulevez le châssis et, tout en le soutenant, faites glisser les rails latéraux dans les emplacements des supports de montage arrière.
3. Tout en continuant à soutenir le châssis, installez et serrez les deux vis inférieures.
4. Enfin, installez et serrez les deux vis supérieures dans le rail du rack.
