A.24 Brochages des connecteurs standard
Brochages du connecteur DisplayPort

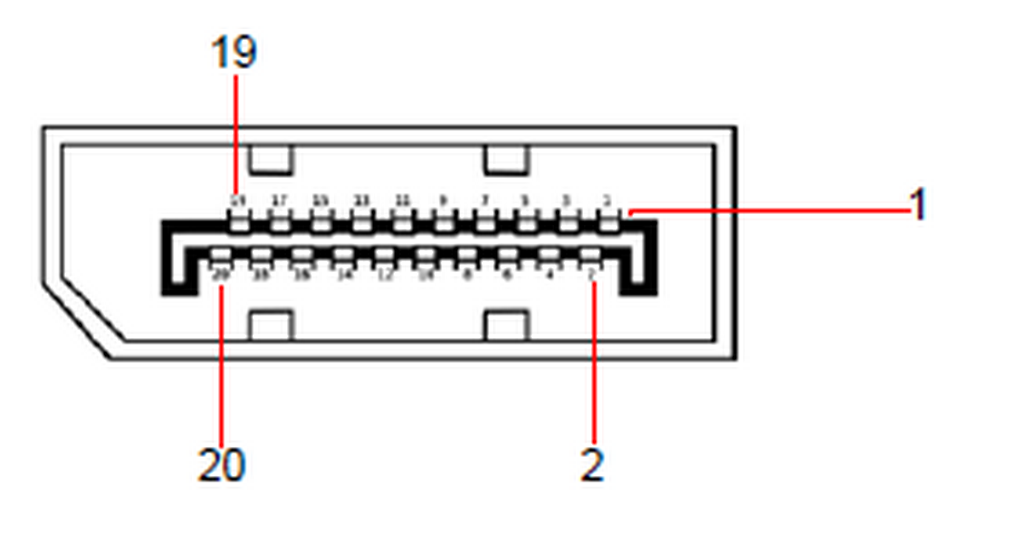

La figure suivante illustre le connecteur DisplayPort.
Image A–1 Connecteur DisplayPortLe tableau suivant répertorie les brochages du connecteur DisplayPort.
| Connecteur DisplayPort |
| Broche | Signal | Broche | Signal |
| 1 | ML_Lane 0 (p) | 11 | MASSE |
| 2 | MASSE | 12 | ML-Lane 3 (n) |
| 3 | ML_Lane 0 (n) | 13 | CONFIG1 (relié à la terre) |
| 4 | ML-Lane 1 (p) | 14 | Config2 (relié à la terre) |
| 5 | MASSE | 15 | AUX CH (p) |
| 6 | ML_Lane 1 (n) | 16 | MASSE |
| 7 | ML-Lane 2 (p) | 17 | AUX CH (n) |
| 8 | MASSE | 18 | Détection connexion à chaud |
| 9 | ML_Lane 2 (n) | 19 | Retour (retour de l’alimentation) |
| 10 | ML_Lane 3 (p) | 20 | DP_PWR Alimentation du connecteur (3,3 V, 500 mA) |
Brochages du connecteur DVI

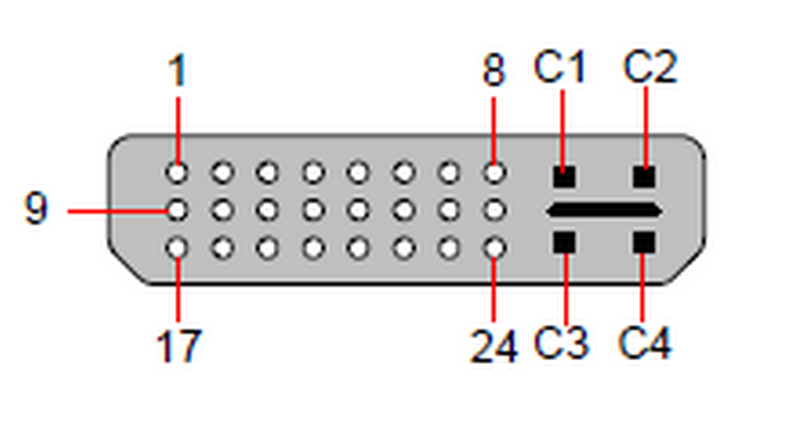

La figure suivante illustre le connecteur DVI.
Image A–2 Connecteur DVILes tableaux suivants répertorient les brochages du connecteur DVI. Remarque :
- T.M.D.S = Transition Minimized Differential Signal (signal différentiel à transition réduite)
- DDC = Display Data Channel
| Connecteur DVI |
| Broche | Signal | Broche | Signal |
| 1 | T.M.D.S Données 2- | 13 | T.M.D.S Données 3+ |
| 2 | T.M.D.S Données 2+ | 14 | Alimentation +5 V |
| 3 | T.M.D.S Blindage données 2/4 | 15 | Masse (pour +5 V) |
| 4 | T.M.D.S Données 4- | 16 | Détection connexion à chaud |
| 5 | T.M.D.S Données 4+ | 17 | T.M.D.S Données 0- |
| 6 | Horloge DDC | 18 | T.M.D.S Données 0+ |
| 7 | Données DDC | 19 | T.M.D.S Blindage données 0/5 |
| 8 | Synchronisation verticale analogique | 20 | T.M.D.S Données 5- |
| 9 | T.M.D.S Données 1- | 21 | T.M.D.S Données 5+ |
| 10 | T.M.D.S Données 1+ | 22 | T.M.D.S Blindage Horloge |
| 11 | T.M.D.S Blindage données 1/3 | 23 | T.M.D.S Horloge + |
| 12 | T.M.D.S Données 3- | 24 | T.M.D.S Horloge - |
| Broches MicroCross |
| Broche | Signal | Broche | Signal |
| C1 | Vidéo rouge analogique | C4 | Synchronisation horizontale analogique |
| C2 | Vidéo vert analogique | C5 | Retour de la masse commune analogique |
| C3 | Vidéo bleu analogique | | |
Brochages du connecteur Ethernet

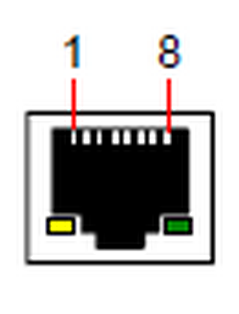

La figure suivante illustre le connecteur Ethernet.
Image A–3 Connecteur EthernetLe tableau suivant répertorie les brochages du connecteur Ethernet.
| | | | Port RJ45 — 10/100 Base-T | Port RJ45 — 1000 Base-T |
| Broche | Paire | Couleur | Description | Description |
| 1 | 3 | blanc/vert | TXD+ | TX0+ |
| 2 | 3 | vert | TXD- | TX0- |
| 3 | 2 | blanc/orange | RXD+ | RX0+ |
| 4 | 1 | bleu | — | TX1+ |
| 5 | 1 | blanc/bleu | — | TX1- |
| 6 | 2 | orange | RXD- | RX0- |
| 7 | 4 | blanc/marron | — | Rx1+ |
| 8 | 4 | marron | — | RX1- |
Brochages du connecteur HDMI

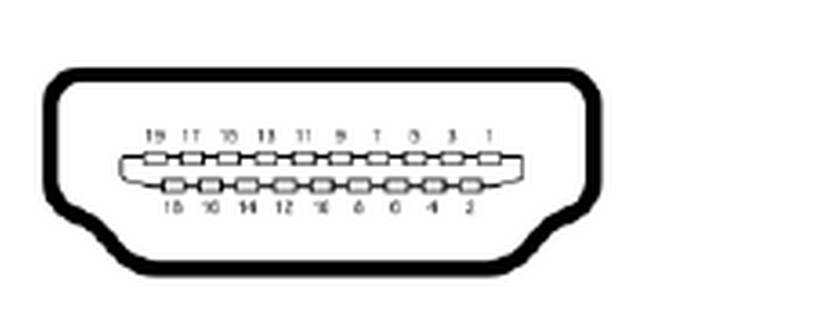

La figure suivante illustre le connecteur HDMI.
Image A–4 Connecteur HDMILe tableau suivant répertorie les brochages du connecteur HDMI.
| Connecteur HDMI |
| Broche | Signal | Broche | Signal |
| 1 | Données TMDS 2+ | 11 | TMDS Clock Shield |
| 2 | Blindage données TMDS 2 | 12 | Horloge TMDS - |
| 3 | Données TMDS 2- | 13 | CEC |
| 4 | Données TMDS 1+ | 14 | |
| 5 | Blindage données TMDS 1 | 15 | SCL |
| 6 | Données TMDS 1- | 16 | SDA |
| 7 | Données TMDS 0+ | 17 | Terre DDC/CEC/HEC |
| 8 | Blindage données TMDS 0 | 18 | Alimentation +5 V (max. 50 mA) |
| 9 | Données TMDS 0- | 19 | Détection connexion à chaud (toutes versions) et données HEC+ |
| 10 | Horloge TMDS + | | |
