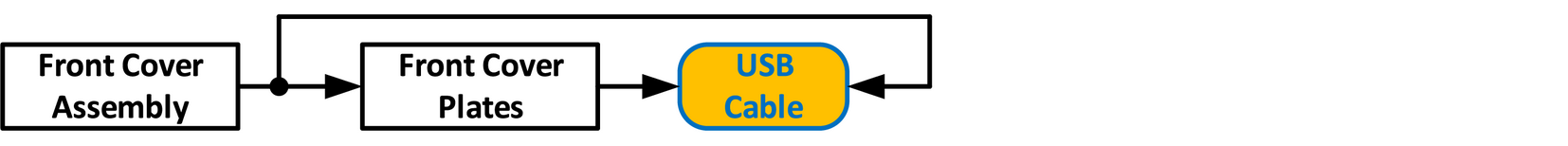

Organigramme

Remarque : Le câble USB est connecté au câble d’extension USB (le câble connecté à la carte d’alimentation du système). Cette procédure explique comment le déconnecter des deux côtés du câble.

Pièces concernées

Outils nécessaires

• 1x tournevis cruciforme n°2
• Tournevis hexagonal
• Douille d’écrou.

Comment retirer le câble USB

1. Détachez complètement le couvercle avant et retirez-le de l’appareil (voir la procédure correspondante).
2. Déconnectez le câble USB du câble d’extension USB (l’autre côté du câble est connecté à la carte d’alimentation du système).
3. Déconnectez les câbles du VFD et du panneau du clavier avant de l’ensemble de VFD et des cartes du panneau avant.
4. Placez le boîtier du panneau avant face vers le bas sur une surface plane.

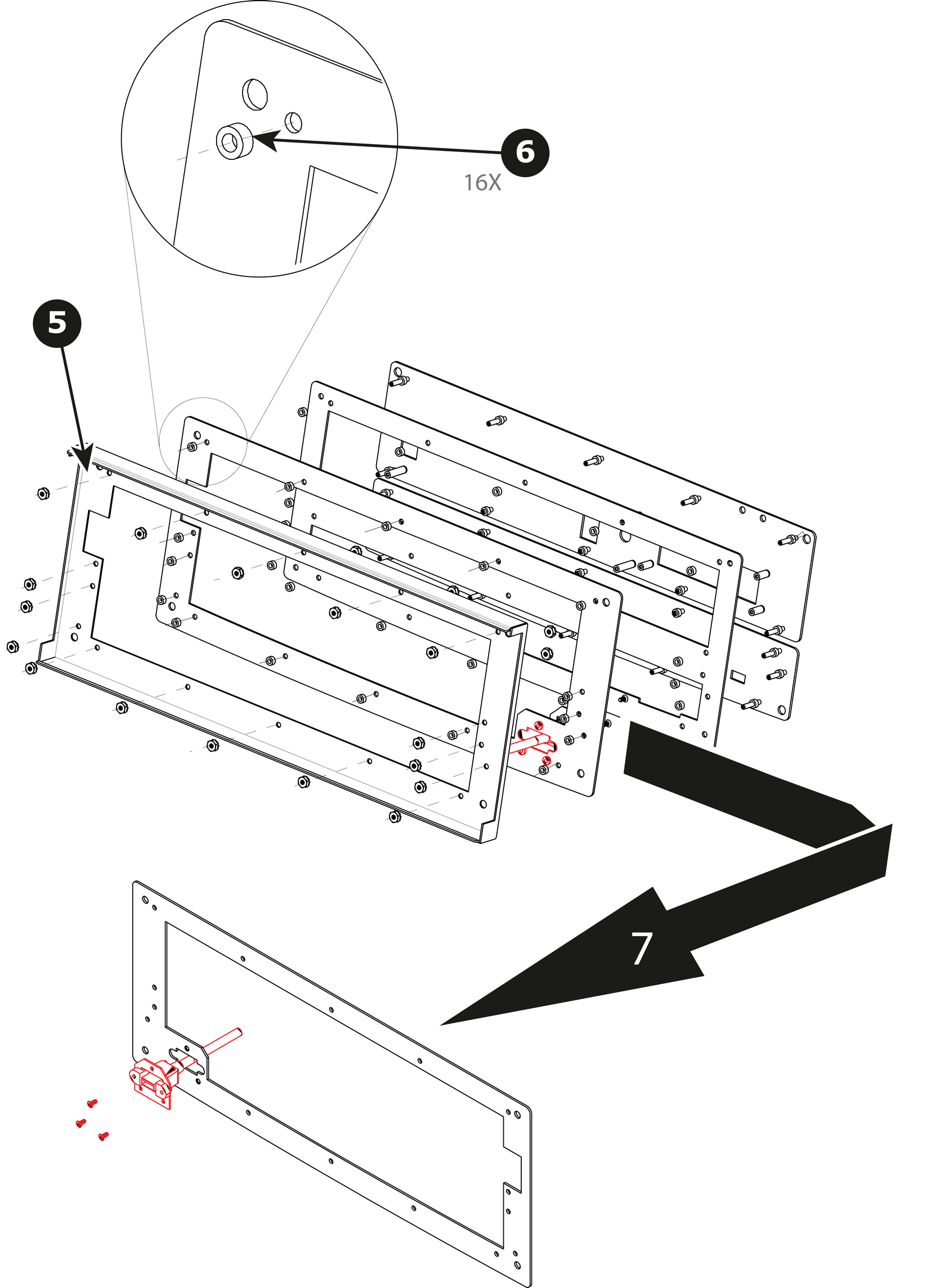

5. Utilisez la douille pour écrou pour retirer les 16 écrous (6-32) qui fixent la première plaque à l’ensemble.

6. Retirez et mettez de côté les 16 espaceurs situés sous la plaque que vous venez de retirer.



7. Retirez la plaque qui a été exposée après le retrait des écrous.

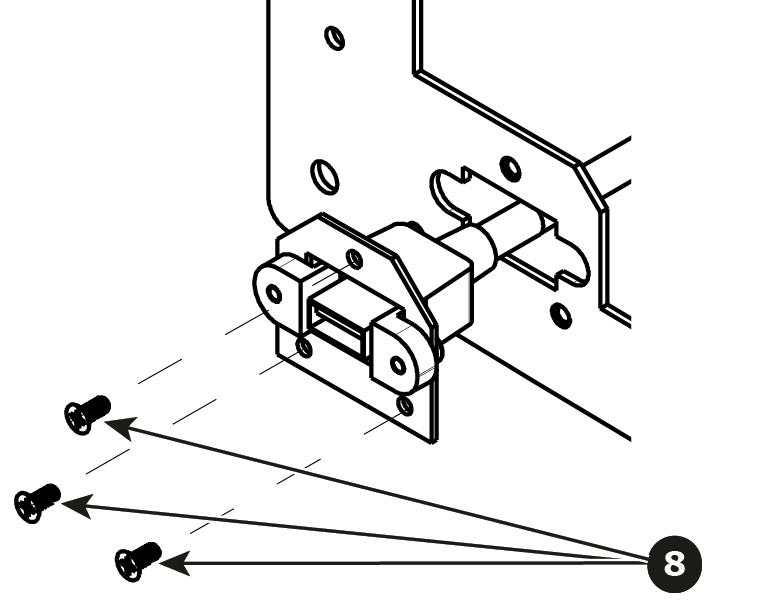

8. Retirez les trois vis qui maintiennent le câble USB dans la plaque métallique.



9. Retirez le câble USB.

Comment installer le câble USB

Pour installer le câble USB, suivez la même procédure dans l’ordre inverse.
