15.26 Plaque de support latérale

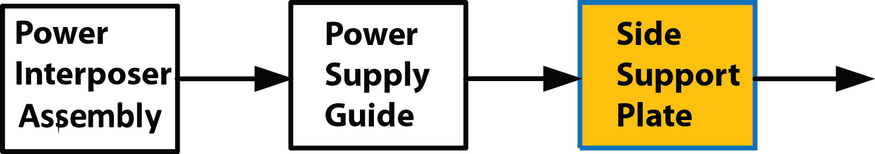

Organigramme
Image 15–64

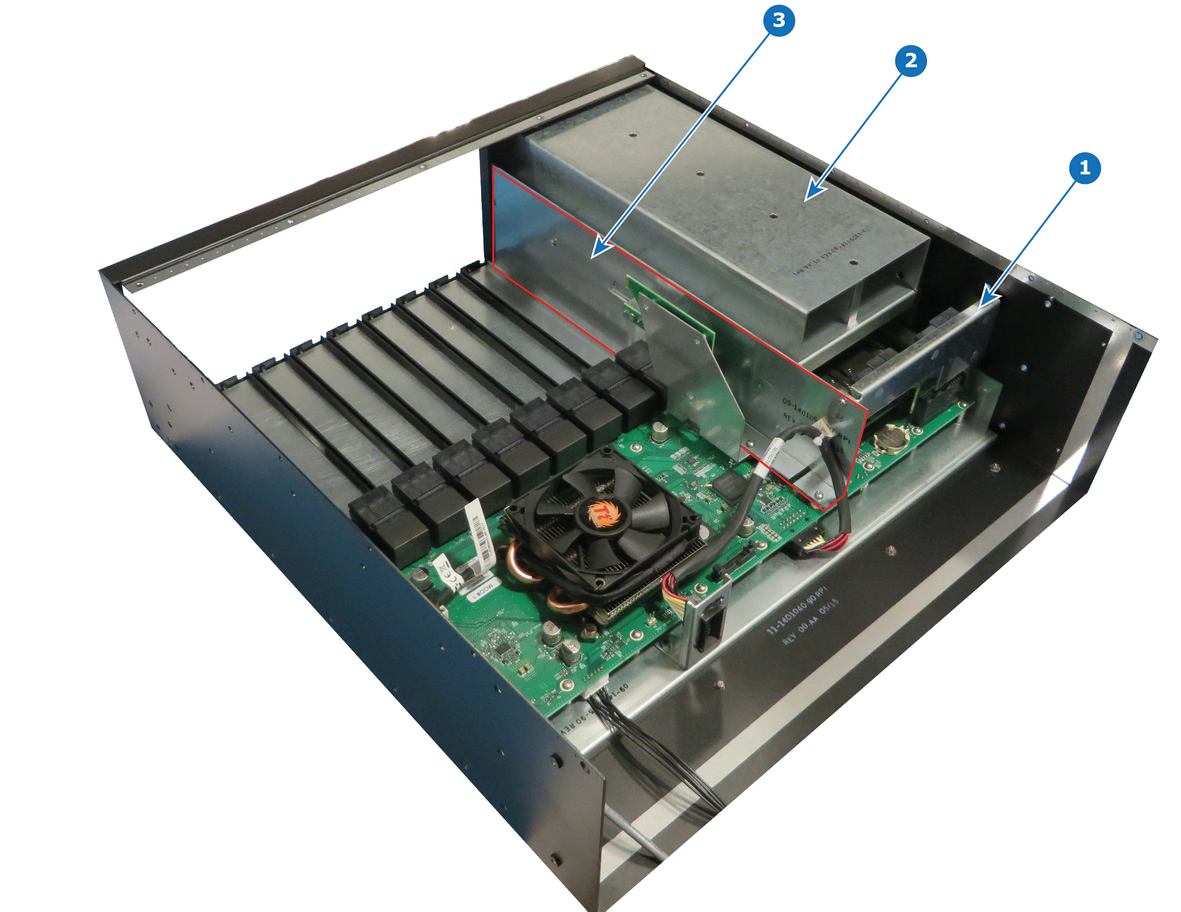

Présentation
Image 15–65
1
Interposeur d’alimentation
2
Guide du bloc d’alimentation
3
Plaque de support latérale
Outils nécessaires

1x tournevis cruciforme n°2

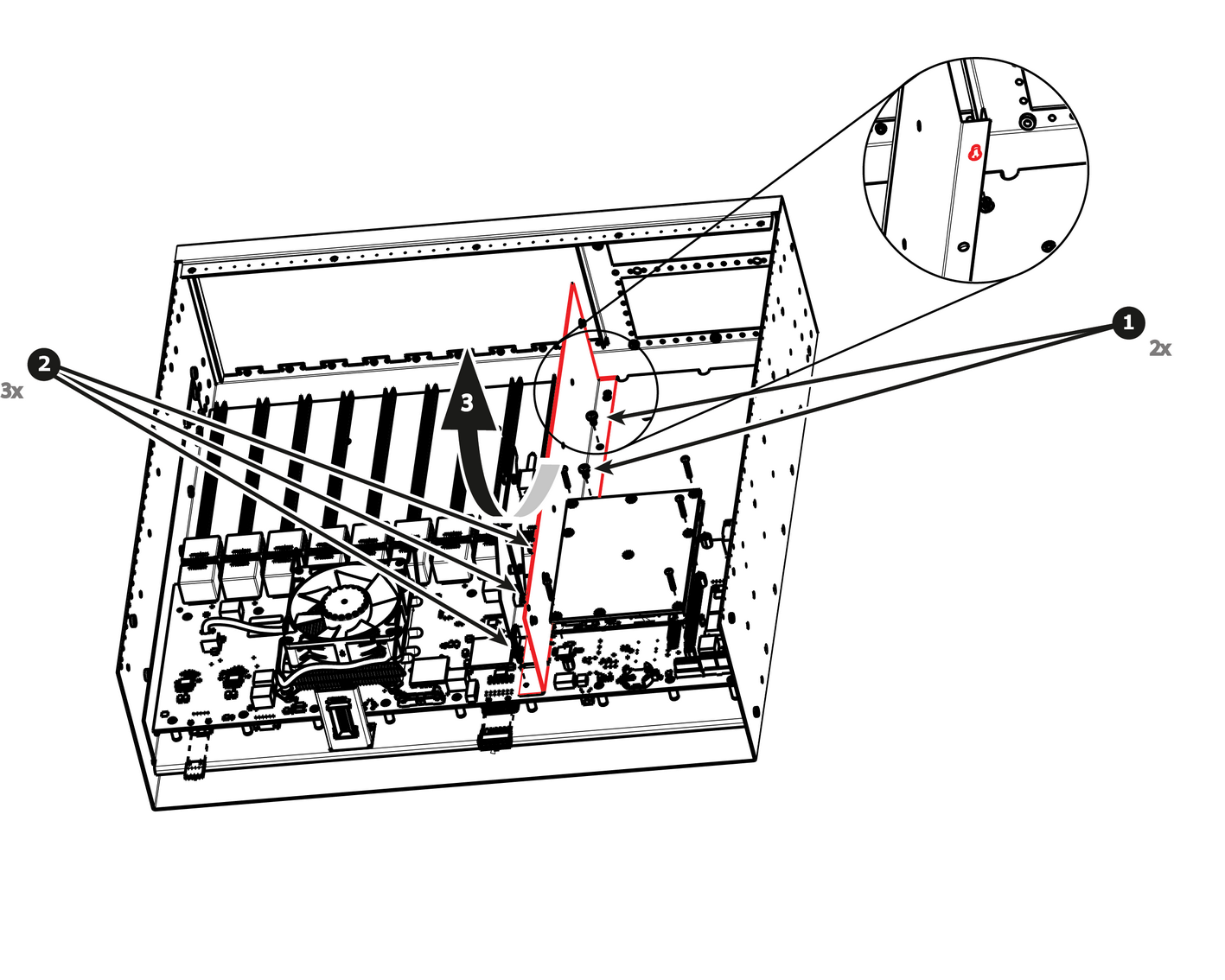

Comment retirer la plaque de support latérale
  1. Retirez les deux vis SEMS à tête cylindrique bombée (6-32x0,25 - acier inoxydable) qui fixent la plaque de support latérale au support de carte mère.
  2. Retirez les trois vis SEMS à tête cylindrique bombée (4-40x0,25 - acier inoxydable) qui fixent la plaque de support latérale au support de carte mère.

  3. Avancez la plaque de support latérale (cet élément est aligné sur le support de carte mère par des trous de fixation), puis retirez doucement la plaque de support latérale de l’appareil.

    Image 15–66
    Remarque : Il peut s’avérer nécessaire de desserrer l’attache du câble qui maintient le câble d’alimentation du ventilateur en place.
Comment installer la plaque de support latérale

Pour installer la plaque de support latérale, suivez la même procédure dans l’ordre inverse.

Remarque : Des trous de fixation ont été découpés dans la partie inférieure de la plaque de support latérale, ce qui facilitera grandement l’installation. Voir les détails sur le dessin précédent.
