16.10 Carte mère

Organigramme
Image 16–16 Carte mère
Présentation

Plusieurs éléments doivent être retirés du châssis avant de pouvoir retirer la carte mère. Ces éléments se répartissent en deux groupes : les éléments du panneau arrière et les éléments du châssis. Une fois ces éléments retirés, vous pouvez retirer la carte mère.

Pièces concernées
Carte de la série Event Master
Écrous hexagonaux BNC (x2)
Rondelles dentées BNC (x2)
Douille isolante BNC (x1)
Limande de la carte de bord de l’emplacement n°1
Interposeur EX (emplacement n°1)
Limande de la carte de bord de l’emplacement n°2
Câble d’alimentation CC
Guide de la carte de bord
Câble USB Type B
Câble DisplayPort
Carte mère de l’EX
Ventilateur

N’importe quelle carte de la série Event Master entre dans les emplacements n°1 et 2.

Outils nécessaires
Éléments du panneau arrière
Image 16–17 Retrait de la carte mère – éléments du panneau arrière
1
Connecteurs Genlock (BNC)
2
Douille isolante BNC
3
Rondelles dentées BNC
4
Écrous hexagonaux BNC
5
Emplacement n°1
6
Carte de la série Event Master
7
Vis à ailettes
  1. Retirez les écrous hexagonaux et les rondelles dentées des deux connecteurs Genlock BNC, puis retirez la douille isolante du connecteur Genlock In BNC.

    Remarque : n’oubliez pas d’installer la douille isolante sur le connecteur Genlock In BNC lors de la réinstallation.

  2. Desserrez les vis à ailettes de la carte de la série Event Master dans l’emplacement n°1, puis retirez la carte de l’emplacement.
Éléments du châssis

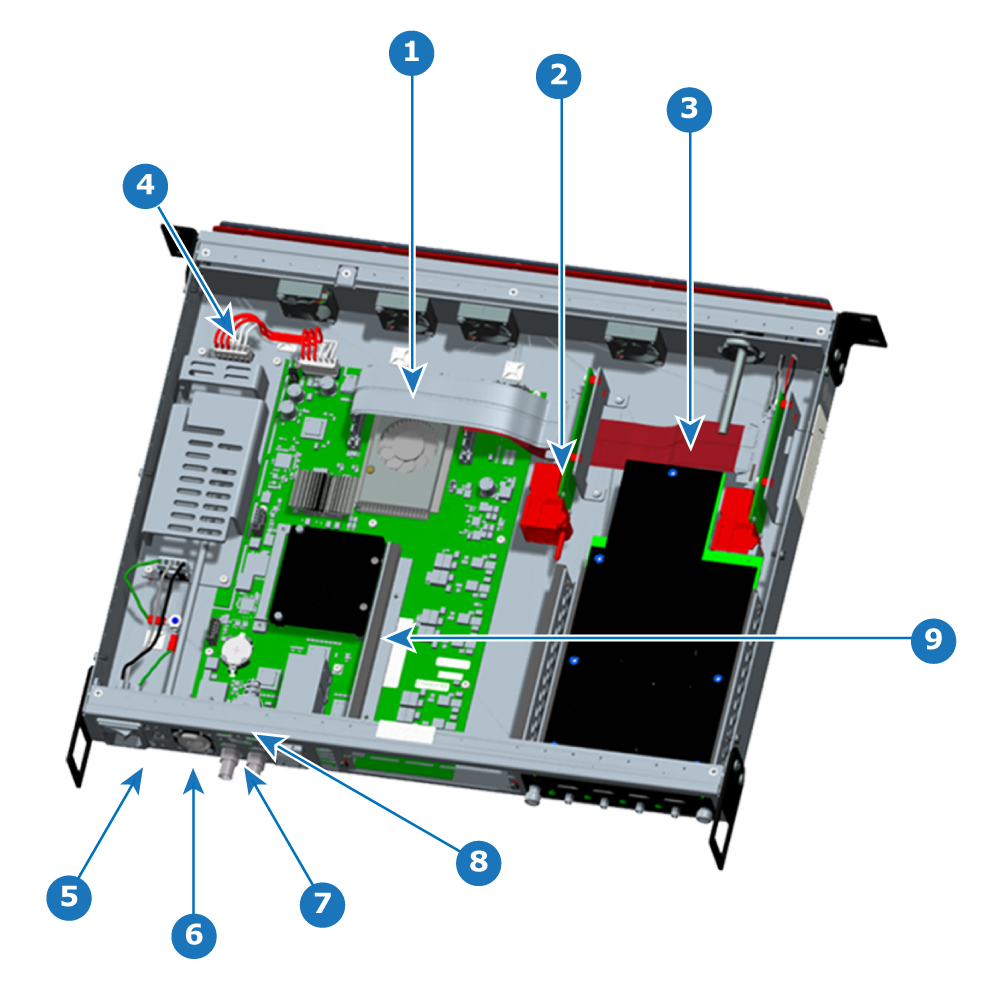

Image 16–18 Retrait de la carte mère – éléments du châssis
1
Limande de la carte de bord de l’emplacement n°1
2
Interposeur de l’emplacement n°1
3
Limande de la carte de bord de l’emplacement n°2
4
Câble d’alimentation CC
5
Câble USB Type B
6
Connecteur RJ45 (Ethernet)
7
Connecteurs Genlock (BNC)
8
Câble DisplayPort
9
Guide-carte de la série Event Master
  1. Retirez le couvercle supérieur.
  2. Coupez les colliers de serrage du câble USB arrière et du câble du connecteur DisplayPort.

    ATTENTION : le fait de ne pas couper les colliers de serrage autour des câbles à déplacer ou à retirer peut endommager les supports des colliers de serrage et les surfaces auxquelles ils sont fixés.

  3. Déconnectez d’abord la limande de la carte de bord de l’emplacement n°1 de la carte mère, puis de l’interposeur de l’emplacement n°1, et enfin retirez la limande du châssis.
  4. Retirez les deux vis qui fixent l’interposeur de l’emplacement n°1 au plancher du châssis et retirez l’interposeur du châssis.

    Elles se trouvent sur la partie inférieure du châssis, près de l’avant et près du centre du châssis lorsque l’on regarde de gauche à droite.

  5. Déconnectez d’abord la limande de la carte de bord de l’emplacement n°2 de la carte mère, puis de l’interposeur de l’emplacement n°2, et enfin retirez la limande du châssis.
  6. Débranchez le câble d’alimentation CC de la carte mère.
  7. Débranchez le câble du connecteur USB Type B arrière du connecteur barrette USB du panneau arrière de la carte mère.
  8. Retirez les vis situées au-dessus et au-dessous du connecteur USB Type B du panneau arrière, puis retirez le connecteur et son câble du châssis.
  9. Retirez les deux vis qui fixent la plaque de montage RJ45 (Ethernet) au panneau arrière du châssis.

    Ces vis se trouvent en dessous et à gauche, et au-dessus et à droite de la plaque de montage RJ45. Ne retirez pas les vis de la plaque de montage proprement dite. La plaque de montage doit rester fixée au connecteur RJ45 de la carte mère.

  10. Déconnectez le câble DisplayPort de la carte mère.
  11. Retirez les deux vis (juste au-dessus des connecteurs Genlock) qui fixent le câble DisplayPort au panneau arrière, puis retirez le câble DisplayPort du châssis.
  12. Retirez les deux vis qui fixent le guide-carte de l’emplacement n°1 à la carte mère et retirez le guide-carte du châssis.
  13. Dévissez les espaceurs du guide-carte et retirez-les du châssis.

    Ils passent par des emplacements de la carte mère, mais il est impossible de retirer cette dernière sans avoir préalablement enlevé les espaceurs.

Les éléments du châssis sont représentés retirés du châssis dans l’Image 16–19.

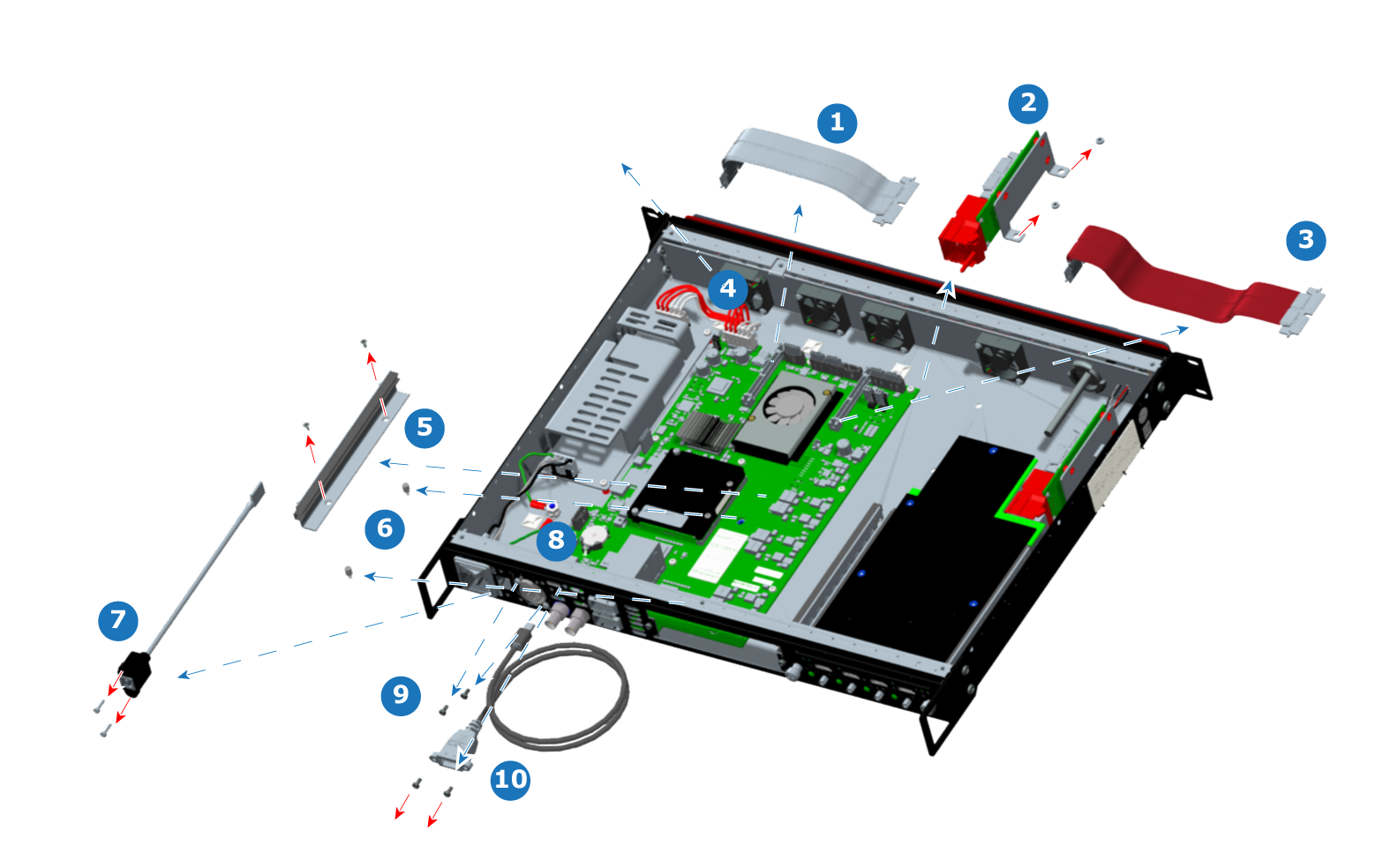

Image 16–19 Retrait de la carte mère – éléments du châssis retirés
1
Limande de la carte de bord de l’emplacement n°1
2
Interposeur de l’emplacement n°1
3
Limande de la carte de bord de l’emplacement n°2
4
Câble d’alimentation CC
5
Guide-carte de la série Event Master
6
Espaceurs de guide-carte
7
Connecteur et câble USB Type B
8
Connecteur barrette USB sur le panneau arrière
9
Vis de montage RJ45 sur le panneau arrière
10
Connecteur et câble DisplayPort
Carte mère

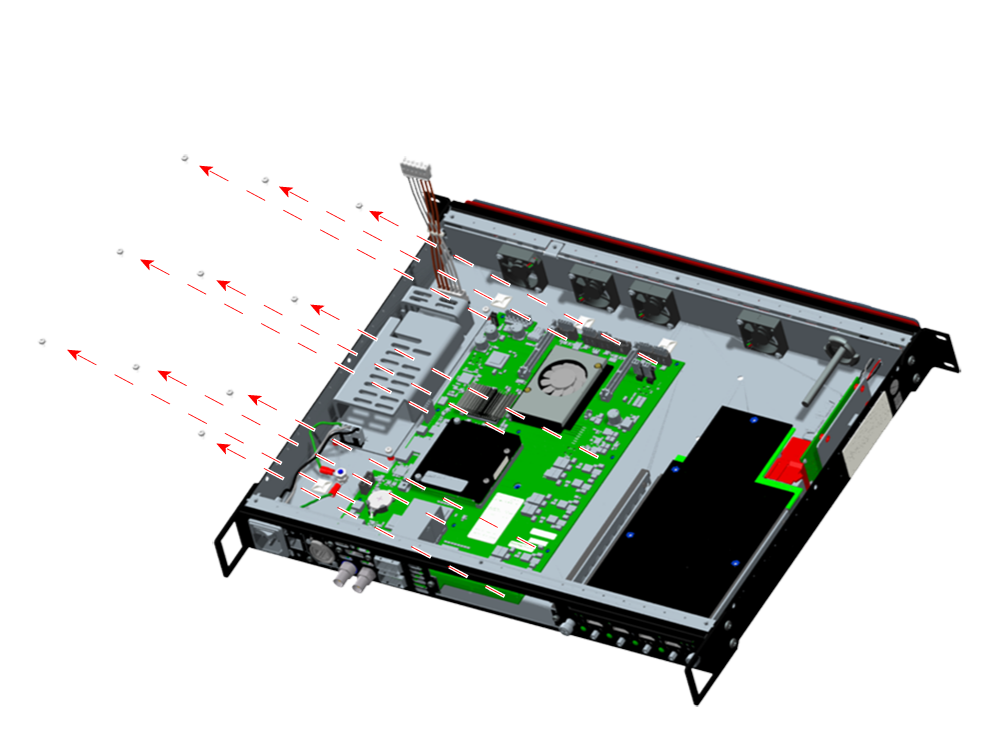

Image 16–20 Retrait de la carte mère – vis de la carte mère
  1. Retirez les 11 vis qui fixent la carte mère au châssis.
  2. Soulevez l’extrémité avant de la carte mère et faites-la pivoter vers le haut.

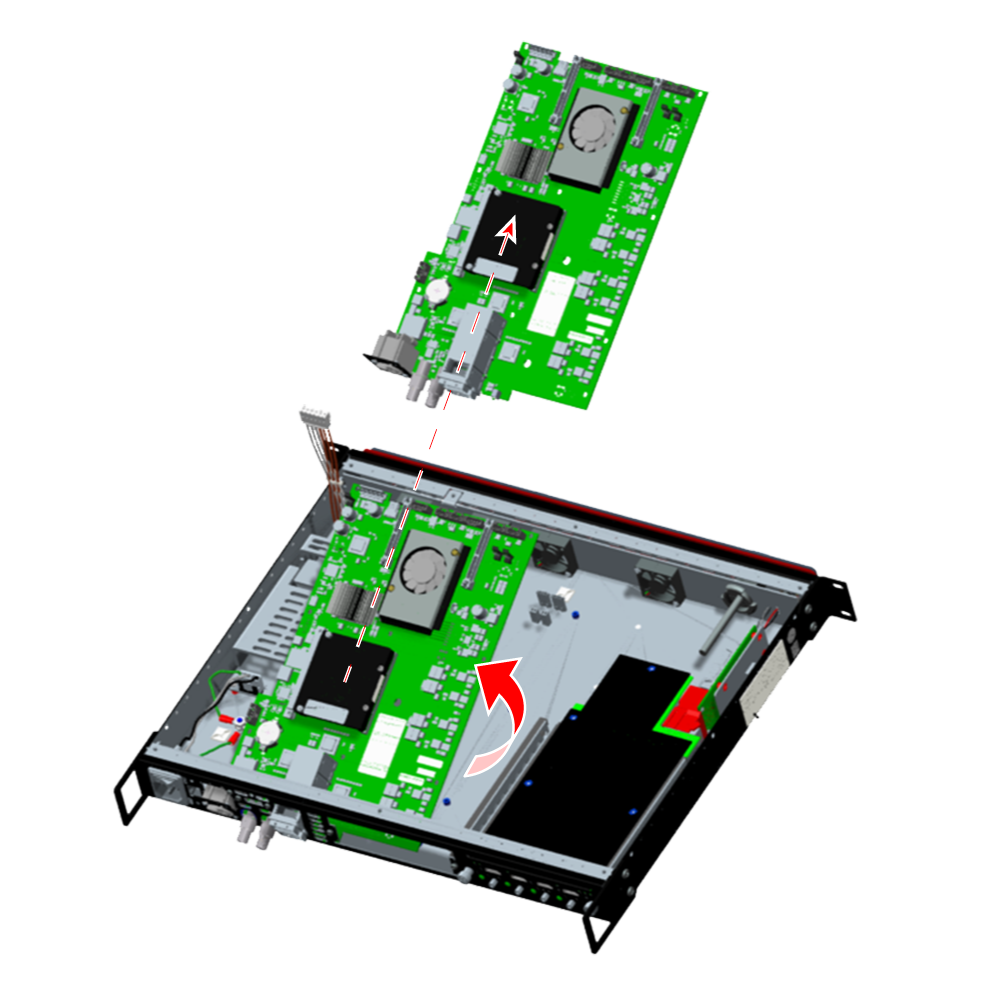

    Image 16–21 Retrait de la carte mère
  3. Retirez la carte mère du châssis.

    Remarque : il y a un isolateur BNC sur le connecteur d’entrée Genlock. Veillez à le mettre de côté afin de pouvoir le remettre en réinstallant la carte mère.

Comment installer la carte mère

Pour installer la carte mère dans le châssis de l’EX, suivez les étapes de la procédure de retrait dans l’ordre inverse.

  1. Placez la carte mère dans le châssis.
  2. Installez les éléments du châssis.
  3. Installez les éléments du panneau arrière.

    Remarque : n’oubliez pas d’installer la douille isolante sur le connecteur Genlock In BNC – tant à l’intérieur qu’à l’extérieur du châssis – avant d’installer les rondelles dentées et les écrous hexagonaux.
