6.8 Menu Configuration > Zone de ressources du réseau

Généralités

Cette partie de la page Configuration du système répertorie la liste des appareils disponibles sur le réseau local et les identifie.

Description

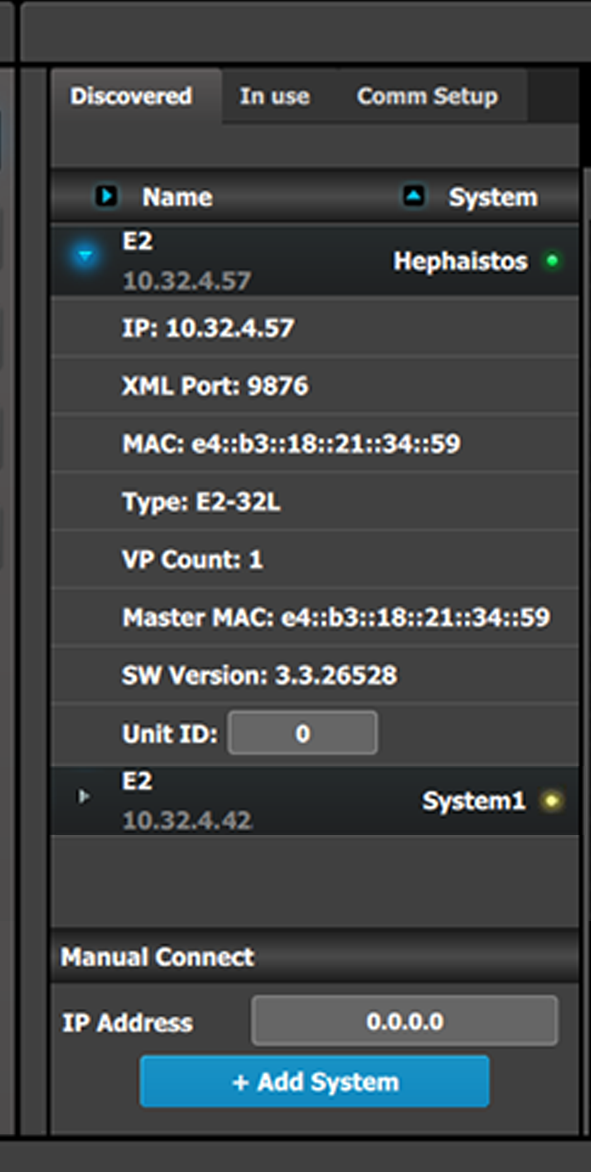

Le panneau de cette zone comporte trois onglets :

  • Découvert : répertorie tous les appareils découverts sur le réseau local, quel que soit le système sélectionné.
  • En cours d’utilisation : répertorie les appareils du système sélectionné.
  • Configuration comm. : si l’EM GUI fonctionne sur un contrôleur EC-200, cet onglet détecte et indique si un EC-50 est connecté au plus grand contrôleur.

Remarque : lorsque l’onglet Découvert est sélectionné, le logiciel Event Master Toolset envoie continuellement une diffusion UDP sur le réseau pour localiser les appareils (toutes les 5 secondes).

En regard du nom de l’appareil, une DEL indique l’état de l’appareil :

  • Jaune : trouvé dans le réseau mais non attribué
  • Vert : attribué et disposant actuellement d’un port de communication ouvert ou actif
  • Rouge : attribué, mais il y a actuellement des erreurs de communication (échec de la communication par battement de cœur, connexion TCP interrompue, etc.)

  • Orange : l’appareil présente une erreur de configuration :

    • Les cartes d’entrée/sortie ne sont pas justifiées à droite. Reportez-vous à la section correspondante ci-dessous pour connaître les règles de placement des cartes et le code couleur des erreurs.
    • La configuration des entrées/sorties ne correspond pas à celle de l’appareil actuel. Reportez-vous à la section de configuration correspondante pour connaître les règles de placement des cartes et le code couleur des erreurs.

La petite flèche dans chaque appareil ouvre un menu détaillé pour l’appareil, indiquant notamment l’ID de l’appareil qui est utilisé lorsque les appareils sont liés.

Dans la plupart des cas, les appareils sont détectés automatiquement et l’utilisateur n’a plus qu’à ajouter le nouvel appareil par glisser-déposer dans le schéma du système (voir Comment ajouter un appareil dans le système sélectionné ci-dessous). Cependant, dans certaines circonstances de communication réseau, l’auto-détection normale basée sur UDP des appareils compatibles Event Master peut ne pas fonctionner. Un pare-feu ou un interrupteur rigoureusement configuré en sont des exemples. Dans ce cas, une requête manuelle TCP/IP directe peut être envoyée à une adresse IP spécifique (voir Comment ajouter manuellement un appareil dans le système sélectionné ci-dessous).

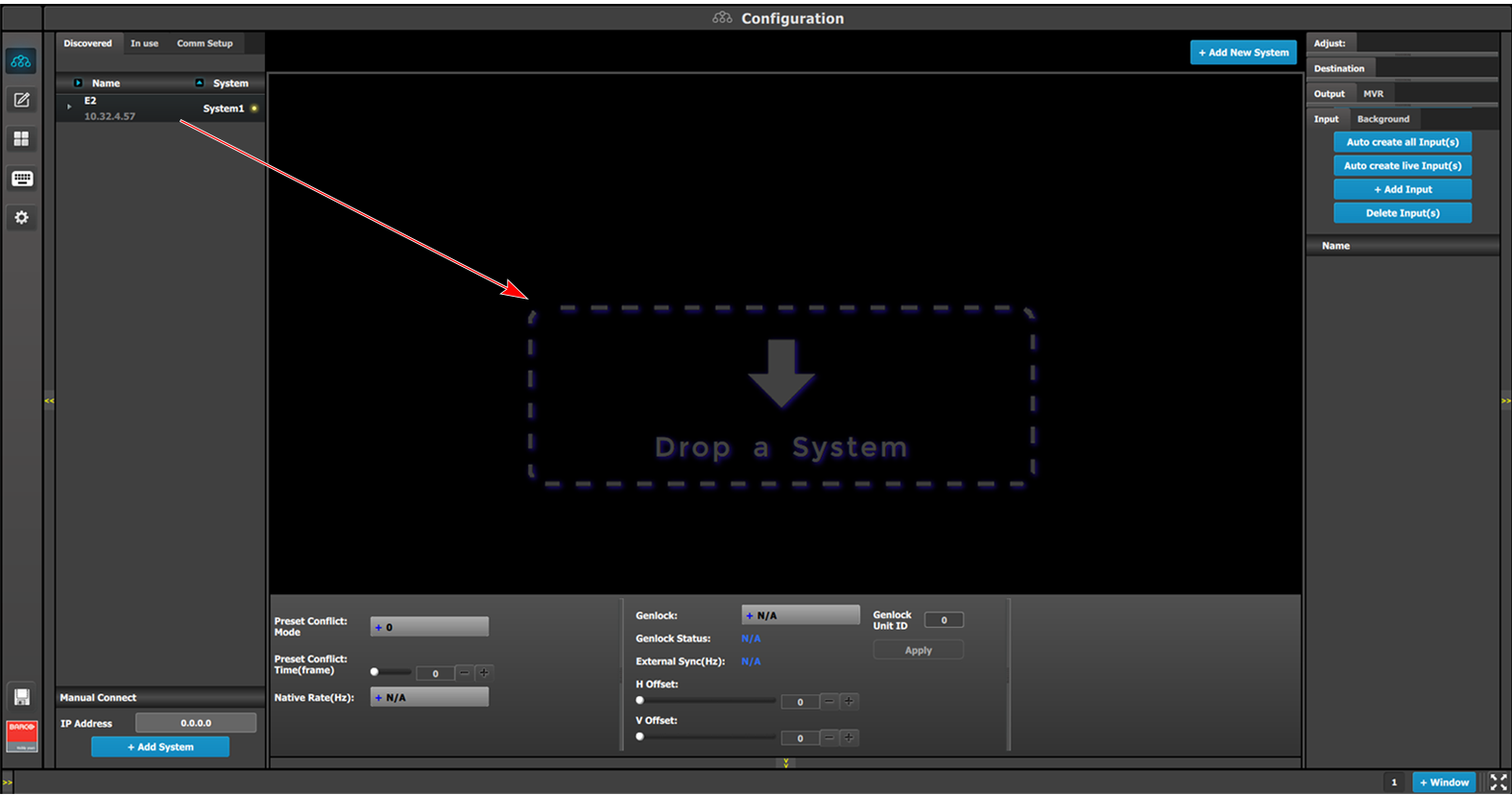

Comment ajouter un appareil dans le système sélectionné
  1. Cliquez avec le bouton gauche de la souris sur l’appareil à attribuer au système sélectionné.

  2. Faites-le glisser dans la zone de schéma du système.

    Image 6–7
Comment ajouter manuellement un appareil dans le système sélectionné

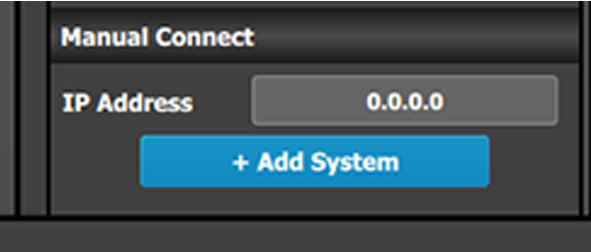

Pour ajouter manuellement un appareil, utilisez la section « Ajout manuel ».

  1. Saisissez l’adresse IP.

  2. Appuyez sur le bouton « Add (Ajouter) ».

    Image 6–8

    L’appareil est ajouté et récupère la configuration disponible dans l’appareil.
