Présentation
Ces boutons ne sont présents que sur les grands contrôleurs (EC-200 et EC-210).

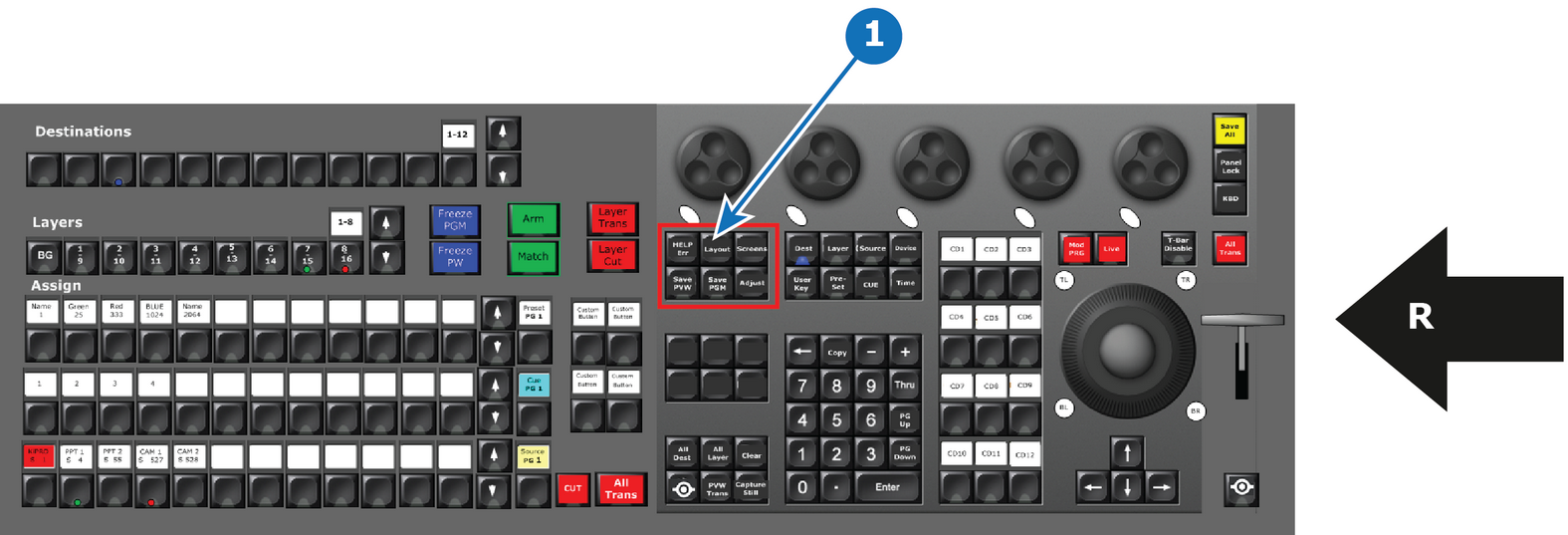

- 1
- Groupe de boutons de fonction du système
- R
- Côté droit du contrôleur
10.17 Groupe de boutons de fonction du système (EC-200/EC-210 uniquement)
Description

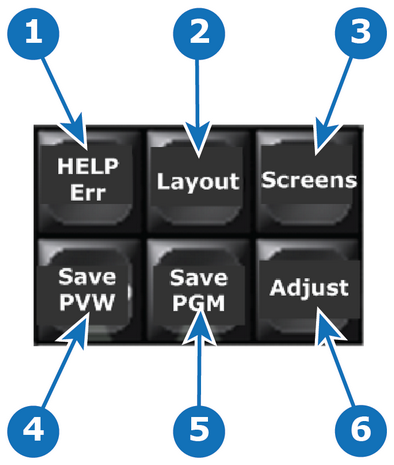

| Nom du bouton | Description | |
| 1 | HELP Err (AIDE Err.) | Ce bouton n’a actuellement aucune fonction. |
| 2 | Layout (Disposition) | Le bouton de fonction Layout (Disposition) permet de rappeler les dispositions, le cas échéant ; la Multi-visionneuse, le menu Programmation et le contrôleur (côté attribution) bénéficient de cette fonction. |
| 3 | Écrans | Il s’agit de la fonction permettant de changer la page active de la GUI sur les écrans tactiles et la sortie HDMI (EC-210). |
| 4 | Save PVW (Enregistrer à partir de l’Aperçu) | Verrouille et allume une DEL ROUGE et active un mode de stockage/enregistrement avec les fonctions applicables de l’Aperçu. Le bouton Save PVW (Enregistrer à partir de l’Aperçu) de la GUI est ROUGE tant que ce mode est actif. |
| 5 | Save PGM (Enregistrer Programme) | Verrouille et active un mode de stockage/enregistrement avec les fonctions applicables de l’Aperçu. Le bouton Save PGM (Enregistrer PGM) de la GUI est ROUGE tant que ce mode est actif. |
| 6 | Adjust (Régler) | Une pression sur le bouton Adjust (Régler) ouvre l’onglet Régler sur l’écran tactile actif. |
