15.27 Interposeur de la carte de liaison

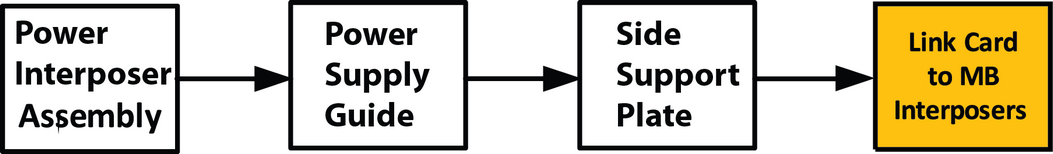

Organigramme
Image 15–67

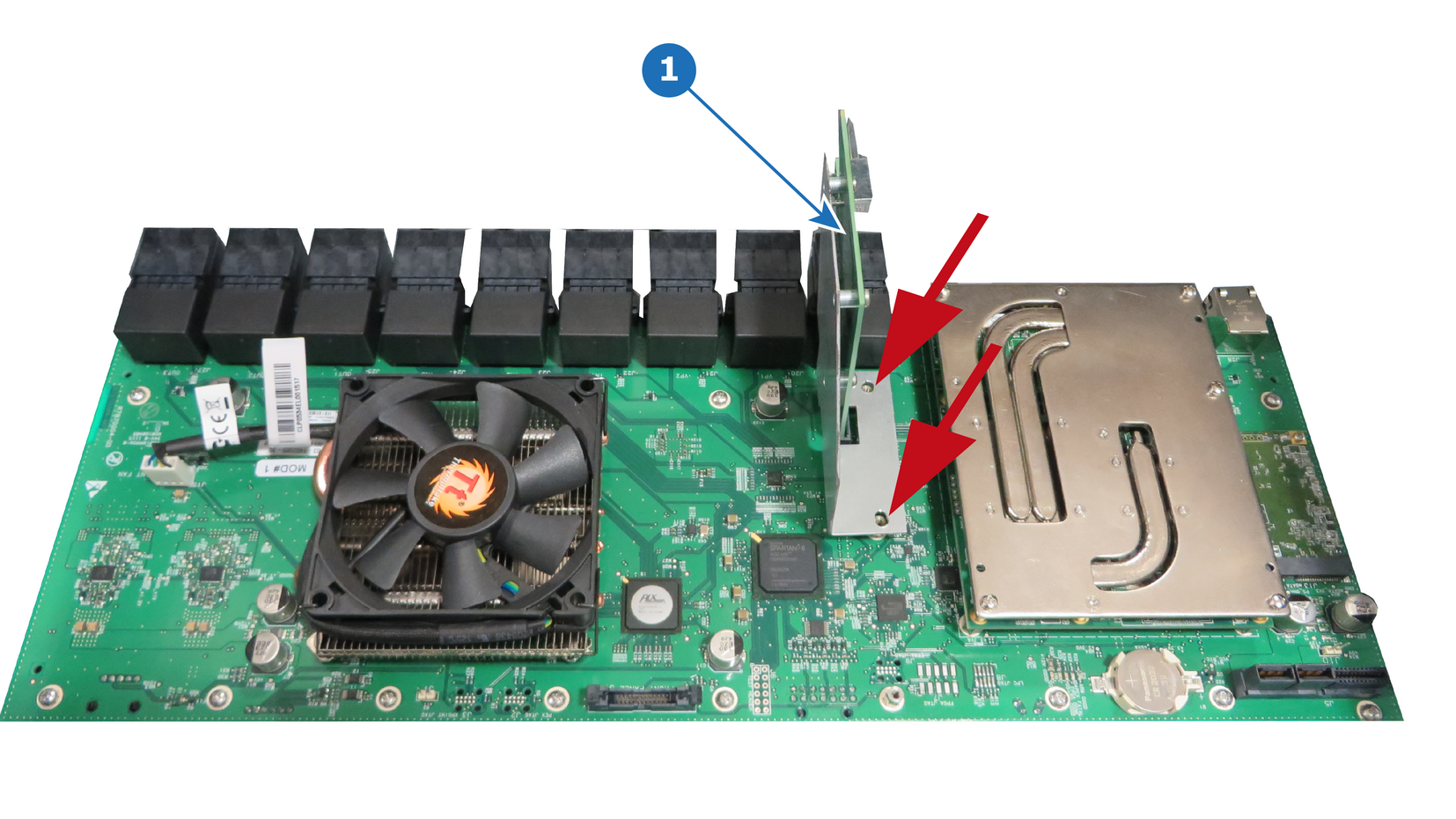

Présentation
Image 15–68
1
Interposeur de la carte de liaison
Outils nécessaires

aucun

Comment retirer l’interposeur de la carte de liaison

  1. Retirez l’interposeur de la carte de liaison de l’appareil.

    Remarque : Les vis qui fixent l’interposeur de la carte de liaison ont déjà été retirées lors de l’étape de retrait de la plaque de support latérale.
Comment installer l’interposeur de la carte de liaison

  1. Installez l’interposeur de la carte de liaison dans l’appareil.

    Remarque : L’interposeur de la carte de liaison sera fixé lors de l’étape de fixation de la plaque de support latérale.
